你有沒有想過到底是什么在移動RC飛機的副翼或3d打印的機械手?你在YouTube上看到的許多很酷的移動項目都是由廉價的業余伺服電機秘密驅動的。

在這個protip中，我們將使用PSOC?6 Wi-Fi BT原型工具包和幾行MicroPython制作兩個常見的伺服器旋轉和掃描。

順便說一下：

PSOC?6 Wi-Fi BT原型工具包是一款開發板，具有PSOC?6(可編程片上系統)微控制器，這是一種功能強大且靈活的芯片，可用于廣泛的應用。以下是我們用這種芯片完成的一些項目：鱷魚肱二頭肌訓練器、慕尼黑啤酒節智能啤酒斯坦或自平衡機器人。

引出線

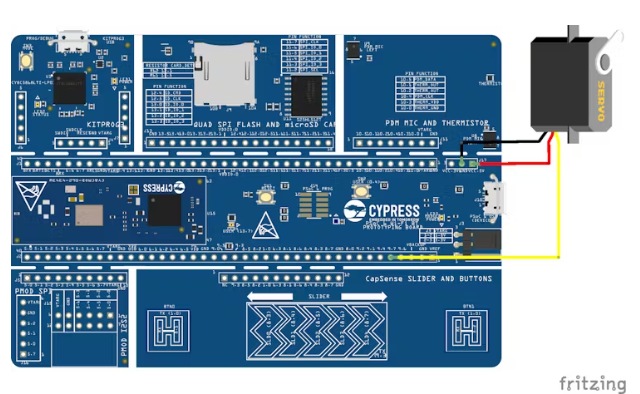

第一步是將您的板連接到伺服電機和PC。rc -伺服電機一般有三種輸出：

?最暗的電線連接到GND。

?中間的一個連接到VCC(檢查您的數據表所需的電壓)。

?最輕的連接到任何支持PWM通信的引腳(我們將在稍后討論)。在這種情況下，我們選擇了pin 9.7，但是你可以使用任何一個你喜歡的，你只需要相應地改變代碼。

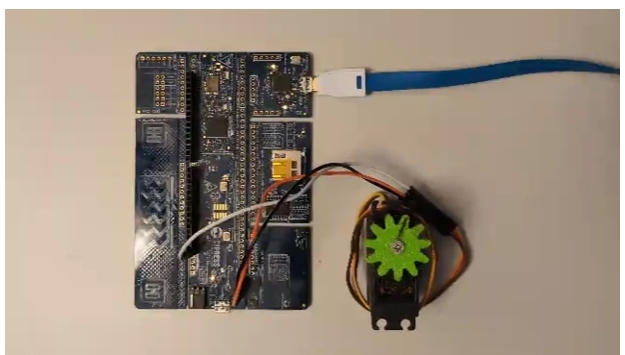

要連接到PC，請將micro-USB插入左上方的連接器(KitProg3 USB連接器)。

設置MicroPython

如果這是您第一次在PSOC?6原型工具包上使用MicroPython，您需要首先將軟件閃存到微控制器上。我們已經準備了一個protip和一篇文章來解釋如何在PSOC?6上使用MicroPython。

伺服電機與PWM通信

什么是PWM， PWM通信是如何工作的?

PWM代表“脈沖寬度調制”，是微控制器與伺服電機和其他組件通信的一種方式。每個電機都有一個頻率作為設定參數(檢查相應電機的數據表)，微控制器向電機發送一個脈沖，因此每周期T = 1/f一次。

輸入是由信號在T期間被設置為高(脈沖寬度)的時間長短來接收的，通常在電機特定范圍內。調制(改變)脈沖寬度將改變你的電機輸出。

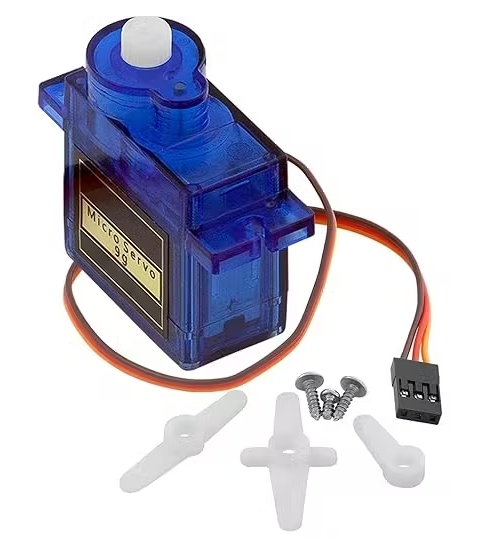

不同的伺服器有不同的方式來解釋這些數據，今天我們將看兩個使用SG90(位置伺服)和MG995(連續伺服)的例子。

與PSOC?6的一般通信

連接板和使用thony IDE

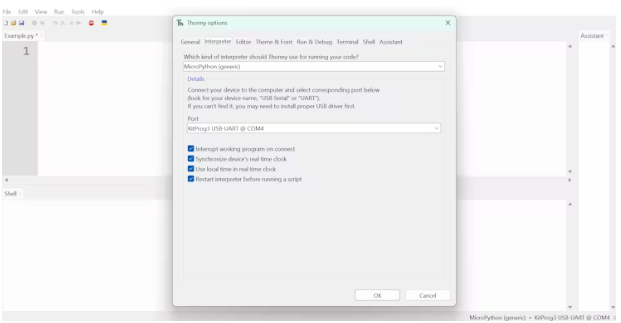

我們將使用ony IDE來運行代碼。要連接到微控制器并使用MicroPython，請創建一個新文件，并按Tools > Options > Interpreter。在那里，將解釋器設置為MicroPython(通用)，端口設置為KitProg3 USB-UART @您的COM端口(在本例中為COM4)。

設置引腳和PWM

首先，您需要從機器庫中導入PWM庫。然后，通過聲明引腳(本例中為引腳9.7)、設置PWM頻率并初始化脈沖寬度，將引腳設置為PWM引腳。starting_pw將在后面根據我們使用的電機來定義。

提示：設置脈沖寬度

有許多不同的方法來設置脈沖寬度，例如：使用PWM庫中定義的兩個函數。如上所示，第一個使用duty_ns()函數以納秒為單位設置脈沖寬度。第二個是通過使用duty_u16()函數發送一個無符號16位整數來設置它。這表示占空比(電流脈沖寬度與周期的比率)，其值范圍從周期的0%(0位)到周期T的100%(2^16 = 65,536位)。

查看更多關于PWM控制與PSOC?6 Wi-Fi BT原型工具包在這里!

例1：位置馬達

一般

定位電機以脈沖寬度作為輸入，并將其映射到一定角度，如下圖所示：

參數

我們的電機有這些參數：

?Angle_max = 180°

?Angle_min = 0°

?頻率= 50hz;周期= 20ms

?Pw_min = 0.5 ms：我們的最小脈沖寬度為0.5 ms或500000 ns，這將使我們的電機設置為最小角度。

?Pw_max = 2.5 ms：我們的最大脈沖寬度為2.5 ms或2500000 ns，這將設置我們的電機到我們的最大角度。

代碼

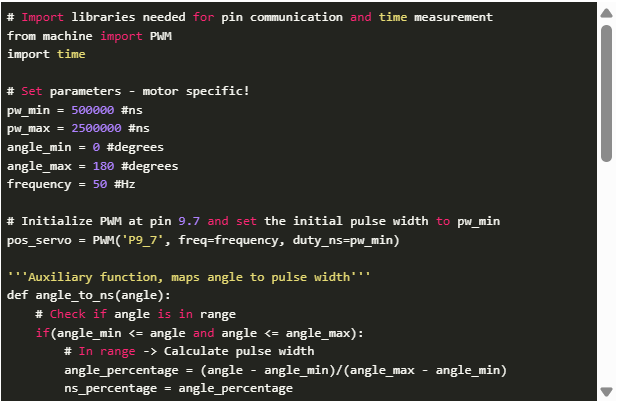

我們的目標是創建一個名為set_motor_to_angle()的函數，該函數將所需的角度作為輸入，將其轉換為脈沖寬度，并將其發送給電機。為了做到這一點，我們將定義一個輔助函數angle_to_ns()來完成所有的脈沖寬度計算。

例2：連續電機

一般

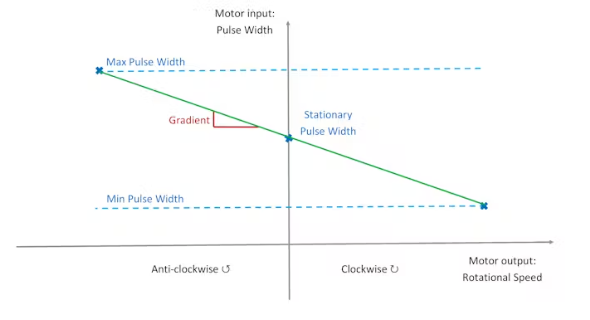

連續電機將脈沖寬度映射到電機的速度，如下圖所示：

參數

這里使用的電機有以下參數：

?Pw_min = 1ms：順時針方向全速旋轉(正轉速)。

?Pw_max = 2ms：表示逆時針全速旋轉(負速度)。

?gradient = -777846 ns/Hz：表示脈沖寬度/轉速的比值。我們將在函數中使用它來映射旋轉速度到脈沖寬度。你可以從數據表中得到這個數字，也可以自己計算出來。

?pw_stationary = (pw_max-pw_min)/2 + pw_min = 1.5 ms：這是電機速度為0 Hz時的脈沖寬度值(當它靜止時)。我們需要這個(或圖上的任何其他點)，因?yàn)橐粋€(gè)線性函數需要一個梯度和一個點來完全定義。

計算梯度

我們的第一個假設是我們的速度脈寬比近似線性，這大大簡化了我們的計算。為了重建圖形，我們需要測量一些數據點并使用它們計算梯度。實際的函數將以a*x + b的格式使用梯度和圖上的一個點(b)。

提示：測量轉速

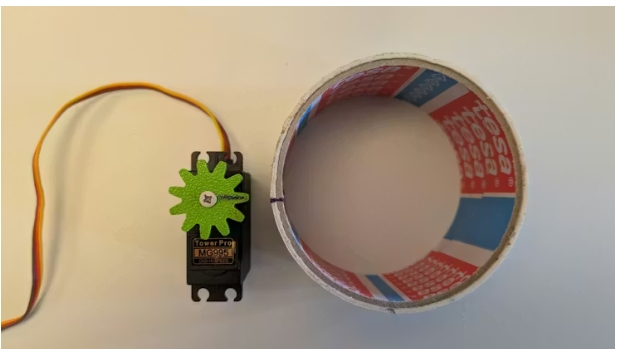

這可以通過將電機設置為一定的脈沖寬度并用手機相機拍攝來完成。把它放在某個東西旁邊，幫助跟蹤它的運動，讓它旋轉10-20次，以盡量減少錯誤，提高精度。然后一幀一幀地回放鏡頭，看看所有這些回合花了多長時間，并計算：(回合數)/(時間)來獲得每秒的旋轉。

代碼

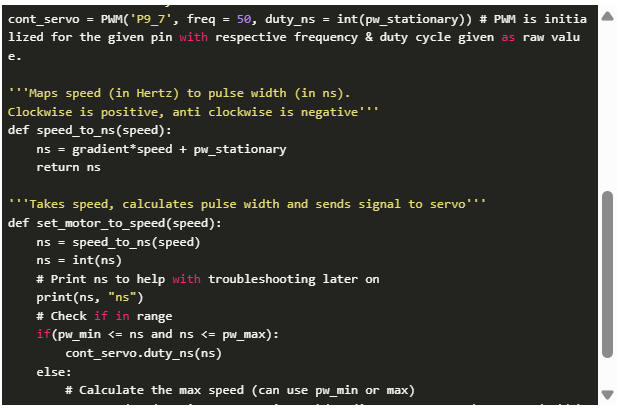

我們的目標是創建一個名為set_motor_to_speed()的函數，它將我們期望的速度作為輸入，將其轉換為脈沖寬度，并將其發送給電機。為了做到這一點，我們將定義一個輔助函數speed_to_ns()來完成所有的脈沖寬度計算。
