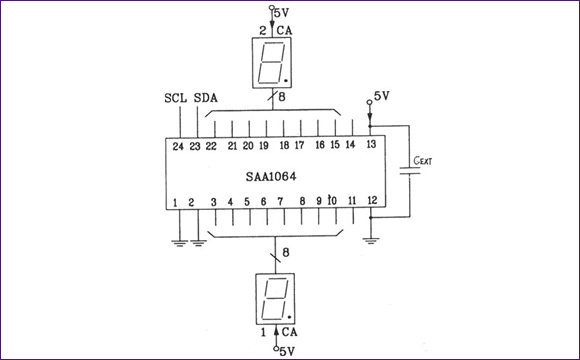

SAA1064串行I2C總線LED靜態驅動接口電路圖
在靜態工作方式下，LED不須加外部驅動而直接用兩個8位輸出口驅動。由于靜態驅動不須時釧來切換掃描電路，所以圖中外接電容端CEXT直接接地或接Vcc。

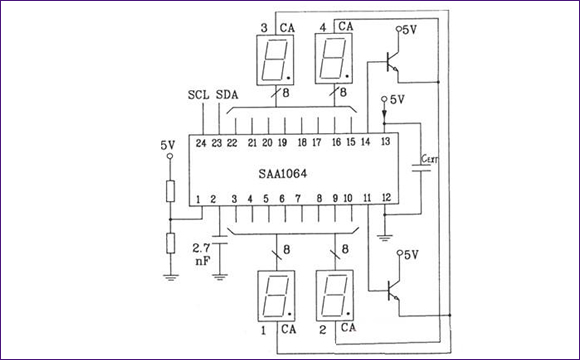

SAA1064串行I2C總線LED動態驅動接口電路圖
圖中LED的位號與數據操作格式中的段選數據順序?qū)�。CEXT為時鐘振蕩電容，它保證動態驅動用的工作信號。MX1、MX2為顯示器人公共極驅動信號輸出端。

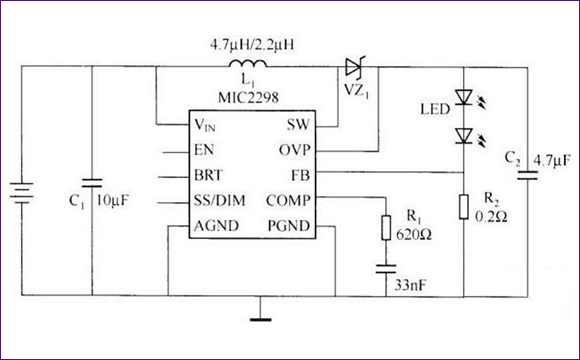

這款器件是一個7W高效的升壓DC／DC變 換器，并以小型3mm×3mm的MLF形式封裝。MlC2298是針對移動電話、個入數字助理（PDA）及數碼相機里的閃光燈和手電筒照明的應用設計的。

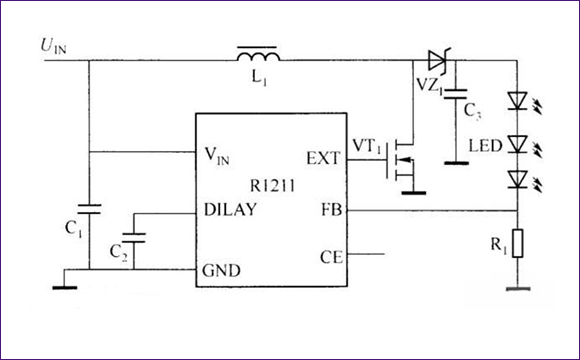

R1211系列是采用CM0S工藝生產的低功耗、具有電流控制功能的開關式升壓變換器。其外圍電路簡單，只需一個電感，一個二極管，一個場效應管和幾個電阻、電容。其輸人電壓范圍是2.5～5.5V，適用于單節鋰離子電池或普通干電池組供電。芯片內部為PWM調制方式，可以產生高達15V的輸出電壓，能夠驅動3個串聯白光LED。

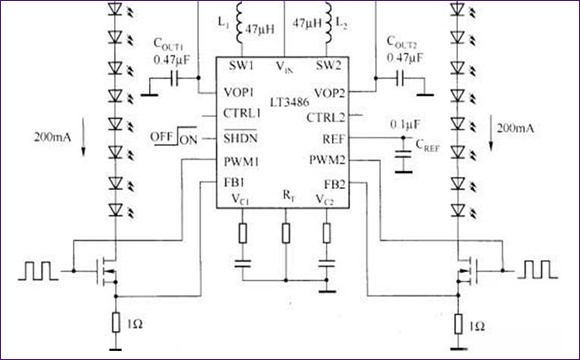

LT3486是專門為此類汽車的應用而開發的。LT3486是一種雙升壓DC／DC變換器，由其構成的LED驅動電路如圖所示，經過專門設計后，它可用來自12～14V的汽車總線的恒定電流驅動多達16個LED（每個變換器可串聯8個）。串聯連接的LED可使其具有相同的LED電流，從而產生一致的亮度。如果需要，這兩個相互獨立的變換器還能夠驅動非對稱LED串。
