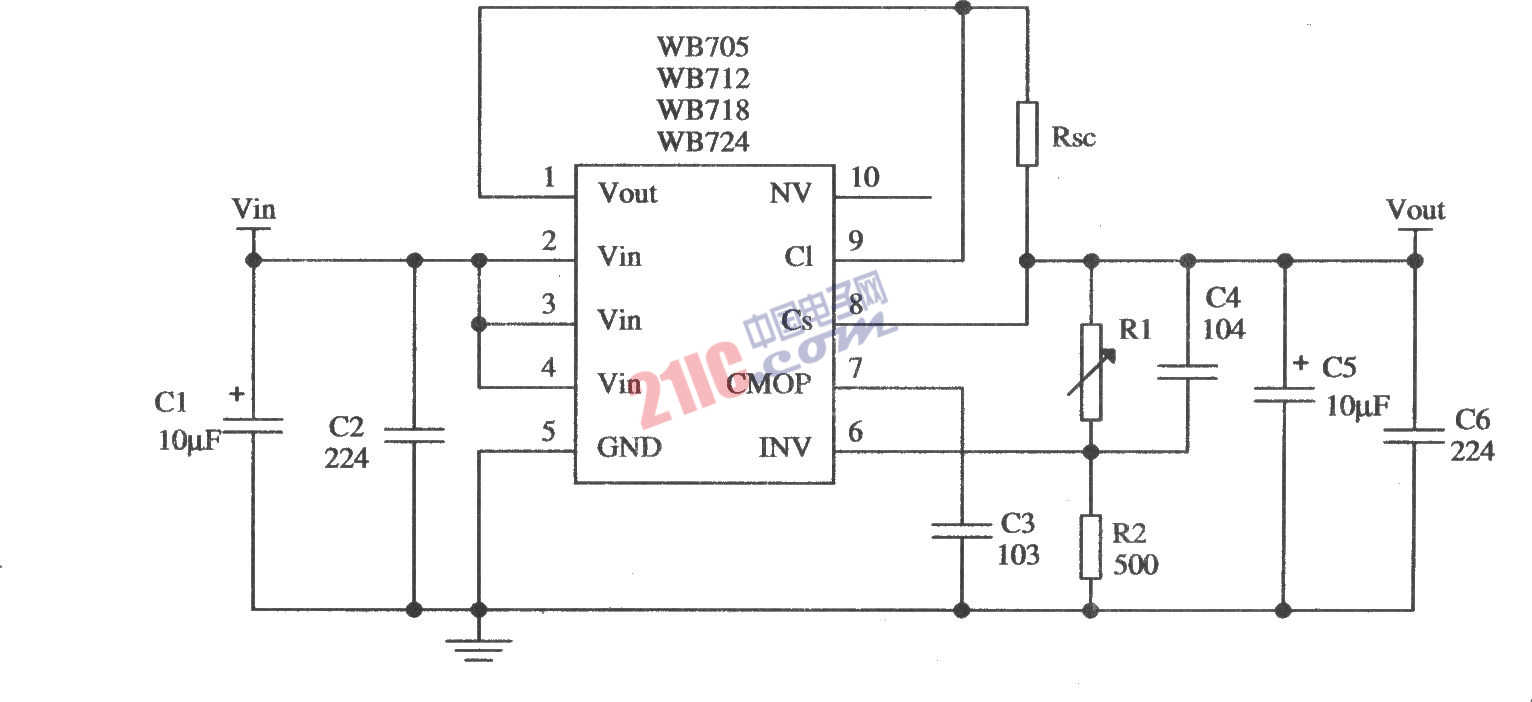

如圖所示電路是用WB705多端可調正集成穩壓器組成的輸出電壓為5 V、輸出電流為l．5 A的限流型保護電路的應用電路。這個電路的最大輸入電壓為16．8 V，最小輸入電壓為l2．1 V。Cl和C2是濾波電容，可根據電流的大小選擇電容的容量。負載電流越大，要求的電容容量越大，以減少穩壓器輸入端的脈動分量。C3是補償電容，起防止振蕩作用。如電路不振蕩，C3可盡量用得小些，因為C3通過7腳與穩壓器內部放大器相接，若太大會影響放大倍數。C4能把輸出電壓的變化量ΔVout直接耦合到穩壓器內部取樣端6腳，以提高紋波抑制比。C5和C6是輸出濾波電容。Rl和R2是取樣電阻，它們符合下式：
。式中，Vref是穩壓器基準電壓，其值為3．4 V。由于Vref有一定的離散性，故選用Rl時可比計算值略大一些。Rsc是限流電阻，它的阻值符合下
，式中：Vbe是穩壓器內部保護管的be結開始導通的閾值電壓；ILmax為最大負載電流，按比正常工作電流Iout大20％～40％計算，如不增大20％～40％，當達到需要的工作電流時，穩壓器即被限流。
