伍爾特電子在線平臺-簡單的器件選型和性能仿真。試試使用REDEXPERT實時計算你的損耗。
介紹&教程
最重要的功能一目了然
• 世界上最精確的交流損耗模型

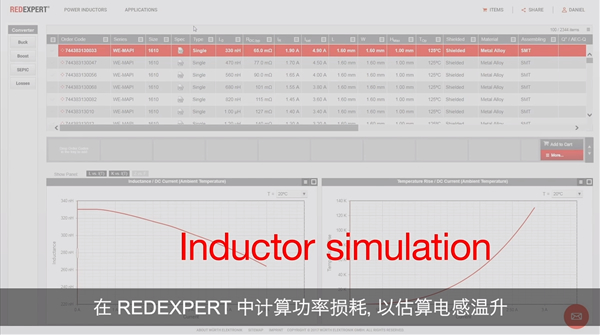

• DC/DC轉換器電感仿真和選型

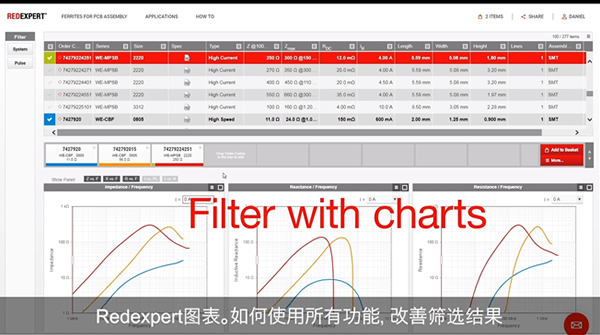

• 能夠使用交互測量曲線比較電感/電流和溫升/直流電流
• 設置超過20個電氣和機械篩選參數
• 基于測量值的在線平臺
• 提供七種語言版本
• 無需登錄
• 直接訂購免費樣品
• 直接訪問產品數據表
世界上最精確的交流損耗模型
電感損耗是設計高效電源的關鍵因素之一。在REDEXPERT中，您可以準確地確定在任何操作條件下的總交流損耗，借助于我們世界上最精準的功率電感器交流損耗模型，其中包括交流磁芯和交流導線損耗。
在實際DC/DC的應用中測量
開關頻率:10khz…10 MHz
占空比:0.1…0.9
伍爾特電子交流損耗模型的優點
基于實際器件進行建模
• 所有類型的芯材
• 所有磁芯形狀（不僅環形磁芯）
• 氣隙和邊緣效應
• 繞組結構的影響和變化

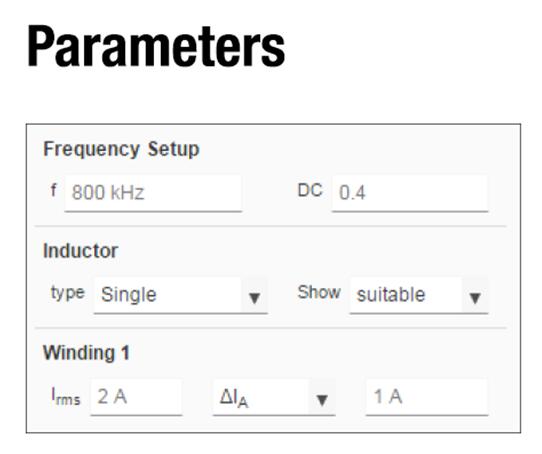

操作要點

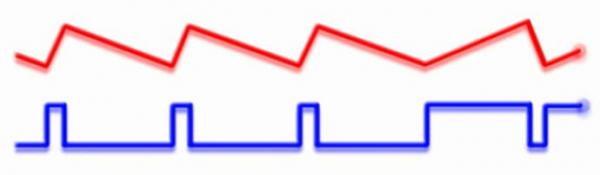

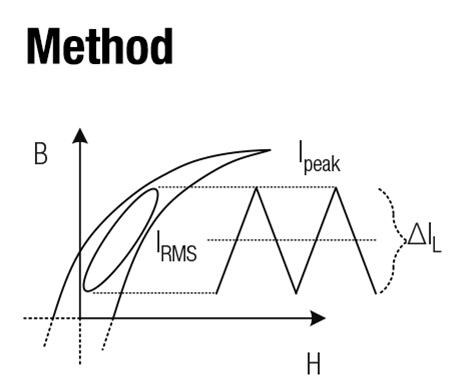

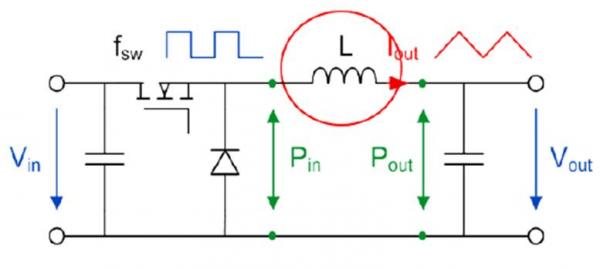

該模型是用脈動方波電壓測量的，該電壓施加在電感器上，產生帶有直流偏置的三角電流。

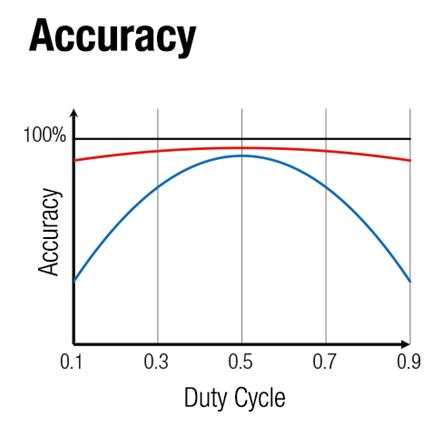

與斯坦梅茨(藍色)相比，伍爾特電子(紅色)模型在更廣泛的占空比范圍內具有更高的精度。
變化的環境溫度和測量條件

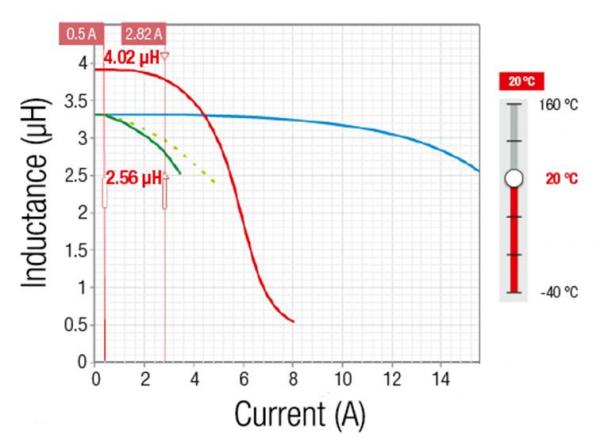

根據環境溫度顯示電感值

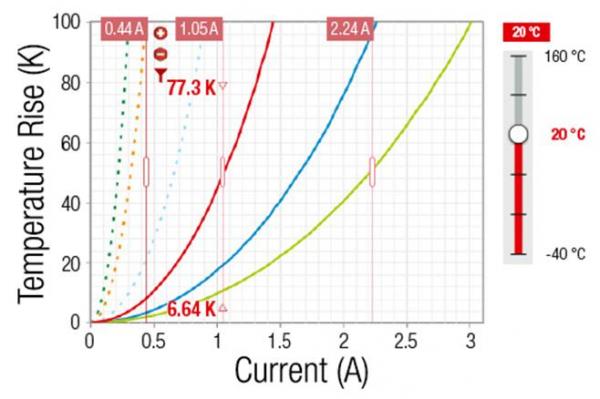

考慮環境溫度的溫升與直流電流圖

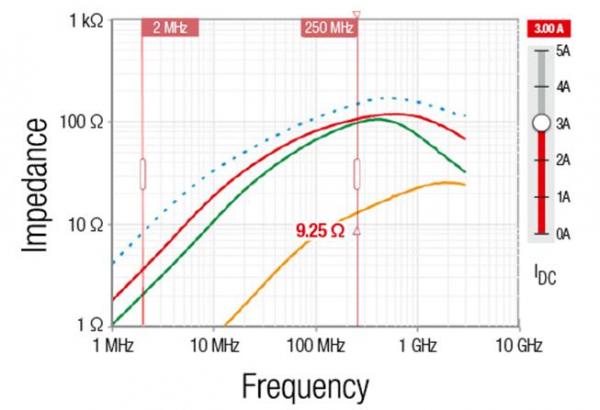

考慮直流偏置的阻抗測定

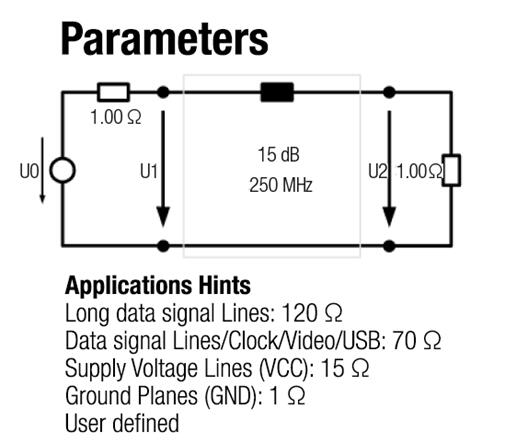

系統

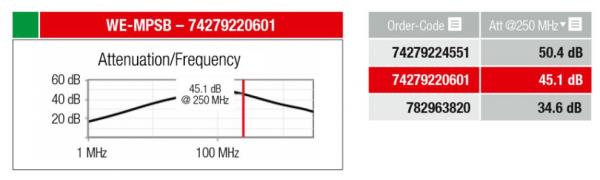

阻抗/頻率
輸入您想要的衰減和頻率值，將根據系統模型計算推薦合適的鐵氧體和共模扼流圈。
可用的應用
• DC/DC的轉換器
• 無線傳輸諧振腔
• 脈沖設計器
• 衰減設計器
注冊用戶的優勢
• 可比較多達16個產品
• 高達5個圖表標記
• 比較器件表格中的損耗并篩選出最低的損耗或溫升
• 使用不依賴于變換器拓?fù)涞娜斯p耗計算
• 授權訪問所有圖表
