一板在手音頻不愁-Audio BoosterPack開發板評測

  • 作者：zhanzr
  • 來源：21ic
  • [導讀]
  • 配合上靈活的排針組合,這模塊可以說與任何開發板子相配合都能開始搞音頻錄制播放的開發.而且售價也不高,29.99 US$的價格可以說比起同類板子便宜不少.想搞音頻錄制播放的同學們不妨搞一塊來玩玩. TI的原意是用此板子與其他TI的開發板子一起配合使用,其實這板子是非常通用的.后文的實驗也會展示這一點.

圖 燒寫資源(注意地址)

兩路DAC其中一路有buffer,另一路關閉了buffer.實際效果來講,有buffer的增益大一些,無buffer的相對信號質量柔和一些.相關的代碼放在附件中供下載.

實驗之二:板上DAC播放

就是通過SPI接口來寫板子上的DAC8311來進行播放.這DAC是個14bit,比起上面用的12bit的片內DAC分辨率當然要好很多.

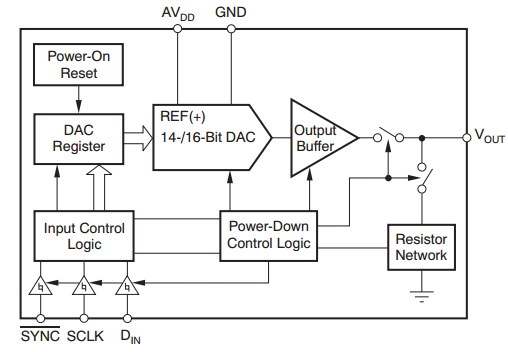

圖 DAC8311框圖

所謂的SYNC其實跟一般的片子的片選是一回事,另外這片沒有讀接口,只能寫,所以僅用接MOSI即可,MISO不需要.

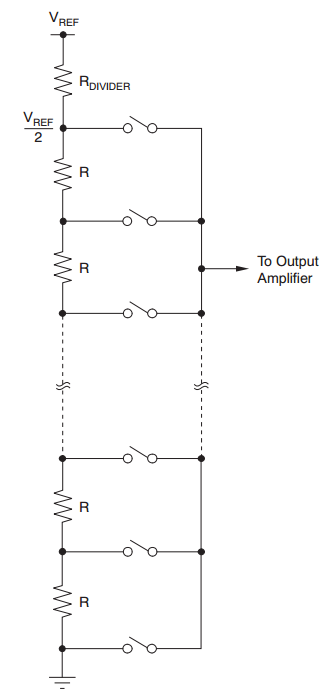

DAC內部結構一般都這樣,接口邏輯+電阻網絡+放大電路.其中電阻網絡大概這個樣子:

圖 DAC內部的電阻網絡

輸出不同電壓就是通過輸入的數據有選擇的打開關閉某些電阻而實現對參考電壓的不同分壓比率.

這個DAC的SPI接口是16bit,但是內部指用了低的14bit,最高2bit丟掉的.所以給它喂數據時要將用16bit模式.跟這個DAC相同封裝,相同通信協議的還有幾種,其中DAC8411就是16bit的,追求更高品質的同學可以考慮替換一下子.

這節實驗還是用上一節的開發板子,主要是因為操作方便.我現在是離不開CubeMX了.使用CubeMX生成工程時注意以下兩點:
