賦能智算升級|基于極海G32R501實時控制DSP/MCU的AI服務器電源應用方案
珠海2026年3月13日 /美通社/ -- 全球超大規模數據中心建設正迎來爆發式增長，設備算力密度與能源消耗規模同步攀升。隨著綠色能源轉型進程的不斷深化，數據中心作為數字經濟發展的核心基礎設施，其規?；季峙c升級需求日益凸顯，對供電系統的能效、穩定性與智能化水平也提出了更高要求。
在此背景下，AI服務器電源（PSU）已從傳統意義上的供電單元，演變?yōu)轵?qū)動"瓦特"到"比特"高效轉換的智能中樞。其核心使命是通過最優能效管理與智能動態調控，最大化發揮每度電所產生的有效算力，這不僅直接關乎數據中心的運營成本，更是衡量整體效能與競爭力的關鍵指標。
G32R501實時控制DSP/MCU
賦能AI服務器電源應用能效升級
2025年80 PLUS? 新增Ruby（紅寶石）能效等級標準，這將加速AI服務器電源的性能變革，其核心在于電源轉化效率和功率密度的全面升級。
| 核心指標 | 傳統電源（2020年前） | 2025 AI電源（Ruby標準） | 提升幅度 | 行標/規范參考 |
|---|---|---|---|---|
| 轉換效率 | 峰值 94%-96%輕載85% | 峰值 97.5%-98%輕載≥90% | 能耗降低20% | 80 PLUS RubyGB20943-2025(擬） |
| 功率密度 | 32-40W/in3(3kW-5.5kW/1U) | 70-100W/in3(8kW-12kW/1U) | 密度提升 75%-212% | OCP ORv3CRPS |
極海G32R501實時控制DSP/MCU，具備高效運算、實時控制與智能能效管理等優勢，完美適用于AI服務器電源應用，通過G32R501單芯片結合三相交錯圖騰柱PFC及LLC諧振變換器拓?fù)洌瑢崿F(xiàn)全功率段的高效運行與高功率因數輸出，不僅能為AI服務器電源轉換效率和功率密度的優化升級提供核心技術支撐，更能助力客戶電源產品達到80 PLUS? Ruby能效標準。
采用G32R501的AI服務器電源—核心應用優勢
| 單芯片高算力控制 | 采用G32R501實時控制DSP/MCU，最高主頻250MHz，提供多路交錯電流環路控制所需的高算力 單芯片即可完成前后級PFC+LLC兩級拓?fù)淇刂?，簡化系統控制邏輯 |
|---|---|
| 高集成模塊化設計 | 內置150ps高分辨率PWM通道和比較器(COMP)模塊 借助高速霍爾芯片采集電感電流，無需外部過零檢測，即可輕松實現圖騰柱PFC的CRM和CCM控制切換 |
| 先進第三代半導體器件 | 采用第三代半導體（GaN或SiC）提升電源開關頻率，減小磁性器件體積 適配電源機架對AI服務器電源尺寸限制，推動PSU實現小型化、高效化 |
| 功率電路采用交錯結構 | 功率小時，采用單支路運行，優化功率因數與諧波性能 功率大時，采用多支路交錯運行，降低電流應力、提升電源效率 |
| 搭配平面變壓器技術 | 減少LLC變換器損耗與漏感 增強散熱效果 |
采用G32R501的AI服務器電源—核心應用架構
G32R501實時控制DSP/MCU，可滿足兩級功率拓?fù)鋯卧獦?gòu)成，可滿足7kW~11kW的AI服務器電源應用的功率需求：
- 前級電路：采用三相交錯圖騰柱功率因數校正（PFC）電路，高頻橋臂選用GaN或SiC MOSFET
- 后級電路：由兩路全橋LLC諧振變換器并聯組成，高壓側采用GaN或SiC MOSFET，低壓側選用低導通內阻MOSFET作為同步整流管
- 配合G32R501內置的8個12位ADC采樣通道，實時采樣電源輸入電壓、電感電流、母線電壓、輸出電壓電流
- 輸入電源：90V~264V AC；輸出電壓：45V~58V DC；額定輸出電流：140A

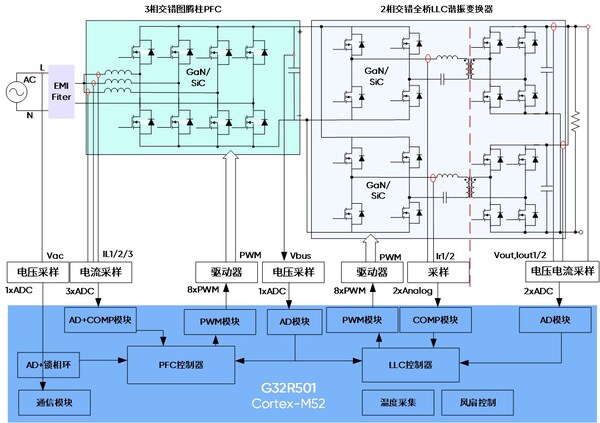

AI服務器電源拓?fù)浣Y(jié)構圖
極海G32R501實時控制DSP/MCU
芯片優勢介紹
| 高效運算處理性能 | 搭載Cortex-M52雙核架構，通過ACI功能可將自定義指令直接納入內核處理 大幅提高AI服務器電源應用中常用濾波器、補償器、鎖相環等算法的運算速度 |
|---|---|
| 增強型存儲空間 | Flash高達640KB、SRAM高達128KB 可靈活配置為零等待訪問周期ITCM和DTCM |
| 實時精準控制 | 16個150ps高分辨率PWM通道，滿足電源應用高精度周期、占空比、開關頻率、移相或死區的高分辨率控制要求 4個可編程邏輯單元FLB，可為電源驅動提供靈活的組合邏輯或時序控制 |
| 高靈敏信號感測 | 7個比較器，均內置2個12-bit DAC，支持消隱和濾波功能，可實現AI服務器電源的峰值電流控制、過零檢測及跳閘監控保護 3個3.45 MSPS 的12-bit高精度ADC，滿足AI服務器電源同步、低延時信號采集需求 |
| 高可靠性 | ESD抗干擾性強，HBM＞8000V，CDM＞2000V，Latchup＞200mA； 工作溫度覆蓋-40℃~125℃，可適應復雜工況環境； 已通過IEC 61508 SIL2和AEC-Q100 Grade1認證 |
極海G32R501實時控制DSP/MCU，集成高精度HRPWM、COMP、CAP等豐富且靈活的IP資源，專為高精度、高功率密度電源設計，適應各種電源拓?fù)?、動態負載響應及主動功率管理，助力AI服務器電源提升轉換效率和功率密度等關鍵指標上的綜合性能。未來，極海將繼續以技術突破與產品創新為使命，提供高性能、高可靠的芯片及解決方案，為AI基礎設施建設和綠色能源轉型持續注入核芯動力。
如需更多方案信息，請聯系極海各辦事處銷售經理或訪問極海官網進行登記。
