前言

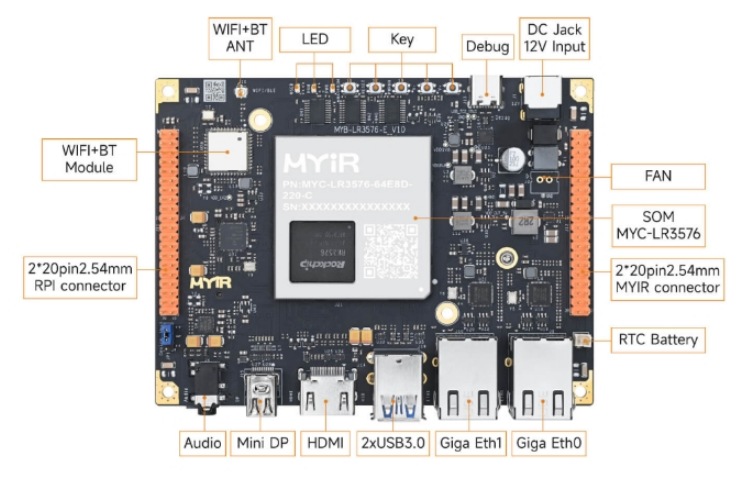

本文檔面向具備一定ROS基礎、希望深入理解并在實際項目中部署ROS2 Humble + SLAM Toolbox + Nav2完整建圖與導航系統的機器人工程師。我們將從零開始，基于米爾RK3576開發板逐步構建一個功能完備的自主移動機器人系統，涵蓋環境搭建、機器人建模、SLAM建圖、自主導航以及生產級系統的優化與排錯。

為什么選擇SLAM Toolbox + Nav2?

在ROS2生態中，SLAM(同時定位與建圖)與導航(Navigation)是機器人自主移動的核心技術。SLAM Toolbox由Steve Macenski主導開發，是基于成熟Karto SLAM的改進版本，相比傳統的Gmapping、Hector SLAM或Cartographer，它具有以下顯著優勢：

· 圖優化框架：采用基于圖優化的后端，而非簡單的濾波器，在大場景下地圖一致性更好。

· 生命周期管理：支持終身地圖(LifeLong Mapping)，即可以在已有地圖基礎上繼續優化或更新，甚至能夠移除動態物體留下的痕跡。

· 多種運行模式：同步/異步建圖、純定位模式(可作為AMCL的高精度替代品)、地圖序列化與反序列化。

· RViz交互插件：提供豐富的RViz工具，支持手動修正地圖、操作圖節點。

· 性能卓越：經過優化，能夠在數十萬平方英尺的場景中實時運行。

而Nav2作為ROS2的官方導航框架，繼承了ROS1 Navigation Stack的優點并進行了完全的重構，支持行為樹、更靈活的插件化架構和更好的實時性保障。將SLAM Toolbox與Nav2結合，我們可以基于RK3576開發板構建一套從建圖到定位導航的無縫銜接系統，甚至可以在導航過程中邊建圖邊導航(Navigation while Mapping)。

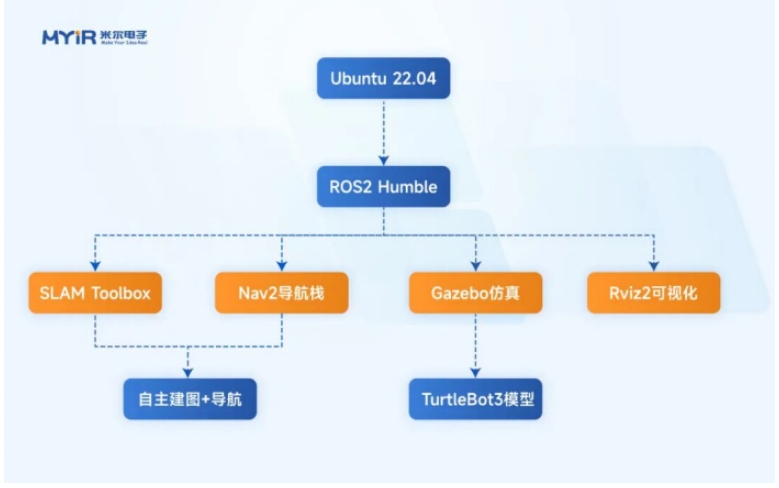

核心技術棧概覽

· 操作系統：Ubuntu 22.04 LTS (Jammy)

· ROS發行版：ROS2 Humble Hawksbill (長期支持版)

· 仿真環境：Gazebo Classic 11 (與ROS2 Humble官方集成)

· 機器人建模：URDF / Xacro

· SLAM庫：slam_toolbox (版本 ≥ 2.6.10)

· 導航棧：Nav2 (navigation2, nav2_bringup)

· 可視化與調試：Rviz2, tf2_tools, rqt_graph

備注：本文由于版面限制，代碼不全，需要完整內容詳見米爾電子微信公眾號【米爾MYIR】

第一章：環境搭建與準備工作

1.1 操作系統與ROS2 Humble安裝

1.2 安裝仿真環境(Gazebo)與機器人模型

1.3 安裝核心算法包：SLAM Toolbox與Nav2

1.4 創建工作空間與測試安裝

第二章：機器人建模與仿真集成

2.1 URDF/Xacro基礎與傳感器配置

2.2 坐標系變換(TF)樹詳解：map -> odom -> base_link -> sensor_link

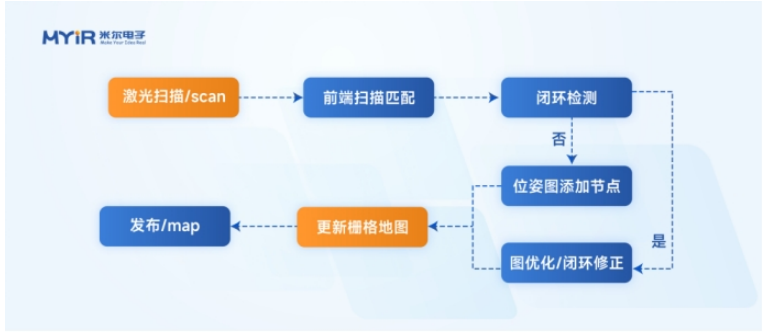

第三章：SLAM Toolbox深度實踐與建圖

3.1 SLAM Toolbox的兩種核心模式：同步與異步

online_async_launch.py(異步，常用)和 online_sync_launch.py(同步)。

3.2 配置文件詳解：mapper_params_online_async.yaml

3.3 手動建圖流程與保存地圖

3.4 高級話題：終身地圖與位姿圖序列化

第四章：Nav2導航系統構建與配置

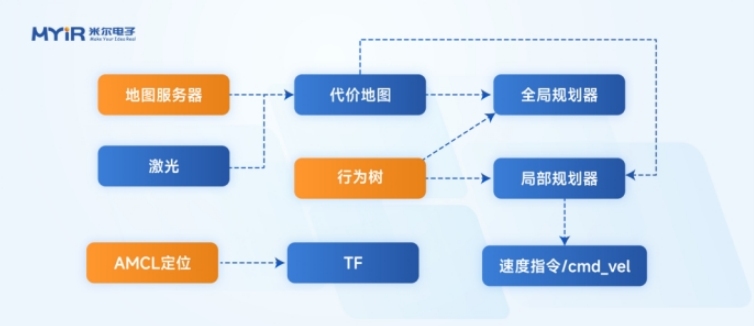

4.1 Nav2架構與核心組件

· 地圖服務器、AMCL、代價地圖(全局/局部)、規劃器(Planner)、控制器(DWB)、行為樹導航器(BT Navigator)。

4.2 Nav2參數配置實戰(nav2_params.yaml節選)

4.3 啟動Nav2：基于已有地圖的導航

4.4 集成SLAM Toolbox定位模式替代AMCL

第五章：高級整合與調試

5.1 邊建圖邊導航(Navigation while Mapping)

啟動仿真 + SLAM建圖模式 + navigation_launch.py(不含map_server/amcl)，然后通過RViz設定目標，機器人一邊探索一邊建圖。

5.2 RViz插件：SLAM Toolbox圖形化工具

Panels -> Add Panel -> SlamToolboxPlugin 可手動保存、清除節點、強制閉環。

5.3 性能分析與優化

· 分析CPU/內存：top -p `pgrep -d',' -f 'ros2|slam_toolbox|nav2'`

· 檢查話題頻率：ros2 topic hz /scan

· SLAM優化：使用snap版slam-toolbox;增大map_update_interval;增大節點添加閾值。

· Nav2優化：降低controller_frequency;增大局部代價地圖分辨率;減少DWB采樣。

5.4 常見錯誤排解指南

第六章：實體機器人部署指南

6.1 硬件抽象與驅動層

· 激光雷達驅動：例如ros2 launch sllidar_ros2 view_sllidar_a1_launch.py

· 里程計融合：使用robot_localization的ekf_node融合編碼器與IMU。

6.2 參數調整：從仿真到現實

· 精確測量footprint

· 降低最大速度/加速度

· 增大inflation_radius (如0.5m)

· 調大SLAM的minimum_travel_distance和loop_search_space

6.3 啟動系統：Bringup的模塊化設計

· harware_bringup.launch.py ：底層驅動 + robot_state_publisher

· slam_bringup.launch,py：包含硬件 + SLAM Toolbox

· nav_bringup.launch.py：包含硬件 + 定位 + Nav2核心

第七章：總結與展望

7.1 本文總結

從環境搭建、URDF建模、SLAM建圖、Nav2導航到基于米爾RK3576開發板的實體部署，全面覆蓋了ROS2 Humble下SLAM Toolbox的自主機器人系統構建過程。

7.2 下一步研究方向

· 多機器人SLAM與地圖合并

· 語義導航(目標檢測+導航)

· 強化學習局部規劃器

· 3D導航(3D激光雷達+體素網格)

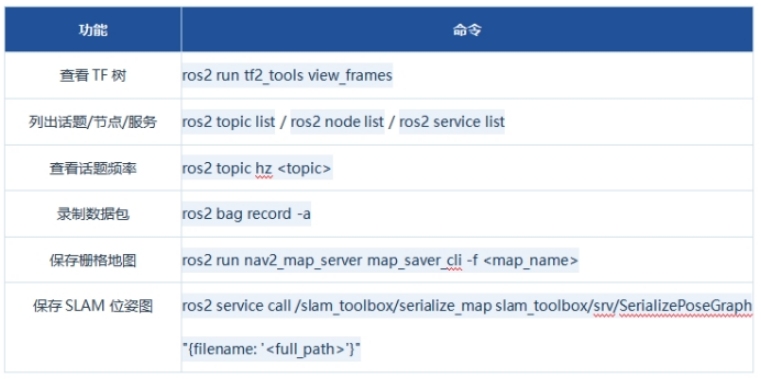

附錄：常用命令速查表
