隨著芯片制程持續微縮、工作電壓不斷降低，以及算力需求的指數級增長，電源系統的穩定性正在成為影響電子系統可靠性的關鍵因素。電源軌上微小的紋波噪聲，可能導致精密AI算法產生偏差，甚至引發汽車電子系統的誤判。如何量化評估電源系統抵御干擾的能力，已成為工程師在設計和驗證電源管理方案時必須面對的問題。

在眾多電源性能指標中，電源抑制比（Power Supply Rejection Ratio，PSRR）正逐漸成為衡量電源系統抗干擾能力的重要參數。從消費電子到汽車電子，再到人工智能計算系統，PSRR已成為工程師在進行電源器件選型和系統評估時的重要參考指標。

PSRR：衡量電源抗干擾能力的重要指標

在實際電子系統中，電源輸入端通常處于復雜的電磁環境之中。噪聲可能來自電源本身的開關行為，也可能來自高速數字電路的串?dāng)_或時鐘信號的耦合。PSRR用于量化電源系統在面對這些輸入噪聲時，保持輸出端電壓穩定和純凈的能力。

從定義上看，PSRR表示輸入端紋波電壓與輸出端紋波電壓之比的對數值，其單位為分貝（dB）。

PSRR數值越高，意味著電源對輸入噪聲的抑制能力越強，輸出電壓受到干擾的影響越小。對于需要穩定供電的芯片系統而言，更高的PSRR意味著更“干凈”的電源環境。

高性能系統對PSRR提出更高要求

隨著電子系統復雜度不斷提升，對電源穩定性的要求也在持續提高。在電源管理芯片（PMIC）以及電源穩壓器、放大器等電路設計中，PSRR測試已經成為評估器件性能的重要手段。

在典型的高性能電子系統中，例如GPU、SoC、FPGA等處理器平臺，以及SerDes、PCIe、USB等高速接口系統，多個電源軌需要同時為高速數據處理提供穩定供電。電源紋波可能來源于開關噪聲、諧波、數字信號串?dāng)_以及時鐘耦合等多種因素。如果電源系統對紋波噪聲的抑制能力不足，可能導致信號抖動、誤碼率上升，并最終影響系統穩定性。

目前，PSRR測試已廣泛應用于精密工業、汽車電子、醫療設備以及人工智能等領域。

在精密工業領域，PSRR測試常用于評估低壓差穩壓器（LDO）的電源穩定性，為精密電源系統設計提供重要參考。

在汽車電子系統中，車規級電源器件需要在振動、溫度變化以及復雜電磁環境下保持穩定工作。PSRR測量能夠幫助工程師評估電源系統在嚴苛工況下的抗干擾能力，從而支持功能安全設計。

醫療設備同樣對電源穩定性有著嚴格要求。通過PSRR測量，可以評估電源噪聲對設備精度和穩定性的影響，從而確保診斷數據的可靠性。

在人工智能系統中，這一問題尤為突出。AI芯片的工作電壓正在不斷降低，同時計算吞吐量卻持續提升。電源軌上的微小紋波噪聲，都可能導致計算誤差、算法偏差或功耗管理效率下降。因此，高PSRR電源系統已成為AI芯片穩定運行的重要基礎。

下圖為一款用于AI存儲器LPDDR，其工作電壓低至0.5V，預留給電源的紋波噪聲裕量越來越小。

鑒于其低電壓的電源需求及高吞吐量的特性，如果要保障其持續運行在高算力的AI應用場景下，高穩定且對紋波噪聲高抑制能力的電源供應是必要的保障，如果電源紋波噪聲抑制能力不夠，會有什么影響呢?

1. 對芯片數據與算法的影響：電源微小的紋波噪聲可能導致芯片數據失真或芯片算法錯誤，影響芯片算法的可靠性和準確性；

2. 對功耗管理和能效優化的影響：芯片系統通常需要大量的計算資源，功耗管理和能效優化成為關鍵問題。紋波噪聲抑制力差直接影響電源的優化，降低系統的能效；

3. 對射頻信號處理穩定性的影響：在處理射頻信號以實現通信或感知功能的應用中，電源紋波噪聲直接影響通信質量并可能導致感知錯誤。

所有這一切使得預留給電源的紋波噪聲裕量越來越低,從而要求高精度的電源紋波噪聲抑制能力（PSRR）的測量。

精準PSRR測量面臨的技術挑戰

從理論上講，PSRR測量需要在電源輸入端注入掃頻紋波信號，并同步測量輸入與輸出端的殘余紋波，從而獲得電源抑制比在不同頻率下的變化曲線。

然而，在實際測試過程中，隨著頻率提升至兆赫茲范圍，被測紋波信號往往只有微伏級別。這對測試系統提出了更高要求，包括：

● 極低的本底噪聲，確保測試系統不會淹沒真實信號

● 高分辨率測量能力，以捕捉微小電壓變化

● 完整的測試系統方案，包括信號源、注入設備和分析軟件

如果測試方案本身的性能不足，測量結果可能無法真實反映芯片性能，甚至影響產品研發進度和上市周期。

一體化PSRR測試方案提升測量可靠性

針對PSRR測試中的挑戰，完整的測試系統方案尤為重要。通過結合高性能示波器、電源軌探頭以及專業信號注入設備，可以實現從信號注入、數據采集到自動分析的完整測試流程。

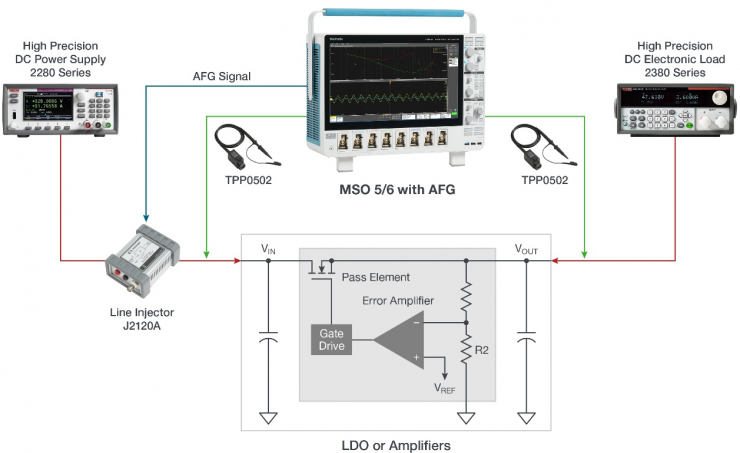

在實際測試中，函數信號發生器產生掃頻信號，經線性注入器耦合到電源輸入端。隨后，示波器同步采集輸入和輸出端的紋波信號，并通過分析軟件自動生成PSRR隨頻率變化的曲線。

這種集成化測試方案能夠有效降低測試復雜度，提高測量一致性與重復性。它不僅能夠幫助電源芯片設計工程師準確表征器件性能，還可以為系統工程師提供可靠的數據支持，從而在系統設計階段更好地評估電源方案。

精準測量推動電子系統可靠性提升

隨著電子系統向更高性能、更高集成度發展，電源系統的穩定性正在成為決定整體性能的重要因素。PSRR作為衡量電源魯棒性的核心指標，其精準測量在高端芯片與復雜系統開發中正變得越來越關鍵。

在通往更智能、更高效電子系統的道路上，對每一毫伏電源紋波的精準測量與控制，都意味著性能邊界的進一步突破。而實現這一目標的第一步，正是建立可靠的PSRR測試能力。
