1.前言

生物傳感器是監測各種生物過程并將結果轉換為電信號以供醫生和研究人員處理和解釋的設備。今天有各種各樣的生物傳感器可用，從血糖監測儀到水化學檢測儀，再到妊娠試驗。隨著電子元件的小型化，醫用生物傳感器變得越來越小，下一個大趨勢是使它們可穿戴。作為可穿戴設備，當便攜式傳感器以非侵入性方式收集數據發送給醫生時，患者將擁有最大的移動性來開展他們的生活?；颊吆歪t(yī)生都同意，在醫院花費的時間越少越好。

“可穿戴技術市場預計將從 2015 年的 200 億美元增長到 2025 年的接近 700 億美元，由醫療保健部門領導”（來自國家生物技術信息中心）

嶄露頭角的可穿戴生物傳感器的廣度令人驚訝。很快就會有可以通過對身體提供輕微震動來增加血流量來預防褥瘡的智能服裝，可以糾正異常步行模式的鞋子，通過呼吸模式和心臟活動測量壓力的 T 恤，甚至可以監測睡眠狀況的襪子。嬰兒的健康狀況并將更新發送到父母的智能手機。

2.可穿戴健康監測設備電源方案

當今市場上的許多可穿戴健康監測設備都是完全一次性的或使用需要更換的電池。然而，由于它們與智能設備的連接，它們變得越來越耗電，一次性電池可能不夠用。這是改用可充電電池的主要原因。隨著設備不斷發展并過渡到可充電電池，這對于線性充電器來說可能是一個巨大的機會。嵌入式可充電設計將使可穿戴生物傳感器盡可能緊湊和方便用戶。他們通常使用低容量電池，需要在充電周期中精確控制電流，以確保電池盡可能充滿電。

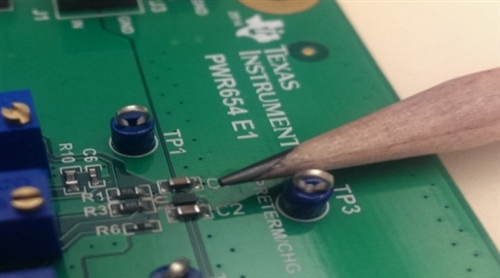

圖 1：與鉛筆尖相比，TI 最小的線性充電器

可穿戴設備的優勢在于它們能夠全天候工作。對充電的侵入性、體積和持續需求越大，用戶佩戴它的可能性就越小。需要最少關注的薄型輕設備將在市場上更受歡迎。因此，對可最大限度延長電池壽命和運行時間的小型解決方案尺寸的需求是這些應用中電池充電器的重要要求。圖 1 顯示了 bq25100，其整個解決方案尺寸為 2.1 mm x 2.2 mm；非常適合需要適合嬰兒腳的解決方案！

集成運行系統所需的其他組件的能力還可以縮小您的解決方案尺寸并減少材料清單。DC/DC 轉換器等電源管理設備是與充電器集成的自然組件，因?yàn)樗鼈冃枰獮橄到y(tǒng)中的其他設備供電。圖 3 是溫度傳感貼片應用的框圖示例。該貼片代替溫度計用于監測兒童或病人的體溫，然后將數據發送到智能設備。該系統需要多個電源軌，從電池電壓降壓。bq25120A 將所需的這六個組件集成到一個設備中，以減小整體解決方案尺寸，使其能夠適應狹小的空間。

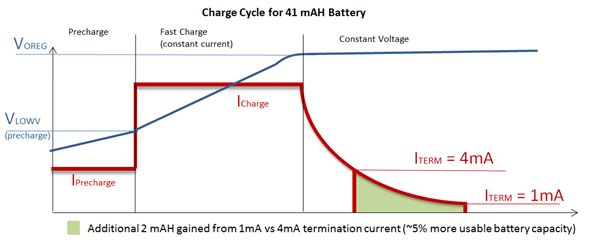

圖 2：鋰離子充電曲線

充電電流的準確性與每次充電循環之間恢復到電池中的容量有關。圖 2 中的 ITerm 指的是當電池達到滿電壓時電流充電終止。以 1mA 終止充電可為電池恢復額外 5% 的容量，與以 4mA 終止充電相比，兩次充電之間的運行時間更長。Iq 或 IC 空載所需的電流也會影響設備的電池運行時間。運行電池充電器所需的電流越少，可用于運行系統的電流就越多。bq25100 的漏電流僅為 75 nA，與電池單元的自放電率相比可以忽略不計。

電源路徑是充電器 IC 的另一個理想功能。它允許在為系統供電的同時為電池充電；這意味著您仍然可以在充電時使用您的可穿戴設備。將這些應用程序與能量收集解決方案配對時，這是一個功能，允許在您仍然佩戴設備時充電，而不必將其移除以通過電線充電。

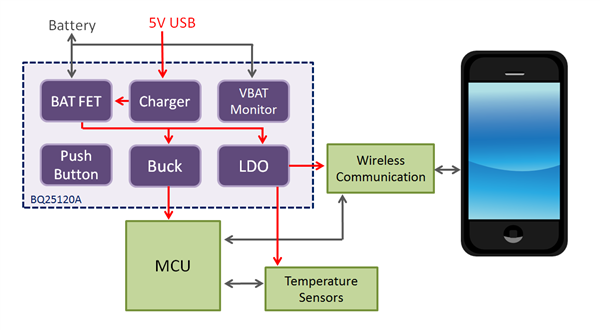

圖 3：溫度傳感貼片框圖

在為我們的下一個生物傳感器應用設計時，請考慮我們今天討論的線性充電問題?？沙潆婋姵亍⒕o湊型設備、先進的設備集成和電源路徑等特性都是關鍵特性。無論下一個可穿戴生物傳感器是監測抑郁癥的帽子，還是幫助早產兒的連體衣，結合上面列出的功能，實現智能緊湊的設計。
