引 言

工地在施工過程中產生的有害氣體、噪音、灰塵對周圍居民的生活和健康造成了極大影響 [1]。文獻 [2] 提出了一種工地監控方面的嵌入式系統。針對日新月異的移動網絡，文獻 [3] 提出了一種基于物聯網的監測系統。為切實減緩建筑施工項目帶來的種種環境污染，對其進行有效監管，實地考察建筑工地情況，結合嵌入式開發、傳感器、物聯網、云計算等技術，設計了一套穩定、可靠、安全的智慧建筑工地遠程環境監測系統，該系統具有重要的應用價值和社會價值。

1 整體設計

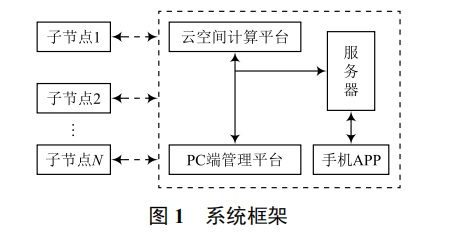

智慧建筑工地遠程環境監測系統主要分為數據采集子節點、監測數據終端和遠端網絡等，多個子節點采集數據后上傳至云端網絡，監測端可通過 4G 無線網絡訪問云端并進行數據交換。系統框架如圖 1 所示。

2 子節點設計

子節點硬件結構主要由數據采集節點和監測終端組成。數據采集子節點作為建筑工地環境的數據采集部分，負責將采集到的 PM2.5、溫濕度、風速、風向等數據通過無線通信模塊傳輸?shù)皆破脚_(tái)服務器中。監測終端基于機智云服務器， 數據可在電腦軟件和手機APP 上查詢。數據采集子節點系統以 STM32F429 芯片作為核心處理器，外接外部存儲器、數據傳感器、電源、LCD 顯示屏等。整體硬件框圖如圖 2 所示。

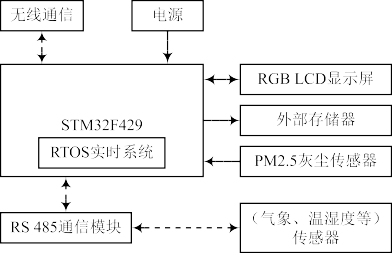

圖 2 數據采集子節點硬件框圖

2.1 傳感器設計

2.1.1 PM2.5 傳感器

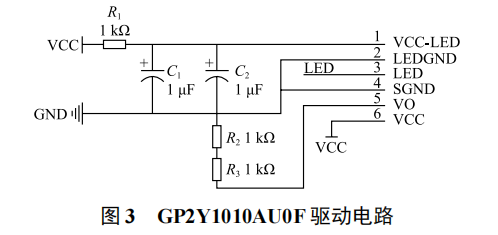

PM2.5 灰塵傳感器使用夏普光學灰塵濃度檢測傳感器， 型號為 GP2Y1010AU0F[4]。該傳感器由紅外線發光二極管（IRED）和一個光電管成對角布置而成，利用光敏原理通過檢測空氣中塵埃的反射光來判斷灰塵濃度。PM2.5 傳感器電路原理如圖 3 所示。

2.1.2 DHT11溫濕度傳感器

選用文獻 [5] 中提及的 DHT11 溫濕度傳感器進行溫濕度檢測，它是已校準的數字溫濕度傳感器，采用標準單總線接口，檢測環境溫濕度十分方便。該傳感器包括一個電阻式感濕傳感器和一個 NTC 測溫元件，具有抗干擾、體積小、功耗低等優點 [6]。

2.1.3 氣象參數傳感器

RS-FSJT-N01 風速變送器和 RS-FX-N01 風向變送器小而輕，便于攜帶和組裝，可以有效獲得風速或風向信息。風速變送器外殼由聚碳酸酯復合材料制成，風向變送器外殼采用優質鋁合金型材，外部進行電鍍噴塑處理，能夠保證變送器長期使用無銹琢現象，內部潤滑軸承系統可確保準確采集信息[7]。

采用 RS 485 串口與上位機通信，使用 ModBusRTU 作為數據通信協議，方便處理數據 ；采用 CRC16 校驗碼進行校驗，可保證數據準確性 [8]。

2.2 網絡通信設計

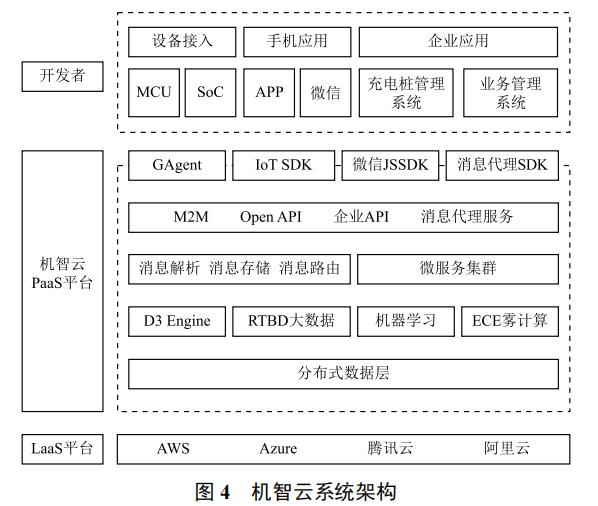

將數據采集節點與環境監測數據服務器進行網絡連接。本設計采用銀爾達公司推出的廣和通 G510。該模塊性能穩定，功耗低，以極低的成本和風險實現硬件智能化，將產品接入互聯網 [9]。機智云系統架構如圖 4 所示。

2.3 軟件設計

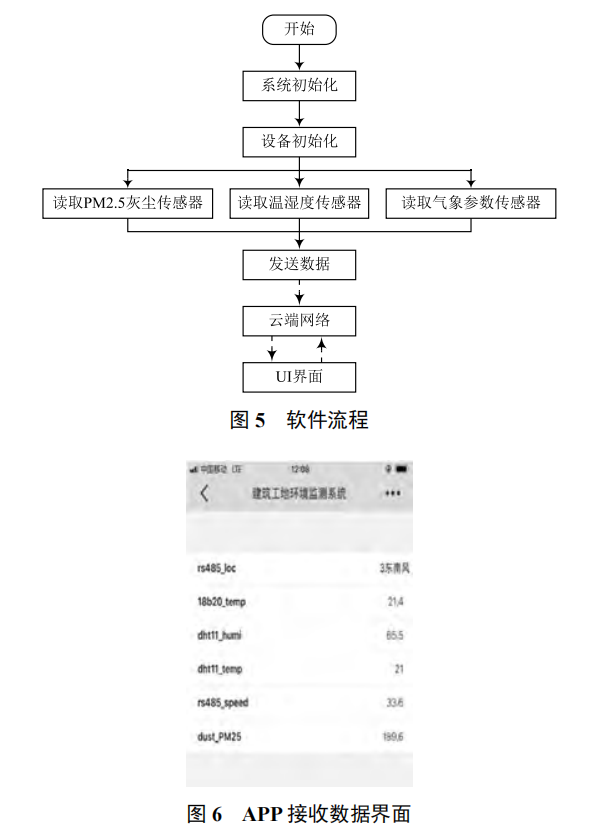

系統軟件主要用到 Keil MDK5 開發環境與嵌入式 RTOS操作系統。軟件代碼分為 PM2.5 灰塵傳感器模塊代碼、溫濕度傳感器模塊代碼、氣象參數測定模塊代碼、液晶顯示模塊代碼、機智云 4G 模塊代碼。軟件流程如圖 5 所示。

3 仿真及測試

在智慧建筑工地遠程環境監測系統中，數據采集和接收、界面顯示等需要滿足較高的要求。使用機智云模組進行GPRS 數據交互，無需通過 WiFi 即可在手機上進行數據接收與查看。手機打開 APP 接收到的數據如圖 6 所示。

4 結 語

建筑工地施工環境的情況與一個城市的空氣質量和該城市居民的生活健康息息相關，基于嵌入式開發技術、傳感器、物聯網、云計算等技術設計出的智慧建筑工地遠程環境監測系統對建筑工地的監管和城市環境的治理有著重要的現實意義。
