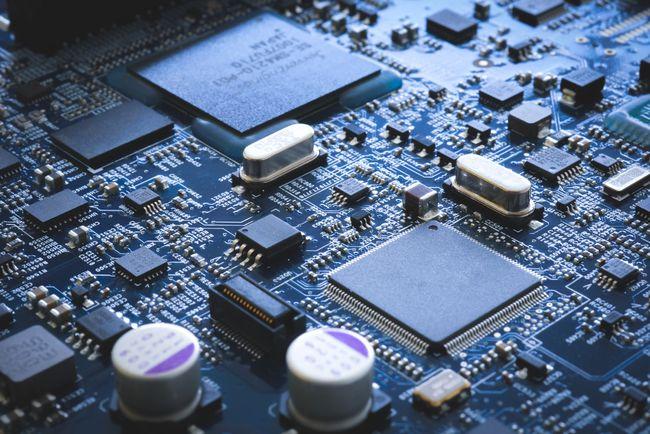

SMD：它是Surface Mounted Devices的縮寫，意為：表面貼裝器件，它是SMT(Surface Mount Technology)元器件中的一種。在電子線路板生產的初級階段，過孔裝配完全由人工來完成。首批自動化機器推出后，它們可放置一些簡單的引腳元件，但是復雜的元件仍需要手工放置方可進行回流焊。表面組裝元件(Surface Mounted components)主要有矩形片式元件、圓柱形片式元件、復合片式元件、異形片式元件。

微型SMD晶圓級CSP封裝：微型SMD是標準的薄型產品。在SMD芯片的一面帶有焊接凸起(solder bump)。微型SMD生產工藝步驟包括標準晶圓制造、晶圓再鈍化、I/O焊盤上共熔焊接凸起的沉積、背磨(僅用于薄型產品)、保護性封裝涂敷、用晶圓選擇平臺進行測試、激光標記，以及包裝成帶和卷形式，最后采用標準的表面貼裝技術(SMT)裝配在PCB上。微型SMD是一種晶圓級芯片尺寸封裝(WLCSP)，它有如下特點：⒈ 封裝尺寸與裸片尺寸大小一致;⒉ 最小的I/O管腳;⒊ 無需底部填充材料;⒋ 連線間距為0.5mm;⒌ 在芯片與PCB間無需轉接板(interposer)。

注意事項表面貼裝注意事項：a. 微型SMD表面貼裝操作包括：⒈ 在PCB上印刷焊劑;⒉ 采用標準拾放工具進行元件放置;⒊ 焊接凸起的回流焊及清潔(視焊劑類型而定)。b. 微型SMD的表面貼裝優點包括：⒈ 采用標準帶和卷封裝形式付運，方便操作(符合EIA-481-1規范);⒉ 可使用標準的SMT拾放工具;⒊ 標準的回流焊工藝。

封裝尺寸SMD貼片元件的封裝尺寸：公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的區分公制0603的英制是英制0201英制0603的公制是公制1608還要注意1005與01005的區分1005也有公制，英制的區分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已經有SMD貼片元件的封裝庫了，如CC1005-0402：用于貼片電容，公制為1005，英制為0402的封裝CC1310-0504：用于貼片電容，公制為1310，英制為0504的封裝CC1608-0603：用于貼片電容，公制為1608，英制為0603的封裝CR1608-0603：用于貼片電阻，公制為1608，英制為0603的封裝，與CC16-8-0603尺寸是一樣的，只是方便識別。

PCB布局表面貼裝封裝有非焊接屏蔽界定(NSMD)和焊點屏蔽界定(SMD)兩種。與SMD方式相比，NSMD方式可嚴格控制銅蝕刻工藝并減少PCB上的應力集中點，因此應首選這種方式。為了達到更高的離地高度，建議使用厚度低于30微米的覆銅層。30微米或以上厚度的覆銅層會降低有效離地高度，從而影響焊接的可靠性。此外，NSMD焊盤與接地焊盤之間的連線寬度不應超過焊盤直徑的三分之二。建議使用表1列出的焊盤尺寸：采用焊盤內過孔結構(微型過孔)的PCB布局應遵守NSMD焊盤界定，以保證銅焊盤上有足夠的潤焊區從而增強焊接效果。考慮到內部結構性能，可使用有機可焊性保護(OSP)涂層電路板處理方法，可以采用銅OSP和鎳-金鍍層：⒈ 如果采用鍍鎳-金法(電鍍鎳，沉積金)，厚度不應超過0.5微米，以免焊接頭脆變;⒉ 由于焊劑具有表面張力，為了防止部件轉動，印制線應在X和Y方向上對稱;⒊ 建議不使用熱空氣焊劑涂勻(HASL)電路板處理方法。

印刷工藝絲網印刷工藝：⒈ 模版在經過電鍍拋光后接著進行激光切割。⒉ 當焊接凸起不足10個而且焊接凸起尺寸較小時，應盡量將孔隙偏移遠離焊盤，以盡量減少橋接問題。當焊接凸起數超過10或者焊接凸起較大時則無需偏移。⒊ 采用3類(粒子尺寸為25-45微米)或精密焊劑印刷。

元件放置微型SMD的放置可使用標準拾放工具，并可采用下列方法進行識別或定位：⒈ 可定位封裝的視覺系統。⒉ 可定位單個焊接凸起的視覺系統，這種系統的速度較慢而且費用很高。微型SMD放置的其它特征包括：⒈ 為了提高放置精度，最好采用IC放置/精密間距的放置機器，而不是射片機(chip-shooter)。⒉ 由于微型SMD焊接凸起具有自我對中(selfcentering)特性，當放置偏移時會自行校正。⒊ 盡管微型SMD可承受高達1kg的放置力長達0.5秒，但放置時應不加力或力量盡量小。建議將焊接凸起置于PCB上的焊劑中，并深入焊劑高度的20%以上。
