【01】探頭的點點滴滴

探頭是示波器重要的組成部分，它的類型選擇和使用方法直接決定了信號測量的準確性。

1.探頭的分類

探頭可分為無源探頭、有源探頭、電源探頭、差分探頭、光探頭、電流探頭、高壓探頭、高壓差分探頭以及隔離差分探頭，其中，無源探頭是我們最常用的探頭，用來測量一般的信號足夠了；無源探頭上有一個滑動開關，用來選擇1x檔位還是10x檔位，不同檔位探頭的相關參數是不同的，下面就以無源探頭為例，一起學習了它的相關知識吧。

2.無源探頭的頻率補償

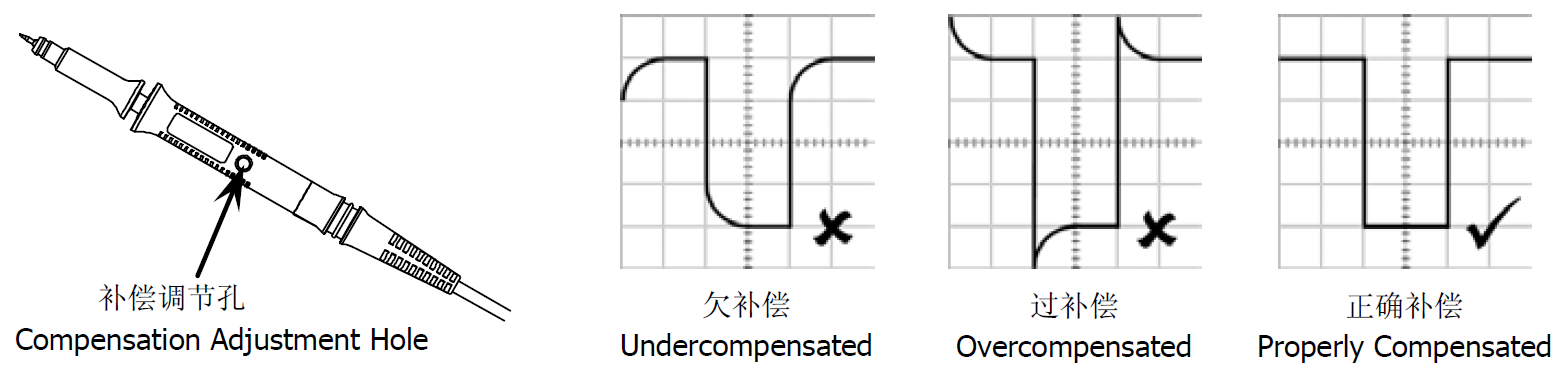

我們在測量信號之前，可以將滑動開關切換到10x檔位，然后將探頭連接至示波器的標準信號輸出端，該信號為標準1Khz的方波，然后觀察波形是否為標準的方波，如不是標準的方波，可用塑料的尖物調整探頭手柄上的補償旋鈕進行調整，直至波形平整，如下圖所示：

圖源|RIGOL官網

此處的頻率補償調節旋鈕實際為可調電容，其容量大小一般為10~25pF,不同廠家該可調電容的大小會有所差異。

3.無源探頭的輸入電阻

無源探頭的1x檔位的輸入電阻為1MΩ；10x檔位的輸入電阻為10MΩ，而示波器的各個通道輸入電阻為1MΩ，這樣一來，使用10x檔位測量信號時示波器屏幕顯示的信號幅值將會是衰減的，如果想顯示正常的信號幅值，可以把示波器面板相應輸入通道的設置為相同的10x檔位。

4.無源探頭的帶寬

無源探頭不同檔位其帶寬是不同的，以普源精電無源探頭PVP2150型號為例：1x檔位時的探頭帶寬為35MHz，10x檔位時的探頭帶寬為150MHz。

5.無源探頭的輸入電容

以普源精電無源探頭PVP2150型號為例：1x檔位時的探頭輸入電容為50pF±20pF，10x檔位時的探頭輸入電容為10pF±5pF，不同廠家型號此參數會有差異；特別是在測量高頻信號時，應盡可能選擇輸入電容小的探頭，以減小探頭參數對信號的影響。

6.無源探頭的上升時間

以普源精電無源探頭PVP2150型號為例：1x檔位時的探頭的上升時間為10ns，10x檔位時的探頭的上升時間為2.3ns。

7.無源探頭的最大額定輸入耐壓

以普源精電無源探頭PVP2150型號為例：1x檔位時的探頭最大額定輸入耐壓為150V，10x檔位時的探頭最大額定輸入耐壓為300V。

【02】為什么是正弦波？

    假如我們使用一款帶寬為50Mhz的示波器測量一個25Mhz的方波，我們會發現示波器顯示屏上顯示的是一個25Mhz的正弦波而不是方波，為什么會這樣呢？我們測量波形的頻率也沒有超過示波器的帶寬啊?根據傅里葉級數的定義：任何周期函數都可以用正弦函數和余弦函數構成的無窮級數來表示，而方波為奇諧信號，因此其諧波分量只有奇次諧波；25Mhz方波的一次諧波分量也就是基波為25Mhz，三次諧波分量的中心頻率為75Mhz，五次諧波分量的中心頻率為125Mhz；示波器的帶寬只有50Mhz，顯示屏已無法正常顯示方波所有三次諧波之后的諧波分量，只能顯示基波信號，也就是我們看到的頻率為25Mhz的正弦波。所以我們在使用示波器測量大于10Mhz的高頻信號時，需滿足“五倍法則”：示波器的帶寬應大于被測信號頻率的5倍。

【03】電壓測量誰更準確？

    小伙伴們在使用數字示波器測量信號幅值的過程中，可能存在著這樣一個疑問：示波器和萬用表對電壓的測量哪一個更準確呢？以普源精電的數字示波器DS1052E為例，其垂直分辨率為8位的ADC，而普通的3位半數字萬用表其電壓分辨率為10位的ADC，所以電壓測量準確性一般是數字萬用表大于數字示波器的！所謂術業有專攻，古人誠不欺我！

結語

    至此，《模電想說愛你不容易》之工具篇系列的文章就結束了，在這幾篇文章中介紹了我們常用的萬用表、電烙鐵、熱風槍以及示波器，有了這些工具，基本能夠滿足小伙伴們?nèi)粘９ぷ骱蛯W(xué)習中的測試和維修電路板的需求；接下來我們將進入《模電想說愛你不容易》之無源分立器件篇，學習無源分立器件相關的知識和應用，歡迎小伙伴們打卡占坑！
