當我們插入智能手機充電時，我們希望它盡可能快速、安全地充電。

智能手機（或其他移動設備）電纜插入的集成電路 (IC) 通常是電池充電器 IC，如圖 2 所示。該 IC 為手機供電并為電池充電，以便它可以為系統供電沒有適配器。

圖 2：墻上適配器和電池充電器 IC

如果我們像我一樣，當我們迫切需要為手機充電時，我們可以選擇任何可用的 USB 電源和/或隨機電纜為電池充電。如果我們使用的是功率較低的壁式適配器（電源）或質量較低的電纜，大多數充電器會降低充電電流，以防止輸入電源電流超過預設最大值或電源電壓低于預設電壓。

然而，這些預設電壓和電流限制可能不是 USB 電源/電纜組合的最佳電壓，因此電源不會提供最大可能的輸出功率。電源提供給電池充電器 IC 的功率越多，電池充電的速度就越快，這一點不足為奇。理想情況下，如果我們使用任意的、可能不符合 USB 標準或第三方的適配器和電纜組合，充電器具有一種算法來尋找電源的最大功率。

充電器的預設最大電流因電源類型而異。從傳統 USB 電源充電時，許多充電器 IC 使用 USB 數據線（D+、D-）來檢測 USB 電源的類型（標準下行端口 [SDP] 或充電器下行端口 [CDP]）及其相應的最大電流能力– 至少在枚舉 USB 主機之前，可以提供有關源真實電流能力的更多信息。

如果 IC 未檢測到 USB 源，則該源可能是具有最大電流能力的專有適配器。沒有通信功能的標準“壁疣”適配器（專用充電端口 [DCP] 適配器）可以具有廣泛的電流能力。充電器的輸入電流反饋回路 (IINDPM) 使用檢測到的電流能力來防止充電器拉動更多的輸入電流。

雖然傳統臺式機/筆記本電腦 USB 端口僅提供具有已知容差的 5V 電壓，但較新的 USB 端口和帶有 USB 兼容電纜的適配器可提供更高的電壓，并具有不同的容差。如果電源或適配器無法提供其額定電流，或者如果我們使用第三方適配器或從電源到智能手機的高電阻（低成本或超長）電源線，則充電器 IC 的輸入電壓和可用功率下降。在這種情況下，充電器防止適配器崩潰和/或振蕩進入/退出充電的第二道防線是其輸入電壓反饋回路 (VINDPM)，它進一步降低了充電器的輸入電流以防止輸入電壓低于固定閾值.

依靠最初檢測到的電流設置和當前電壓閾值來從電源和電纜組合獲得最大功率很少會導致充電器從電源提取最佳功率。輸入電流優化器 (ICO) 電路可智能識別并重置充電器可從電源和電纜組合拉出的最大或最佳電流 (I OPT )，以在不損壞電源的情況下實現盡可能快的充電時間。

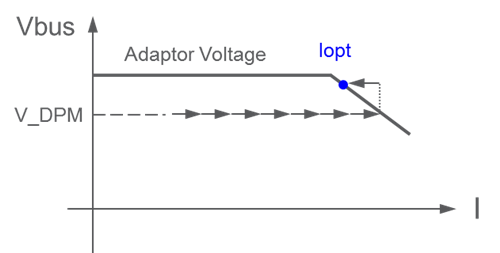

圖 3 說明了 ICO 算法的基本操作。充電器拉動增加的電流，直到適配器電壓降至 VINDPM 設置。然后充電器將輸入電流退一步，將 IINDPM 閾值設置為 I OPT。

圖 3：ICO 算法說明

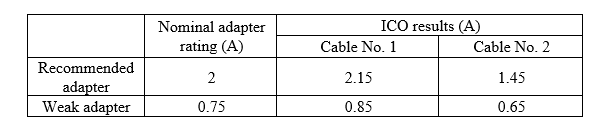

表 1 顯示了具有不同額定電流的兩種不同適配器通過兩條不同的 USB 電纜為 bq25890 供電。1 號電纜是一種低電阻的優質電纜。2 號電纜是一種低成本的超長電纜，具有更高的電阻。

表 1：ICO 實驗結果

電纜 No.1 是推薦的高質量電纜。2 號電纜更長，因此電阻更大。ICO 電路在使用 1 號電纜供電時檢測兩個適配器的真實能力。1. 由于適配器的輸出功率容限，檢測到的電流略高。使用電纜編號降低了電流輸送能力。2，但ICO電路仍然檢測到它。因此，帶有 ICO 的充電器提供了市場上最好的解決方案，可以通過任意選擇的電纜優化適配器電源的利用率。

當我們手機的電池處于紅色狀態時，我們都會選擇第一個可用的適配器電源和電纜為它們充電。帶有 ICO 電路的充電器（如 bq25890 系列中的充電器）可以找到大多數適配器/電纜組合的最大輸出功率能力，以實現最快的電池充電，而不會出現適配器過載。
