[導讀]許多同步降壓轉換器設計人員面臨一個共同的問題：如何最好地連接開漏電源良好標志，也稱為電源良好 (PGOOD) 引腳。在這篇文章中，我將探討電源良好與各種不同的上拉源相關聯時的預期行為。有一些錯誤信息四處流傳，希望這篇文章能澄清

1.前言

許多同步降壓轉換器設計人員面臨一個共同的問題：如何最好地連接開漏電源良好標志，也稱為電源良好 (PGOOD) 引腳。在這篇文章中，我將探討電源良好與各種不同的上拉源相關聯時的預期行為。有一些錯誤信息四處流傳，希望這篇文章能澄清。

2.具體內容

正如許多轉換器數據表所描述的那樣，PGOOD 引腳的功能是在開關輸出達到目標調節范圍后指示高電平。例如，當帶有集成開關的 TI降壓穩壓器之一的輸出電壓在目標值的 +10% 和 -5% 以內時，內部比較器會檢測到電源良好狀態和開漏場效應晶體管（ FET) 關閉，使電源良好信號上升到上拉電壓。如果輸出電壓超出目標值的 +15% 或 -10%，漏極開路 FET 將打開，電源良好信號在短暫的 2ms 延遲后變低。在其他一些情況下，電源良好也會變低（無論輸出電壓如何），例如當使能變低時，以促進電壓鏈系統中的快速關機排序。

PGOOD 引腳的推薦上拉是將其連接到內部產生的 VREG 引腳或 BP 引腳。當器件被禁用或未通電時，輸出保持低電平，這有利于在出現任何偏置之前定義電源良好狀態。一些具有不同輸入/輸出 (I/O) 電壓的用戶更喜歡將 PGOOD 引腳上拉至 3.3V 等外部偏置，這會由于時序而引入一些復雜情況。在提供 VIN/VDD（通常為 12V）之前，沒有任何東西為比較器和“定義”電源良好狀態的邏輯供電。此時（上電前），漏極開路 FET 的柵極電壓由泄漏決定，更可能關斷而不是導通。將該事實與可能在 VIN/VDD 之前出現的外部上拉電壓相結合，可能會導致 PGOOD 引腳在其他 PBAD 狀態期間顯示為高電平。

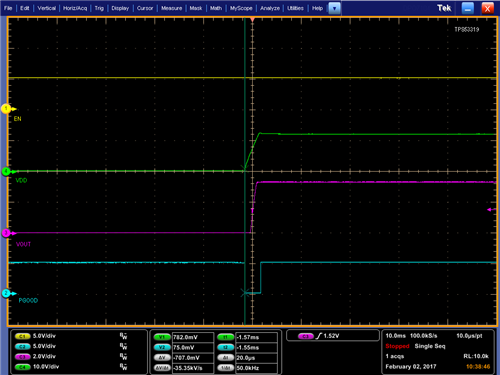

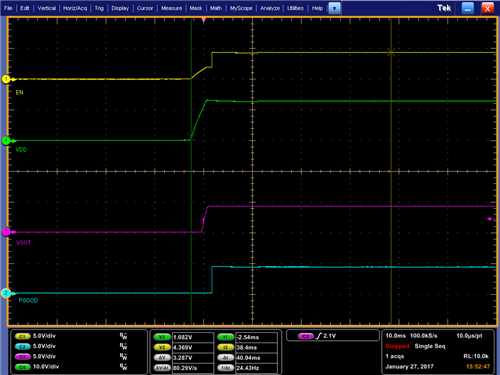

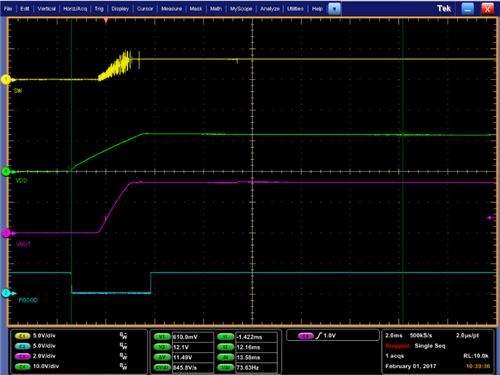

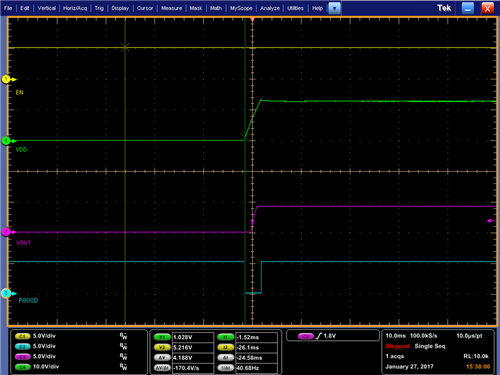

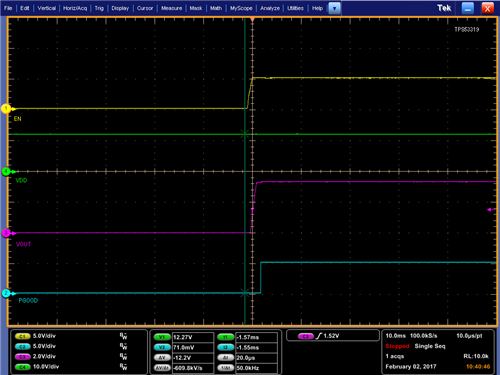

圖 1 至圖 5 是使用 TPS53315 和 TPS53319 同步降壓轉換器由 VREG 上拉的 PGOOD 和由外部電壓上拉的 PGOOD 的示波器截圖。請注意 PGOOD 如何浮升至上拉電壓，即使器件未在調節。

TPS53315 是 D-CAP? 模式、具有集成 MOSFET 的 12A 同步開關。它專為易于使用、外部元件數量少和小封裝電源系統而設計。

該器件具有單軌輸入支持、一個 19mΩ 和一個 7mΩ 集成 MOSFET、精確的 1%、0.6V 基準和集成升壓開關。具有競爭力的特性示例包括：大于 96% 的最大效率、3 V 至 15 V 的寬輸入電壓范圍、極少的外部元件數量、用于超快速瞬態的 D-CAP? 模式控制、可選的自動跳過和 PWM 操作、內部軟啟動控制，頻率可調，無需補償。

轉換輸入電壓范圍為 3 V 至 15 V，電源電壓范圍為 4.5 V 至 25 V，輸出電壓范圍為 0.6 V 至 5.5 V
