引言

射頻識別技術(RFID),是一種自動識別的通信技術，通過無線的射頻識別方式來識別目標，并進行數據的讀取與交換，無需任何有線線路、無需人工干預、無需接觸。具有操作方便、信息量大、存取信息及時、保密性好、對環境適應性強、安裝方便等優點，因而在醫療、交通、農業、物流、資產管理等領域得到了廣泛的應用。

如今，在馬拉松比賽、沖走、速滑、自行車等里程計時型競賽中，以前主要采用的是傳統古老的人工計圈計時方式,存在用人量大和人為誤差的問題。隨著通信技術的發展，將RFID技術應用于里程計時型比賽上，不僅節省了人力，還有效地避免了人為因素產生的失誤或誤差，從而實現比賽的系統化、準確化、實時化，也就實現了物聯網技術在體育事業上的應用。本文重點針RFID技術在里程計時型比賽上的應用，從技術簡介、系統組成、應用實例、工作原理、設計實現等角度詳細闡述。

1RFID技術簡介

RFID技術興起于上個世紀90年代，它是通過交變的電磁場耦合實現的無接觸信息傳遞方式。RFID設備通常由電子標簽、閱讀器組成。電子標簽由耦合元件及芯片組成，內存芯片存有一定格式的電子數據，記錄了所代表物體的屬性。閱讀器是讀取電子標簽中數據的設備，它與電子標簽間可以按約定的通信協議，利用交變磁場和電場的空間耦合，并對射頻信息進行調制和解調處理，從而實現信息互傳。電子標簽和閱讀器，都具有收發、存儲功能，閱讀器還具有數據的處理功能，它們相當于能獨立工作的單片機系統。一套簡單RFID系統的模擬圖形如圖1所示。

射頻信息感應區域的距離，是RFID系統的一個主要性能指標，它標識著電子標簽可被耦合的最大距離。往往根據需求不同、成本的不同，可以在0?100m的范圍內進行設計。低頻段(LF)無源標簽閱讀距離一般在1m以下，需要位于閱讀器天線輻射的近場內，主要用于工具識別、動植物識別、帶有內置應答器的汽車鑰匙等。高頻段(HF)無源標簽閱讀距離一般也在1m以下，主要用于要求安全性更強一些的系統，如電子身份證、電子車票、電子遙控門鎖控制器、一些大廈的門禁系統等。超高頻段(UHF)無源標簽閱讀距離一般在3?10m，甚至更高些，主要用于交通系統的自動識別、集裝箱識別、以及一些自動收費系統。

2RFID技術在體育領域的運用現狀

RFID技術目前在體育領域應用極其廣泛，在運動會門票、球類比賽、里程計時型比賽等比賽項目上得到了切實的應用。

2.1RFID技術在門票使用處理系統中的應用

RFID技術門票，在購買時已經植入了購票人的個人信息，一是保障觀眾的安全，二是防止倒票現象的發生，三是操作簡單，提高檢票速度，也節約人力成本，預防擁堵現象發生。大家熟知的北京2008年奧運會，比賽場次2000多次,幾百萬張門票全部采用RFID識別技術。2012年，北京(國際)車展的130萬余張門票、第10屆國際動漫游戲展覽會的25萬余張的門票等全部采用RFID技術。

2.2RFID技術在球類比賽中的應用

2007年，據美聯社報告，一款由阿迪達斯和德國Cairos

公司共同研發的智能足球在日本舉行的俱樂部杯比賽上得到了應用。這款足球，內嵌RFID芯片，每秒鐘可以發送2000次2.4G信號，在球場周圍安排多臺監控跟蹤設備，它們能夠在300m外面捕捉到足球發送來的信號，并能及時分析，對足球進行精準定位，且明確判斷足球是否完全越過球門線，同時將分析結果在1s內的時間內準確傳送到裁判員所佩戴的接收終端中。這項技術，也有望在以后的類似的球類競賽中得到廣泛應用。

2.3RFID在競速比賽中的應用

RFID在競速類的比賽中的應用，可以追溯到20年前。早在1994年，柏林馬拉松比賽中，參賽運動員的身上都佩有一個刻錄個人信息的標簽，并通過運動員在起點、終點、競賽途中信息的采集，并進行分析比對，非常準確地對運動員進行了定位、跟蹤、監控、管理，判斷，取得了比較精確的比賽數據，對比賽成績的測定起到了很好的支撐作用。陸續，在公路賽、滑雪、自行車賽、賽車等比賽項目中，此項技術也得以了廣泛的應用。

3RFID技術里程計時型比賽上應用的系統設計

3.1系統架構

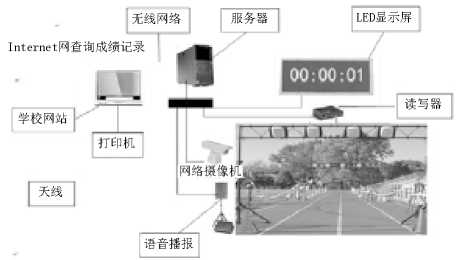

為保證系統具有完整性、可用性、準確性，整個系統的架構從采集終端、信息傳輸、信息處理、后期服務各個環節都需要周密規劃與設計，其整體架構如圖2所示。

圖2系統設計整體架構

3.2系統分析

該系統采用超高頻識別系統的先進技術。融計算機信息處理技術、高清攝像頭采集數據技術、RFID射頻識別技術等技術于一體，嵌入到體育比賽全過程中。這種標簽精小，便于攜帶，當運動員帶著電子標簽經過感應線圈時，讀寫器天線立刻耦合，檢測到通過電子標簽的信息，同時讀寫器能夠?qū)⒆x到的信息立即發送到所連接的計算機中，計算機負責收集運動員的相關信息，并在后臺使用應用軟件做出相應的處理,提練出所需要的數據。由于信息發送即時，且標簽與人一一對應，信息與人一一對應，達到對比賽成績自動、實時分析的目的。3.3系統的主要功能

這套系統由RFID讀寫器、天線、電子標簽、LED顯示屏、語音播報、高清攝像機、控制計算機及軟件等幾大部分組成,將主要承接著以下四項功能：

運動員身份識別：在整個賽程中確定運動員身份；

統計運動員成績:統計每位運動員的比賽成績及名次;

顯示與記錄賽況:通過顯示屏即時動態顯示比賽實況;

用語音播報賽況：語音播報即時賽況，運動員的比賽信息。

3.4系統功能的實現過程

在比賽現場，起點和終點處均安置一套設施，包括天線、讀寫器和控制。比賽開始后，發令槍響，發令的聲音信號啟動定時器開始計時，尤其在運動員眾多的比賽而每位運動員不可有在同一起跑線上時，這套系統解決了運動員起跑的時間差問題。在比賽過程中，每次運動員經過天線處時，控制系統通過接收天線接收運動員所攜帶的電子標簽發出的信息，并記錄下圈數、時間值，傳送給計算機存儲，計算機系統會實時分析每位運動員此時此刻的排名情況。當運動員到達終點時,同樣還是讀取運動員所攜帶的電子標簽記錄信息，經過控制系統處理后進行成績匯總排名，最后根據需要交付打印機打印。通過這套系統，實現了運動員空間和時間的定位，精準智能地記錄了比賽全程的信息。

4結語

隨著全民對健康問題的關注，各種類型的競技比賽成為推動全民參與鍛煉的推動力，比賽公平性尤其大規模人員眾多的比賽，公平性往往是個難以跨越的瓶頸。在RFID技術的基礎上，融合了網絡通信和智能感知技術，設計開發這套系統，一定程度上可取代裁判的工作，不僅提高了精準度，還節省了大量的人力物力，也避開了很多不必要的糾紛，具有很強的現實意義。該系統廣泛的推廣使用，必將提升里程計時型比賽的裁判水平，提升比賽設備的高科技含量，是將科技應用于體育最好的例證，實現科技體育、科學健身的很好的體驗。
