引言

在通信信息高度發達的今天，頻帶資源顯得十分有限。 經過幾代通信人的努力，研究得到了利用率比較高的數字調 制方式-QAM (Quadrature Amplitude)。時至今日 QAM 已經 成為研究設計數字通信系統的主要內容之一。近年來在QAM 的研究方面取得了里程碑式的成果，上海506研究所和天津 通廣集團下屬的一個通信機部門、曾長華等(南京郵電大 學)提出一種算法，是基于軟件無線電的QAM調制以及西 安電子科技大學ISN國家重點實驗室的侯立正、李維英等的 16QAM調制系統主要部分的底層設計等，都是這方面研究成 果的體現。

正交振幅調制時域表達式如下：

由公式(1)可知，調制信號由兩個分別被一組離散的振 幅｛Am｝，｛Bm｝調制的載波構成，且這兩個載波相位相差90。。(Tb 是碼元寬度，m=1, 2…M),其中振幅｛A?｝，｛B?｝可以表示成：

在評價QAM的性能時我們通常使用的幾個參數有：峰 值一一均值比星座點間最小歐幾里德距離dmn和最小相位 偏移，min。

在不同的數字傳輸系統應用中，其參數要求不盡相同。

(1)峰值一一均值比

其中,Ppea表示信號的峰值功率,Pave表示信號的平均功率。Y越小，調制信號的包絡起伏越小即抗非線性失真的能力越強。

（2）星座點間最小歐幾里德距離dmn

我們將QAM信號星座圖上星座點間的最小距離稱為最 小歐幾里德距離，用dmm表示。最小距離dmm越大，調制信 號抗高斯白噪聲的性能越好。

（3）最小相位偏移，min

我們將標準QAM星座圖上信號點之間相位的最小偏移 量稱為最小相位偏移，用9mn表示。最小相位偏移量9mn越大, 調制信號抗相位抖動能力越強。

由理論分析可以得到在一個星座圖確定的QAM系統中 不可能實現將這三個指標同時達到最高。所以在實際的工程 應用中設計者一般應用自適應的設計調節方法使得參數值滿 足不同傳輸系統要求。

16 QAM調制解調原理

如前所述，當進制數M>4時，正交幅度調制信號的時域 表達式為：

式中,I(t)、Q (t)為雙極性多進制信號。

當M=16時,I (t)、Q (t)為通過正交調幅法或者復合相移 法產生的雙極性四電平信號。信號的dmin大于MPSK、MASK 等其他調制方式的多進制已調信號，性能上表現為抗噪聲能力 較MPSK等調制方式更優。

2 16 QAM系統結構

16 QAM的結構

上文提到，在實際的工程應用中，一般通過正交調幅法 或復合相移法生成I(t)、Q (t)。其中前者是用兩路相位相差 90。的四電平振幅鍵控信號疊加產生，后者是用兩路四相移相 鍵控信號疊加而成。

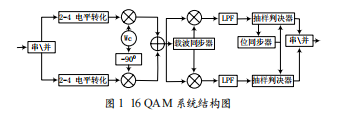

用正交振幅調制方法產生16 QAM信號的調制器和解調 器原理方框圖如圖1所示。

由16 QAM系統結果圖可以得到調制系統的具體工作流 程，以四個二進制代碼abcd為例說明：ac經串/并變換器轉 換為上支路信號，bd轉換為下支路信號，轉換后的信號碼速 率都為RJ2(Rb為原始信號串/并變換之前的碼速率)。轉換 之后兩路二電平信號通過2-4電平轉換器變?yōu)樗碾娖叫盘?。?時,，(t)和Q(t)都是四進制格雷碼，碼速率變?yōu)镽b/4。經過 乘法器調制之后輸出四進制雙極性振幅調制信號(()cosset、 Q (t) sin/*。

MQAM的功率譜密度曲線除了載頻兩邊的第一個零點頻 率分別為兀±Rb/lbM之外與2PSK、4PSK類似。(fc為載波頻率) 如果二進制信號中“1”和“0”出現的次數相等時，MQAM 調制后的信號頻譜中無離散譜。

2.2數字QAM解調系統結構

解調器的載波和符號定時同步含不含有反饋控制信號是 數字解調與模擬解調最大的區別。在數字部分完成載波同步 和符號定時同步。在調制系統中，模數轉換器(ADC)的任務 就是劃分?jǐn)?shù)字與模擬部分的邊界。

相比于模擬QAM解調系統，數字QAM解調系系統構 造結構簡單，易于在工程中實現且成本花費少等優點。更重 要的是，模擬系統作為應用在中高頻的信號頻率階段的電路 系統，存在相位失真，非線性失真等使系統優化變得極為困 難的問題。綜合考慮之后，現階段的工程應用較多的是數字

QAM解調系統。數字QAM解調系統的結構如圖2所示。

從圖2中可以看出，數字QAM解調系統主要有以下幾 個部分:

(1)下變頻模塊

接收端接收的調制信號經高頻頭被還原稱為基帶信號。

(2) AGC控制

根據信號實際情況調節輸出的幅度，使得幅度一直不超 出模數轉換器件的參考范圍。與此同時使得峰峰值更接近參 考電位。

⑶A/D采樣

通過采樣，量化等處理將模擬信號變?yōu)閿?shù)字信號。一般 情況下模數變換的位置代表了系統數字化程度的高低，模數 轉換離高頻頭越近，系統的數字化程度越高。

(4)符號定時恢復

模數采樣后的信號會因為噪聲、信道帶寬和器件不穩定 等一系列干擾因素而產生較大的誤差。在數字接收機中為了提 高控制精度，采用穩定的信號源進行不同步采樣，完全由數 字電路而不是模擬系統中的返回控制值實現符號定時的恢復, 大大提高了信號精度。

( 5)載波恢復模塊

出現下變頻后的“基帶信號”中心頻率偏離零點的問題 主要是因為以下兩點:一是收端和發端的本振時鐘不完全同步; 二是信道的快速變化特性所致。不僅如此，信號的相位在傳 輸中也會受到一定程度的影響。所以，載波回復模塊的功能 就是把偽基帶信號搬移至基帶的同時跟蹤該基帶信號的相位。

均衡模塊

引起信號的幅度畸變的原因有：無線信道的瑞利衰落、 多徑延遲以及有線信道的多次反射等。在數字QAM調制解 調系統中的均衡模塊主要利用盲均衡和自適應均衡的技術相 結合的方法解決上述問題。

信道前端糾錯模塊(FEC)

信道編碼的采用是為了提高信號傳輸時抗干擾的能力, 在解調系統中接入前端糾錯模塊用來進行信道解碼。

3 16 QAM調制及解調的仿真分析

使用MATLAB軟件作為工具進行計算機模擬，使用一些 典型的參數，目的是為了在實現調制解調的同時使系統不用過分 復雜。通過運行m文件［4］實現16QAM信號的調制與解調。是 由Matlab的隨機函數產生的0、1序列作為軟件中輸入的信源。

Matlab 仿真

用Matlab作為仿真工具編程仿真有關QAM誤碼率性能 指標的對比分析。采用加性高斯白噪聲(AWGN)的信道，分 別得到16QAM調制和QPSK調制的誤碼率。圖3所示是運 行程序所得到的誤碼率，即信噪比曲線圖。

3.2 仿真波形分析

16QAM 在不同信噪比情況下的誤碼律繪制曲線可以看出，在進制數都為 16 的情況下，即信息傳輸速率相同的情況下，相同信噪比下 QAM 信號的誤碼率要小于 PSK 信號，即 QAM的抗噪聲性能要優于 PSK。

4 結 語

通過基本原理與仿真分析可以看出，QAM 作為一種廣泛被中、大容量數字微波通信系統、有線電視網絡數據傳輸、衛星通信系統等領域使用的調制解調技術，擁有非常良好的發展前景。
