[導讀]摘要:根據RFID數據采集的冗余性,提出了一個基于RFID的交通擁擠程度計算方法,它利用最近一段時間內RFID讀取計數和車輛計數之間的關系,計算交通擁擠程度。與簡單地丟棄冗余數據相比,本方法為充分利用RFID數據的價值,提供了新的思路。實驗結果表明,本方法有效可行,并能應用于大規模智能交通系統中交通擁擠的實時檢測。

引言

隨著城市的高速發展,城市交通擁擠問題日益嚴重。為交通管理人員和駕駛?cè)藛T提供實時準確的交通擁擠狀況,以便及時采取有效措施,改善交通流,提高道路的通行能力,成為智能交通的一個重要研究方向。

目前,廣泛采用的交通擁擠檢測方法包括地埋式感應線圈、微波檢測器、GPS浮動車檢測技術、視頻檢測技術等。其中,地埋式感應線圈存在易損壞、難修復、施工復雜的缺點;微波檢測器存在技術復雜,價格較高的缺點;GPS浮動車檢測技術缺點是存在檢測盲區;視頻檢測技術需要獲取大量交通狀態參數,系統實現比較復雜,易受雨雪霧霾等惡劣天氣的影響。

近年來,隨著射頻識別(RadioFrequencyIdentification,RFID)的發展,利用RFID作為實時交通流的采集手段逐漸成為智能交通的主流。RFID是一種利用射頻信號進行非接觸式雙向通信,自動識別目標對象并獲取相關信息數據的無線通信技術。RFID技術具有遠距離識別、移動目標識別、多目標識別等特點,廣泛應用于高速公路自動收費系統、列車交通監控系統、車輛監控管理等智能交通領域。因此,利用RFID技術檢測交通擁擠狀況具有著重要的意義。

當前,利用RFID技術來計算交通擁擠程度研究較少。文獻[8]提出采用基于RFID的路段平均速度里計算交通擁擠程度,需要利用多個采集點的數據,對后臺系統的處理能力要求較高;由于需要考慮采集點之間紅綠燈對車速的影響,計算也比較復雜。

本文將在介紹RFID數據采集的冗余性特點基礎上,提出利用RFID數據冗余率來計算交通擁擠狀況,并結合實際數據驗證方法的有效性,最后是結論。

1交通擁擠程度的計算

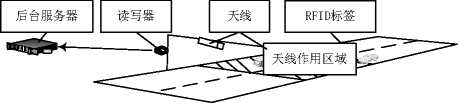

最簡單的RFID系統包括電子標簽、讀寫器天線、讀寫器和后臺系統等。在RFID的交通應用中,電子標簽通常安裝在車輛的前擋風玻璃上,電子標簽包含車輛的號牌等信息;讀寫器及天線安裝在道路上方;當車輛經過讀寫器的天線作用區域時,車輛上的電子標簽被讀寫器識別,電子標簽包含的信息被讀寫器讀取,這些信息可以被讀寫器傳送到后臺系統進行進一步處理。圖1給出了RFID智能交通的應用能夠場景。

圖1RFID智能交通應用場景

RFID讀寫器識別電子標簽的速度很快,800/900MHz頻段的超高頻RFID,讀寫器在1s內可以識別數百個電子標簽叫在RFID智能交通應用中,由于讀寫器天線作用范圍內的電子標簽數目很少,讀寫器會進行多次重復識別,從而產生大量的數據冗余。處理冗余的通常方法是消除相隔時間太短的相同數據。但是這同時也丟失了冗余數據中包含的信息。在RFID交通應用中,我們可以采用這個數據冗余性來在計算交通擁擠程度,并采用模糊數學隸屬度來表示交通擁擠程度。

如果在最近一段時間內,讀寫器在其天線作用區域內的讀取計數(識別的車輛次數)為N、車輛計數(消除讀取計數中重復的車輛號牌后得到車輛數目)為就可以采用公式(1)來計算交通擁擠程度。擁擠程度為0時,表示交通通暢;擁擠程度為1時,表示交通嚴重?fù)頂D。

其中,C是平均數據冗余率,即車輛平均重復識別次數。C與讀寫器天線在垂直于地面方向上的作用范圍、RFID數據采集點的正常車速、安全車距等有關。下面給出數據冗余率C的估算過程。

RFID讀寫器天線在垂直于地面方向上的作用范圍如圖2所示。其中,讀寫器天線安裝在距離地面上方Hm的A點,其最大作用距離為Rm,天線在垂直方向的作用角度為飢由此,可以采用公式(2)來計算讀寫器天線在車輛行駛方向上的工作范圍W。

基于射頻識別的交通擁擠程度計算

通常,一臺讀寫器可以有多個天線,在每個車道上方安裝一個天線,各個天線采用輪換方式進行工作,這樣一臺讀寫器就可以監視識別多個車道上的車輛。如果一臺讀寫器監視的車道數目為L個,讀寫器在每個車道上的識別時間Ts,則讀寫器識別一個車道的間隔時間為(LXT)s。這樣,在最近ts內,讀寫器對車輛的理論讀取計數為t/(LXT)次。

如果在數據采集點處,車輛的正常行駛速度Vm/s,車輛平均長度為Bm,車輛間安全間距為Gm。車輛在最近ts內行駛了(VXt)m,其中Wm在讀寫器天線作用范圍內,這樣,在最近ts內,讀寫器對車輛的實際讀取計數為(t/(LXT))X(W/(VXt))=WKVX/LXT))次。再考慮到車輛之間的安全間距,讀寫器識別一個車道上的車輛的平均次數Ct數據冗余率)可以用公式(3)計算。

基于射頻識別的交通擁擠程度計算

在以上C值的計算推導中,假設車輛上的電子標簽只要在讀寫器天線作用范圍內,都能被識別到。在實際應用中,讀寫器天線實際作用范圍W要比理論值小。因此,應根據各個采集點處的具體情況調整C的取值。

2實驗結果

為了驗證所提出的基于RFID的交通擁擠程度計算方法的有效性,可采用2011年深圳大學生運動會賽事電子車證系統的實際數據進行檢驗。

在電子車證系統中,對全市200萬輛機動車中涉及賽事的2萬輛車的前擋風玻璃上安裝了超高頻電子標簽,并在賽事車輛經常經過的道路上方安裝了50臺超高頻讀寫器,分布在32個斷面(采集點)上。數據采集的斷面選擇在一段道路的中點,這樣,采集到的車輛交通流數據基本不受紅綠燈的影響,能很好地用于計算交通擁擠程度的目的。圖3給出了一個RFID數據采集點的場景,可以看到安裝在每個車道上方的讀寫器天線。

圖3一個RFID數據采集點的場景

在這個電子車證系統部分采集點,讀寫器天線距離地面高度約5m,讀寫器最大作用距離約12m,讀寫器天線在垂直方向的工作范圍約50。。這樣,在車輛行駛方向上,讀寫器天線的有效工作范圍W約為9.5m。一個讀寫器通常有4根天線。輪流識別4個相鄰車道上的車輛,每個車道上的識別時間為40ms,識別4個車道需要160ms。在采集點,車輛的正常行駛速度為10m/s,通過天線作用區域的時間為9.5m/(10m/s)=950ms。在950ms內,車輛被識別的平均次數(車輛計數)為950/160Q次,即C取值為6??紤]到車輛長度和安全間距,以及讀寫器天線的有效工作范圍,應取C=3?4。

筆者利用一個采集點處讀寫器在2011年8月2日18時15分18秒開始采集的原始數據,計算了最近5s內基于數據冗余率的交通擁擠程度,其中,C值取為3和4。表1給出了這個采集點的交通流數據和相應的交通擁擠程度計算結果。

表1實時交通流和相應的交通擁擠程度計算結果

時間
讀取計數
車輛計數
擁擠程度
(C=3)
擁擠程度
(C=4)
18:15:18
3
1
0.0
0.0
18:15:19
5
1
0.8
0.5
18:15:20
8
1
0.962
0.941
18:15:21
13
2
0.935
0.862
18:15:22
19
2
0.977
0.968
18:15:23
21
2
0.983
0.977
18:15:24
25
2
0.989
0.986
18:15:25
27
2
0.991
0.989
18:15:26
27
2
0.991
0.989
18:15:27
23
2
0.986
0.982
18:15:28
18
2
0.972
0.961
18:15:28
12
2
0.9
0.8

表1所對應的時間正是晚高峰期間。從表1可以看出,有2輛賽事車輛經過了這個采集點,其中一輛用了8s才行駛了不到9.5m,這個速度遠遠小于10m/s的正常速度,可以認為這時發生了交通擁堵。采用本文的計算方法,交通擁擠程度達到或超過了0.9,這與實際情況符合較好。

由于只有不到1%的車輛安裝了電子標簽,在表1對應的時間前后,由于沒有賽事車輛經過該采集點,因此,無法計算交通擁擠程度。如果有足夠數量的車輛安裝了電子標簽,完全可以用這個方法來計算其它時間交通擁擠程度。

圖4給出了另一個采集點從2011年8月13日13時18分38秒開始的120s內的交通擁擠程度情況。當時,賽事車輛集中通過這個采集點,道路上發生了交通擁擠,在2min內,有9輛賽事車輛通過了該采集點。

圖4一段時間交通擁擠時對應的擁擠程度

3結語

根據RFID交通數據采集的特點,建立了交通擁擠程度的計算模型,并利用實際的RFID交通流數據進行了驗證。實驗表明,本文提出的基于RFID的交通擁擠程度模型有效可行。本文的方法只需要利用最近幾秒內的RFID系統采集的數據進行計算,對交通擁擠的檢測具有較高的實時性。本文提出的交通擁擠程度計算方法非常簡單,在一臺讀寫器上就能完成,避免了在后臺集中計算時對后臺系統的壓力,完全能夠應用于大規模的智能交通系統。
