引言

在20世紀80年代，由于很多電子技術家用產品的涌現， 人們便開始對智能家居有了一定的初步設想，自從世界上第一 幢智能家居1984年在美國建成以來，歐洲、美國、東南亞和 澳大利亞等一些經濟比較發達的國家先后又提出了各種智能建 筑的策略，并在美國、德國、新加坡等國家廣泛使用，而后我 國也相繼出現了一些智能家居方案，并投入使用。

智能家居是社會進步和廣大群眾需求以及生產力發展相 結合的產物，隨著群眾生活水平的提高、國家相關部門的扶 持以及生產力發展相結合的產物，行業相關協會的成立，智能 家居將逐漸形成完整的生產鏈，其產品技術標準和規范也將 得到進一步的完善。文中主要研究的是一套基于嵌入式系 統且具有低成本、操作簡單靈活的智能家居系統，其主要包 括了智能家居系統平臺的整體設計，硬件平臺的建立和各種功 能模塊的軟件編程及實現。

1智能家居概述

智能家居就是以住宅為平臺安裝智能家居系統的居住環 境，用來為人們提供一個方便、舒適和安全的居住環境。智能 家居現在發展多年，在業務鏈上，除了業務平臺以外的各個 環節都已經發展較為成熟了，且都具有各自獨立的標準體系。 但要在這種規模較小的現狀下來實現大規?；l(fā)展，還是有 很多問題等待解決的。造成智能家居現狀的原因也是多方面 的，例如資金不足、政府扶持不夠以及物聯網相關技術還不成 熟等諸多原因。

智能家居主要是以基本建筑設施為平臺，安裝有各種現代化電子設備，并通過現代化的信息技術設備對其進行統一的 管理、控制。現今，利用科學技術來改善生活環境已是必然趨勢, 智能家居主要利用了各種信息通信技術、綜合布線技術、多媒 體技術以及自動控制技術等，對所有接入管理系統的電子技術 組件進行集成。在這樣的集成環境下，可以在一定程度上簡化 居家事務管理，提高我們的生活效率，還能帶給我們非同一般 的生活體驗。同時考慮到全球?qū)Νh(huán)境保護的呼吁，智能家居也 能夠通過科學、合理的運作方式，起到節能、減排的作用。

2智能家居系統方案

本文是以家居環境為背景，以ARM開發板為設計平臺, 圍繞日常家居中的相關幾個相關事件動作，設計了基于無線傳 感器網絡的智能家居演示系統。預期實現智能家居的主要功 能有:智能廚房、智能門禁、智能照明、智能窗戶等4項功能。 下面就系統架構設計和軟、硬件設計兩大方面進行說明。

2.1系統框架結構設計

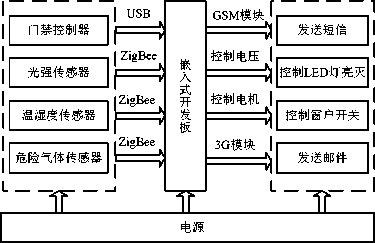

本設計智能家居系統的核心部分由ARM11核心板, GPRS模塊，3G模塊，無線傳感器模塊，門禁模塊和終端執 行等模塊組成，系統總體框圖如圖1所示。

圖1系統總體框圖

本系統所要實現的智能家居演示系統功能如下：

⑴室內光度、濕度、溫度、二氧化碳濃度測量;

室內的暗亮情況智能控制電燈的開、關；

攝像頭采集訪客的照片并利用3G發送郵件給房主；

室內二氧化碳濃度如果過高就發送短信通知房主；

室外如果下雨，室內就智能關窗。

2.2系統京更件設計

2.2.1核兀、處理芯片的選擇

本設計采用飛凌OK6410開發板，是一款基于三星公司 最新的ARM11處理器S3C6410。以它為主要核心控控制芯片, 其相關無線傳感器對周邊的環境進行相關數據采集，然后將 數據傳送給核心控制中心，從而對整套系統進行實時控制與 監控。

S3C6410是由三星公司推出的一款低功耗、高性價比的 RSIC處理器，它基于ARM11內核，可廣泛應用于通信等領 域,OK6410以獨特的硬件優勢、強大的軟件功能和開源的共 享精神贏得了嵌入式行業的普遍贊譽，故以它作為試驗平臺來 驗證智能家居系統設計及開發的可行性。

2.2.2遠程通信模塊的選擇

目前比較流行的遠程無線通信技術有GPRS與CDMA， GPRS是GSM向3G的發展中的一種過渡技術，是在GSM 的移動分組數據業務的基礎上，向用戶提供移動分組的IP或 者X.25連接。而CDMA是在擴頻通信技術的基礎上發展起 來的一種新型無線通信技術。它技術的原理是擴頻-解擴原理， 以實現信息通信。系統中選用這兩種無線通信技術，是因為它 們具有高速傳輸和實時在線等優點，符合本系統遠程通信模 塊的基本功能要求。

2.2.3近程通信模塊的選擇

由于智能家居對家居內的傳輸網絡只需要傳輸小數據包, 所以不需要太大的傳輸速度，但家居中的家電設備多，所以又 需要其的網絡容量，且信息的實時性要好、時延要短。要符合 這種要求的通信技術，在近幾年出現了一種，它叫ZigBee技術， 是一種短距離無線通信技術，具有數據率低、成本低、傳輸 距離短但安全可靠等優點。這項技術的特點決定了它能很好地 滿足智能家居系統在短程通信方面的需求。

2.2.4直流電機模塊

輸入為直流電能的旋轉電機稱為直流電動機，它能實現 直流電能轉化為機械能。直流電動機具有較高的響應速度、 精度和頻率、良好的調整轉速、較高的工作效率、簡單的控 制性能、優異的動態特性等優點，但是為了達到設計的要求, 并且更好的與主系統板相結合，我們采用5 V供電電壓的電機 和相應的驅動芯片，加上軟件產生的PWM信號來控制電壓對 直流電機進行調速。這在性能指標、成本、易用性等方面上 無疑是一個較好的方案。

2.2.5攝像頭模塊

門禁系統的感知部件是攝像頭，我們利用的攝像頭是采 用最經典的中芯微301P方案，高品質64位真彩，其鏡片采 用高品質不變形鏡片，真實還原色彩。感光器件采用高品質 1/3 inch CMOS，感光效果超越CCD,支持VGA/CIF格式。 本攝像頭采用USB接口，使用方便，速率高達30 f/s，信躁比 大于48 dB，擁有影像處理功能、MMX技術高速軟解壓和快 速壓縮引擎。除此之外它還擁有新一代驅動，支持Windows XP 系統和最新的Win 7系統，并且支持動、靜態圖像捕捉和支 持Avi影像錄制。

2.3系統軟件設計

2.3.1嵌入式系統的選擇

在確定硬件系統后，為配合硬件而達到系統的最優控制 要求，我們采用Linux操作系統。因為在Linux與ARM處理 器兩個領域中可以看出，Linux系統在諸多方面都存在優勢, 而且本身的ARM處理器與Linux也有著緊密的聯系。

2.3.2開發軟件

開發軟件是基于Linux 2.6內核進行目標機開發，宿主機 使用Fedora與Win 7操作系統、ARM-Linux交叉編譯環境、 QT 4.5圖形庫進行開發，用到了內核的配置編譯與調試技術、 模塊化驅動程序的使用、根文件系統的制作等技術。

2.3.3軟件流程設計

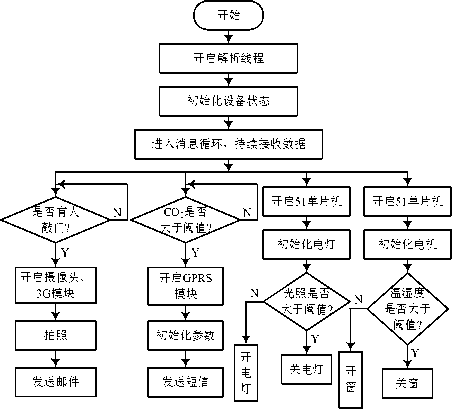

本設計的軟件流程設計分為兩部分，第一部分為圖2所 示的嵌入式系統軟件流程圖；第二部分為圖3所示的外圍系 統軟件流程圖。

圖2嵌入式系統軟件流程圖

3測試

測試環境選在西北大學信息科學學院818實驗室。測試 的主要流程有：

布置節點采集溫度、濕度、光強、二氧化碳濃度值;搭建好初始化系統，接收采集到的數據；

終端執行響應命令和查收文件。

測試的重點主要在以下四個方面：一是用攝像頭采集訪 客的照片并利用3G發送郵件給房主；二是在室內二氧化碳濃 度超過閾值時發送短信以通知房主；三是如果室外下雨，室內 就智能關窗；四是以室內的暗亮情況來智能控制電燈的開、關。

圖3系統軟件總流程圖

本系統的初始化界面如圖4所示，本界面的主要信息為 接受信息的手機號碼、接收郵件的郵箱地址以及相關的控制 和設置按鈕。圖5所示為采集數據的界面。

圖4系統初始化界面

圖5采集數據界面

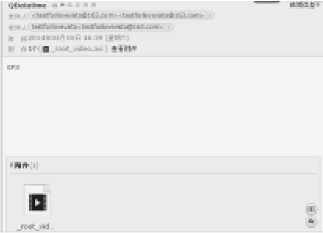

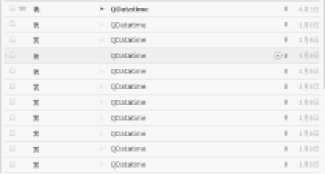

點擊Knock_door按鈕，便可開始采集來訪者照片，并利 用3G模塊發送至指定郵箱，郵件目錄及內容如圖6所示。這 樣，打開郵件閱讀圖像，可見圖片信息完整，以郵件附件的形 式發送得到的結果與預期結果一致。

(a)郵件目錄

(b)郵件內容

圖6郵件的目錄及內容圖

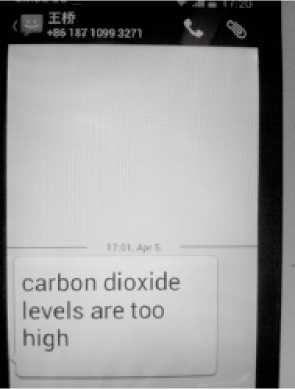

如果人為地使節點采集到二氧化碳的溶度超過閾值，這 時，觀察終端手機接收情況如圖7所示，也就是終端手機的 短信圖?？梢?，其結果是成功收到基站發來的一條短信，并正 確的收到了短信內容，通知業主，從而達到了預期的目的。

圖7終端手機短信內容

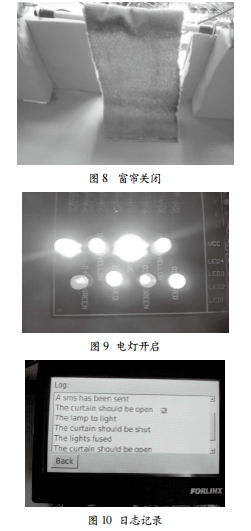

然后，也可以人為地使節點采集到溫濕度值達到下雨時 的那個范圍，這時也可以觀察終端電機控制的窗簾情況，圖8 所示是窗簾關閉的情況，可見其結果符合預期的結果。

最后，再人為地使節點采集到的光照強度值達到該開燈 的那個閾值，當光強低于1 000個單位時，我們可以觀察終端 電燈的亮滅情況，圖9所示是電燈開啟的圖片，符合預期的結果。隨后，當光線增強，光照強度值達到預設閾值時，電燈關閉，符合設計要求。期間系統命令存入日志中，圖 10 所示是日志記錄圖。

4 結 語

智能家居作為住宅技術信息化的實現方式，已經成為了社會信息化快速發展的重要因素。無論是從個人需求還是從國家政府需求來看，都能凸顯出智能家居這個產業領域的發展迫切性。在目前的技術發展背景下，物聯網將是智能家居產業發展中一個比較現實的突破口，而且它對智能家居產業的發展有著重大意義。隨著物聯網技術的發展與成熟，它將成為智能家居行業的產業化加速器。但在物聯網給智能家居領域帶來機遇的同時，它們所面臨的問題同樣是不可忽視的，因為挑戰與機遇并存。
