[導讀]摘要：在信號頻譜分析試驗中，通過FPGA實現FFT。在MAX+plusH系統環境下,介紹了流水線結構FFT的蝶形單元設計，詳解了旋轉因子的生成，通過地址產生單元和塊浮點單元實現了運算結果的輸出，并將其輸出結果與Matlab結果進行比較。

0引言

在FPGA實驗中，主要是用FPGA來實現FFT,使其完成對信號的頻譜分析。流水線結構FFT的設計主要是蝶形單元的設計，通過旋轉參數的生成，將運算結果寫入地址并完成輸出。

1實驗原理及步驟

1.1 Quartus H開發環境

Quartus H是Altera公司提供的FPGA/CPLD集成開發軟件，在Quartus 口上可以完成設計輸入、HDL綜合、布新布局(適配)、仿真和選擇以及硬件測試等流程，它提供了一種與結構無關的設計環境，使設計者能方便地進行設計輸入、開始處理和器件編程。Quartus 口具備仿真功能，同時支持第三方的仿真工具(如 ModelSin)。此外，Quartus 口與 Matlab 和 DSP Builder結合，可用進行基于FPAG的DSP系統開發，是DSP 硬件系統實現的工具EDA工具。

Quartus 口設計與開發的流程如圖1所示。

圖1 QuartusII設計與開發的流程

1.2快速傅里葉變換(FFT)

FFT是DFT的快速算法。設離散的有限長時間序列為x(n),0 < n < N— 1，則其離散的傅里葉變換為：

其中：(n)為時域點；X(k)為頻域點Wn為旋轉因子；(n)、 X(k)、Wn都是復數。完成整個DFT運算共需要N次復數乘法以及N(N-1)次復數加法運算。當N很大時，運算量很大，對于實時信號處理，要求CPU運算速度很高，難以工程實現。因此，出現了快速傅里葉變換(FFT)算法。FFT算法的基本思想是利用旋轉因子Wn的周期性、對稱性、特殊性以及周期 N的可互換性，將長度為N點序列的DFT運算逐次分級為較短序列的DFT運算，并將相同項合并，因為DFT的運算量與 N2成正比，當N減小時，就大大減少了運算量，提高了運算效率。N=2n個點的DFT復數乘法量由N次降為(N/2) logzN 次，復數加法由N(N-1)次降為(N/2) log2N次。

FFT算法種類很多，基本上可分為兩大類：一類是針對 N等于2的整數次冪的算法，如基2算法、基4算法和分裂基算法等；另一類是針對N不等于2的整數次冪的算法，以 Winograd為代表，它們有重要的理論價值，但是不適于硬件實現?；?算法結構簡單，但運算量大?；?算法相對于基 2算法更為復雜，但是計算量減少了。FFT算法按分解方式的不同又可以分為時域抽取算法(decimation in time，DIT)和頻域抽取算法(decimation in frequency，DIF)兩種。這兩種算法在本質上都是一種基于標號分解的算法，在運算量和復雜性等方面完全一樣?？紤]到本設計FFT運算的點數不是太多，故選用了時域抽取基2算法(DIT)。

1.3按時間抽取的基2-FFT算法(DIT-基2-FFT)原理

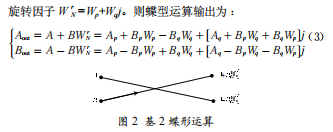

FFT運算的基本單元是蝶形運算單元，基2蝶形運算符號如圖2所示。設蝶形運算輸入數據為A=Ap+Aqj，B=Bp+Bqj，

FFT算法由多級蝶形運算構成，具體運算流圖也有多種形式。本設計選用了輸入倒序、輸出順序的運算流圖，圖3所示為N=8點時的DIT-FFT運算流圖。這種運算流圖是同址運算，其優點是：在同一級運算中，每個蝶形的兩個輸入數據只對計算本蝶形有用，而且蝶形的輸入輸出數據節點又同在一條水平線上，這就意味著計算完一個蝶形運算后，所得輸出數據可以立即存入元出入數據所占用的存儲器。因此，在硬件實現時可以節省存儲單元。

一個長度為 N 的序列 x（n），滿足 N=2M，M 為整數。那么此序列 x（n）的 FFT 運算流圖由 M 級蝶形運算構成，每一級有 N/2 個蝶形運算，第 L 級蝶形運算中使用旋轉因子的個數為 2L，L=0，1，2，…，M-1。64 點 FFT 運算，分 6 級，每級有 32 個蝶形運算。

1.4 FFT處理器結構設計

FFT 算法的 FPGA 硬件實現在 Altera 公司的MAX+plusⅡ系統環境下開發完成，選用基于查找表結構內嵌存儲器的 APEX20 系列 FPGA 器件。圖 4 為 FFT 處理器的結構圖。本設計采用單元結構設計思路，整個處理器由數據接收單元、運算單元、旋轉因子存儲單元、地址產生單元和中央控制單元 5 個單元組成，各單元在中央控制單元的控制下協調工作。其中，內部接收單元采用乒乓 RAM 結構，擴大了數據吞吐量，計算單元采用流水與并行結合的結構，加快了運算速。

1.5 中央控制單元

中央控制單元是整個系統的控制核心，其主要功能是控制數據流向，協調各單元之間的運行。中央控制單元根據系統時鐘確定當前蝶型運算所處的級數m和個數n，并把m、n傳送給地址產生單元。地址產生單元產生蝶型運算兩個輸入數據和旋轉因子的地址，并把地址傳送給運算 RAM 和旋轉因子存儲器。在中央控制單元讀使能信號控制下兩個輸入數據和旋轉因子被讀出。讀出的數據進行必要的延遲和定標處理后，送給運算單元。經過蝶型運算后，運算結果按原址寫入RAM。

1.6 數據接收單元

數據接收單元主要功能是按幀接收外部數據，并將每幀數據按碼位倒置的順序乒乓存入接收 RAM1 或接收 RAM2。中央控制單元交替的對接收 RAM 中的數據進行處理，當中央控制單元將接收 RAM1中的數據取出，經過蝶型運算，結果存入運算 RAM1 的同時上一幀數據的 FFT 運算結果從運算 RAM2 取出。接收 RAM 用 FPGA 的片上雙口 RAM 實現，接收單元控制寫端口，中心控制單元控制讀端口。

1.7 運算單元

運算單元由蝶型運算器和運算 RAM 組成。蝶型運算器完成對輸入數據的蝶型運算，運算 RAM 作為 FFT 的中間數據緩存。蝶型運算器輸入數據為 A=Ap+Aqj，B=Bp+Bqj，旋轉因子 WrN=Wp+Wqj，蝶型運算輸出如式（3）所示。根據式（3），蝶型運算器可由一個復數乘法和兩個復數加（減）法器組成。為了提高運算速度采用并行運算，用四個實數乘法器、三個實數加法器、三個實數減法器組成。蝶型運算器實現框圖如圖 5 所示。蝶型運算各個模塊利用 MAX+plusⅡ開發軟件中所提供的宏單元生成。

運算 RAM1 和運算 RAM2 作為 FFT 的中間數據緩存。兩塊 RAM 交替作為數據讀出和運算結果寫入單元，直到第 6 級蝶型運算完成。

1.8 旋轉因子存儲單元

旋轉因子存儲單元，存儲 FFT 運算所需要的旋轉因子WrN，WrN=e（-j2π/N）r（r=0，1， …，N/2 － 1）。旋轉因子先在Matlab 中分實部和虛部產生，轉化成 16 位定點數，并將結果保存成 hex 文件格式。利用 MAX+plusII 軟件提供的 ROM 宏模塊"lpm_rom”產生兩個(N/2) X16 b的ROM,并分別用旋轉因子實部和虛部對應的hex文件對兩個ROM初始化，這樣旋轉因子的值就固化在了 FPGA中。對應不同級的蝶型運算, 地址產生器產生相應的地址送給ROM將旋轉因子讀出。

1.9地址產生單元

地址產生單元產生蝶型運算兩個輸入數據和旋轉因子的地址。實現的方法是根據地址產生的算法,通過邏輯運算產生。前面已介紹本設計FFT實現結構為同址運算，即蝶型運算的結果仍然寫回輸入數據讀出單元。因此，將讀數據地址延遲若干時鐘周期，就可作為運算結果寫入地址。對于N點FFT 運算，用 m G (0 A log2N— 1), n G (0 A N/2— 1)表示第 m 級的第n個蝶型運算。addr_4, addr_B (addr_』＜addr_B)分別表示數據AB的入口地址。隨著級數m不同，每一級蝶型運算可分為若干組(0,…，n/2m+1— 1,N/2— 1)，每組2m個蝶型運算，兩個輸入數據共占用2m+1個地址。則m級的第n 個蝶型運算位置為第n/2m組的第n%2m個。因此地址應為：

基于FFT譜分析測頻算法的FPGA實現

式中：(n/2m) X2m+1描述為將n的低m位清零，再左移一位。n%2m描述為取n的低m位。蝶型運算所對應的旋轉因子存儲器入口地址設為addr_w,對于N點FFT共需要N/2個旋轉因子，W N = e(-j2"/N)r(r=0, 1,…，N/2 — 1)根據第 m級蝶型運算所需旋轉因子的排列規律，旋轉因子存儲器入口地址應為：

基于FFT譜分析測頻算法的FPGA實現

64點FFT旋轉因子有32個,共需要5位表示地址。第m級、第n個蝶型運算的旋轉因子地址可由邏輯移位的方法快速得到。將n(5位)左移位(5-m),低位補0,得到了在(0?31) 中的 addr_w。

1.10塊浮點單元

塊浮點單元的實現思路是每級蝶型運算結果動態擴展但最大擴展2位。塊浮點單元對蝶型運算結果的高3位進行檢測，判斷當前結果動態范圍擴展位數，記錄當前級的最大擴展位數。下一級蝶型運算時，根據前一級的最大擴展位數，對讀出的數據進行定標，選取數據送入蝶型運算器。塊浮點單元將每一級運算結果動態范圍擴展位數進行累加，和FFT運算結果一同輸出。

1.11 FFT處理器功能仿真與設計驗證

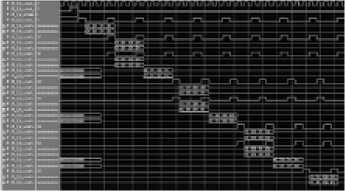

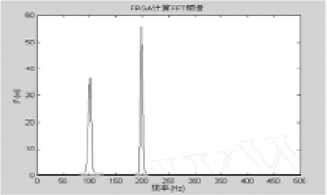

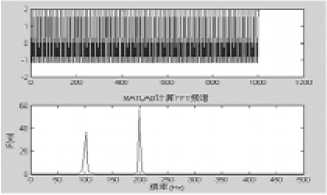

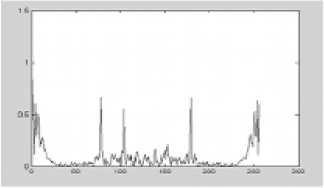

仿真結果如圖6所示：

由仿真結果可以看出，該FFT處理器為串行流水線結構, 各級運算模塊沒有實現并行運行。
