1作品介紹

作品利用溫差發電裝置,將杯體能開水的熱能轉化為電 能儲存到蓄電池中,提供音樂播放裝置、外接液晶顯示屏以 及USB手機應急充電所需的電能。溫差發電裝置產生的電能 來自于杯底的溫差發電片，杯中熱水和外界大氣的溫差可驅動 發電片工作。在500份的社會調查問卷中，有意向購買者達 86.6%,由此可知，社會大眾易于接受，可謂市場前景廣闊。

2 技術原理說明

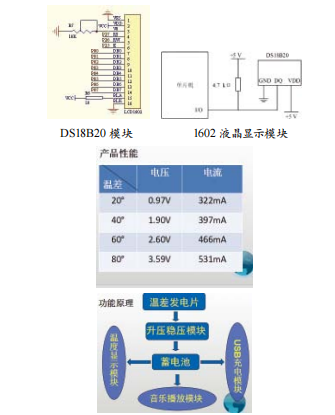

本作品基于 STC 89C52 單片機構建最小系統，并設計外圍電路，如 ：單片機控制的 DS18B20 溫度傳感器外圍電路、1602 液晶顯示電路以及 USB 接口手機充電電路。通過杯內熱水與外界大氣的溫度差，將水中熱能轉化為電能儲存到可充電的鋰電池中，作為電源使用，以實現能源的有效利用。該溫差發電裝置（20 ～ 100℃內外溫差可輸出 0.85 ～ 4.3 V 電壓）利用杯中內外溫差產生電壓，并通過 5 V 升壓模塊 ( 可將 0.8 ～ 4.8 V 電壓升高至 5 V) 輸出 5 V 左右的電壓，以供USB 接口手機充電以及提供液晶顯示屏溫度顯示所需的電能。DS18B20 模塊和 1602 液晶顯示模塊設計及功能原理如下圖所示，其溫差、電壓、電流輸出一覽表如下表所示。

3 作品創新點、應用前景和市場

該作品頗具亮點，其使用方便，智能化高 ；溫度顯示和USB 設備充電功能有效解決了人們生活中常見的麻煩 ；杯體大小適中，攜帶方便；充分利用了杯中熱水的能量無需其他能源；性價比高（能控制在 60 ～ 80 元價位），易于量產，且能靈活針對不同消費群體進行功能定制?？梢灶A(yù)見該水杯將會有廣闊的市場前景。
