問題：

有沒有一種簡單的辦法來創建適合傳感器偏置應用的高壓電源?

答案：

當然，只需使用集成精密反饋電阻的IC。

簡介

提供高精度輸出的可調高壓電源很難構建。時間、溫度和生產過程中的差異等帶來的漂移通常都會導致誤差。傳統上用于反饋的阻性網絡是常見誤差源。本文提出一種利用集成電路(IC)反饋路徑的新穎設計。此電路用于傳感器偏置應用，與利用電阻網絡提供反饋的設計相比，精度更高，漂移更低，更加靈活，甚至還能節約成本。

圖1顯示了構建可調高壓偏置電路的傳統方法。DAC用于產生控制電壓，運算放大器用于提供增益。圖1中的電路提供~0 V至110 V的輸出，控制電壓范圍為0 V至5 V。

由于高壓傳感器常常具有相當高的容性，因此一般使用電阻(R2)來將運算放大器輸出與負載隔離，避免潛在的穩定性問題。

圖1.高壓可調偏置電路的傳統方法

在某些情況下，這些電路工作得非常好。當需要更高的精度或更一致的長期性能時，利用IC實現反饋是有益的。

IC反饋實現

圖2所示電路的配置考慮了以下設計目標：

? 控制電壓：0 V至5 V

? 輸出電壓可調范圍：~0 V至110 V

? 輸出電流 > 10 mA

? 初始精度：±0.1%(典型值)

? 無需外部精密電阻

圖2中的電路主要由三部分組成：控制電壓、積分器和反饋路徑。如上文所述，反饋由集成電路而非電阻網絡提供。

控制電壓輸入范圍為0 V至5 V。22倍電路增益提供從~0V (0 V×22)到110 V (5 V×22)的輸出偏置電壓。為了產生控制電壓，選擇AD5683R。AD5683R是一款內置2 ppm/°C基準電壓源的16位nanoDAC®。選擇5 V輸出范圍，使電路能以~1.68 mV步進提供從~0 V到110 V的偏置電壓。

積分器選擇LTC6090。LTC6090是一款高壓運算放大器，能夠提供軌到軌輸出和皮安級輸入偏置電流。低輸入偏置電流對于實現所需的高精度至關重要。此外，LTC6090提供的開環增益典型值大于140 dB，因此有限環路增益導致的系統誤差大大減小。

LTC6090將反饋電壓與控制電壓進行比較，并將差值(即誤差)積分，從而將輸出(VBIAS)調整到所需的設定值。由R1和C1形成的時間常數設定積分時間，這不會影響放大器精度，因此不需要精密元件。為進行測試，負載建模為11 kΩ電阻與2.2μF電容并聯。

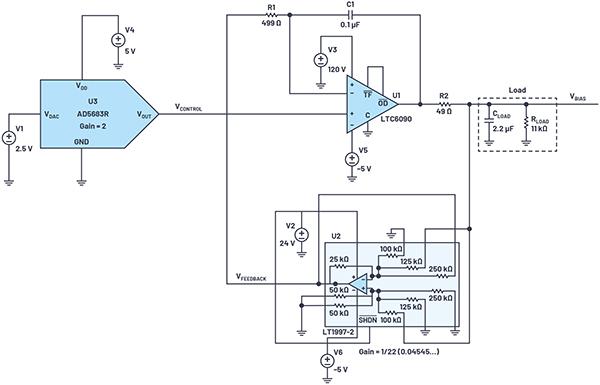

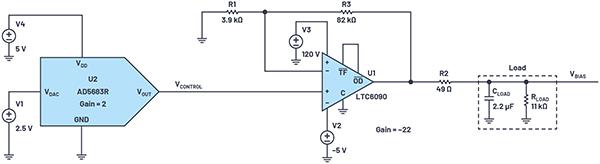

圖2.~0 V至110 V偏置的LTspice®原理圖

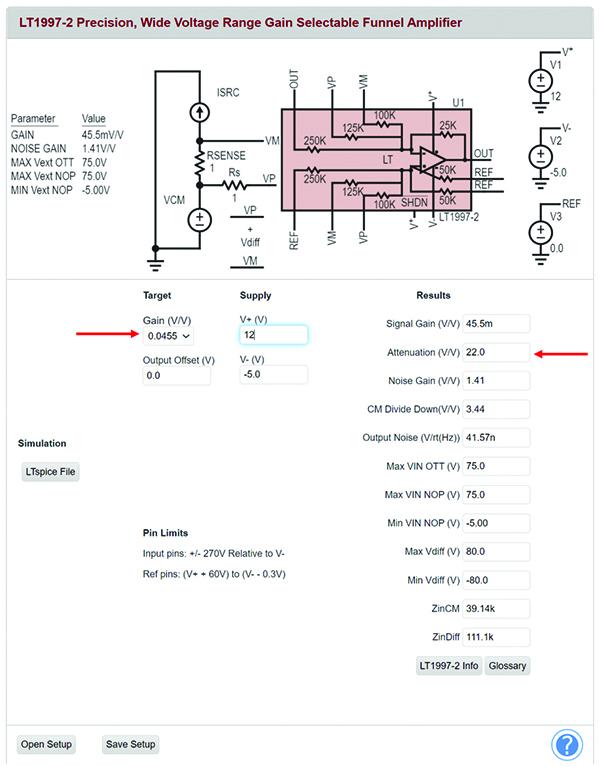

圖3.LT1997-2設計工具的屏幕截圖，衰減 = 22

LT1997-2差動放大器為反饋環路提供22倍(增益 = 0.4545...)的衰減。實現22倍衰減所需的連接可以通過LTC1997-2在線計算器輕松確定。該工具的屏幕截圖如圖3所示。

LT1997-2非常靈活，支持廣泛的增益/衰減組合。數據手冊中提供了示例，評估板通過跳線可選設置支持許多增益組合。

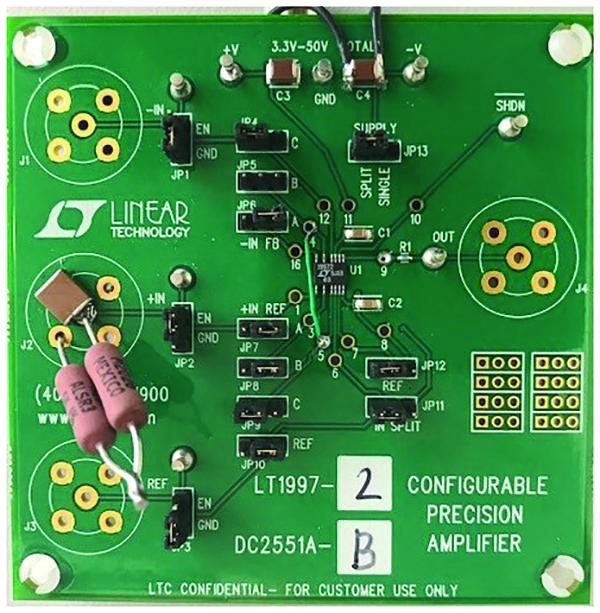

圖4.LT1997-2評估板(增益通過跳線和附加導線設置)

測試設置

電路在LTspice中建模并符合設計目標。使用以下評估板來幫助進行硬件測試：

? EVAL-AD5683R：AD5683R DAC評估板

? DC1979A：LTC6090 140 V軌到軌輸出運算放大器評估板(經修改以用于測試)

? DC2551A-B：LT1997可配置精密放大器演示板(經修改以用于測試)

? DC2275A：LT8331升壓器演示板，10 V ≤ VIN ≤ 48 V，120 VOUT，電流最高80 mA

? DC2354A：LTC7149降壓器演示板，配置為負VOUT;3.5 V ≤ VIN ≤ 55 V;VOUT = –3.3 V/–5 V/可調至-56 V，最高4 A

產生控制電壓

利用AD5683R評估板設置電路的控制電壓。該板通過USB端口連接到運行ADI公司ACE(分析、控制、評估)軟件的筆記本電腦。ACE提供了一個簡單的GUI來配置AD5683R并設置DAC輸出電壓。輸出電壓提供高壓偏置輸出的設定值。

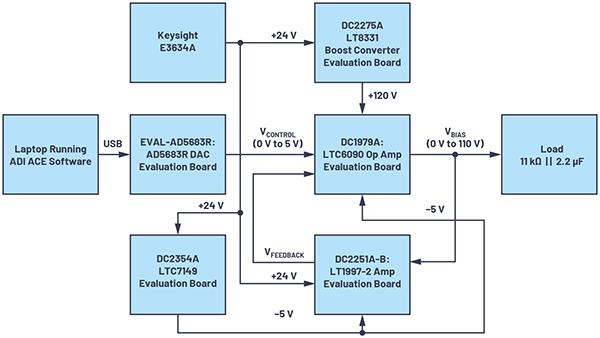

圖5.測試配置框圖

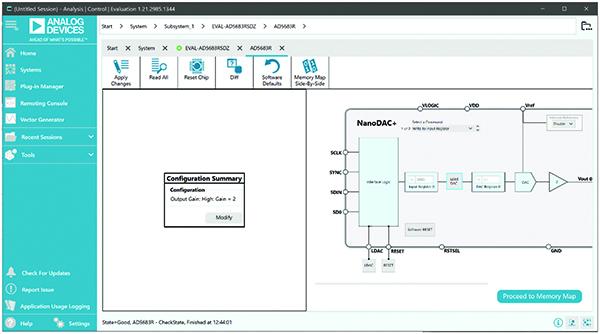

圖6.AD5683R評估板的ACE界面截圖

直流精度

表1和圖7中的測量在24°C環境溫度下使用Keysight 34460A DMM進行的。AD5683R評估板的輸出校準到四個小數位，并通過ADI公司的ACE軟件進行控制。這些結果來自一組電路板，不代表最小/最大規格。

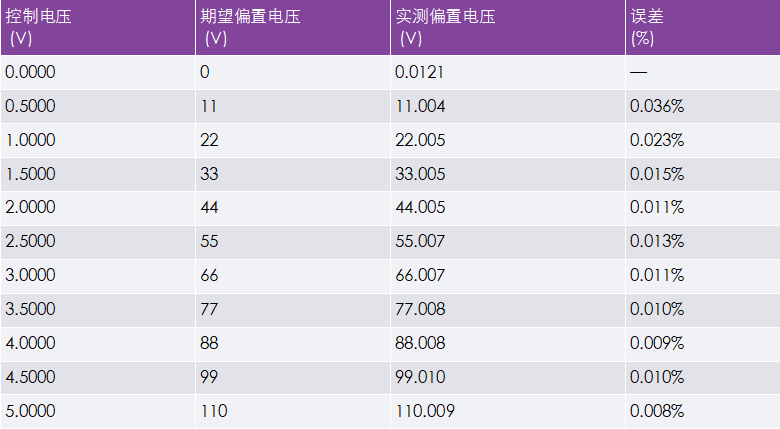

表1.實測輸出電壓與預期輸出電壓

圖7.輸出電壓誤差與偏置電壓的關系

請注意，在~40 V輸出以下，誤差由電路內的放大器失調主導。在低偏置電壓下，失調的幅度比增益誤差更大。在較高偏置電壓下，失調貢獻的誤差百分比較小，增益誤差占主導地位。本文后面會提供誤差分析和更詳細信息。

交流響應

將一個階躍函數應用于不同電壓的控制輸入。測量輸出和反饋電壓(參見圖8至圖10)。請注意，偏置電壓以斜坡形式平滑地變至所需的值。

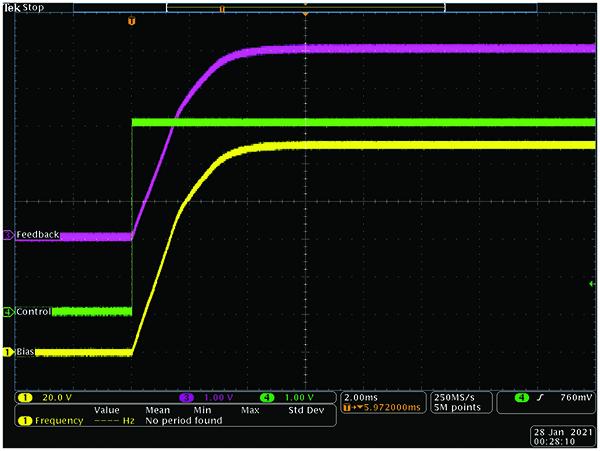

圖8.階躍響應(0 V至1 V控制輸入)

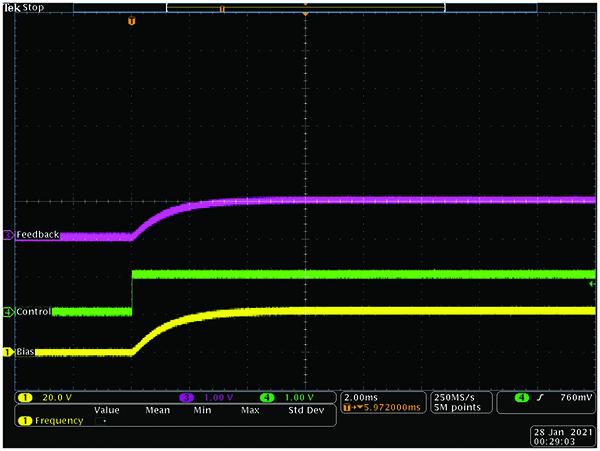

圖9.階躍響應(0 V至2.5 V控制輸入)

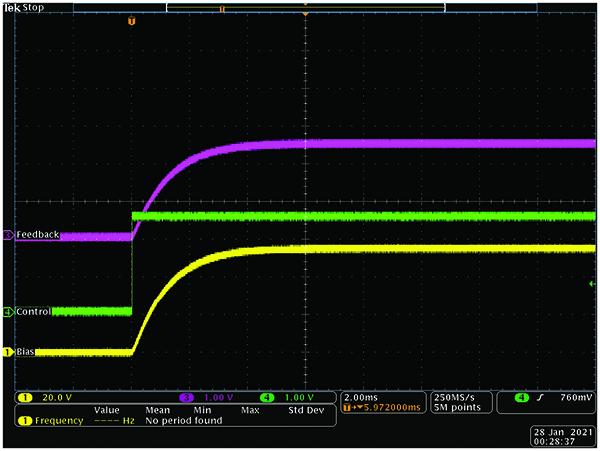

圖10.階躍響應(0 V至5 V控制輸入)

啟動波形

觀察電源和信號的啟動波形。這是為了確保不會將高電壓意外應用于偏置輸出。AD5683R提供從0 V開始的控制電壓。隨著電源電壓升高，在偏置輸出端觀察到~3V的小毛刺。鑒于偏置輸出的高壓性質，這對測試目的而言是可以接受的。

如果要在生產系統中使用該電路，建議控制電源時序，使得控制電壓首先應用，然后高壓電源啟動。該上電順序?qū)⒛鼙苊鈫?dòng)過程中偏置電壓輸出端出現高壓尖峰對的可能性。一款簡單的時序控制器(如ADM1186)便足以實現該功能。

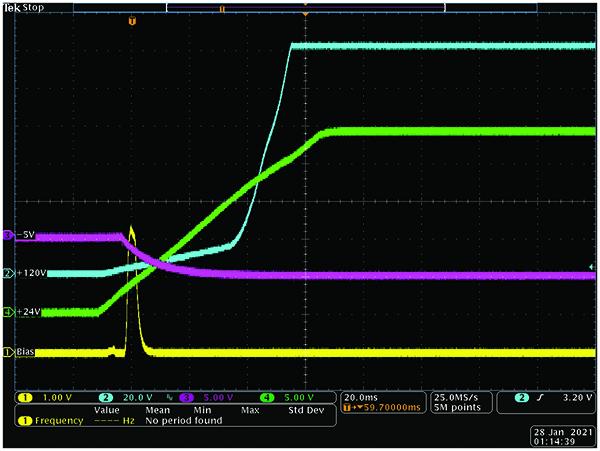

圖11.啟動波形—電源

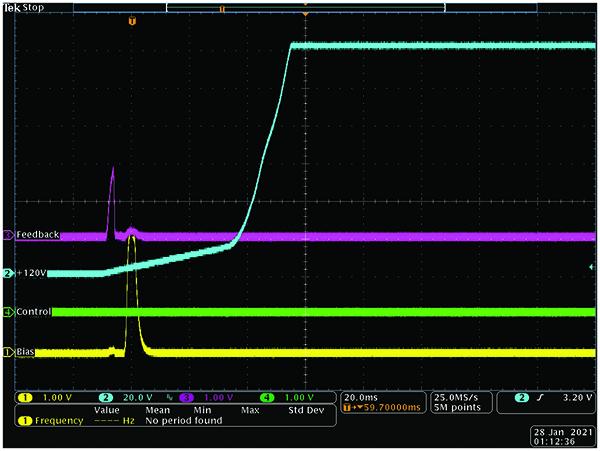

圖12.啟動波形—信號

測試設置照片

LTC6090評估板安裝在LT1997-2評估板的底部。測試設置只需要修改這些評估板。DAC和電源評估板以庫存配置使用，為簡單起見不予以顯示。

圖13.LT1997-2評估板和安裝在底部的LTC6090評估板

誤差分析

我們執行了誤差分析。電路中的主要誤差源及其典型值和最大值如表2所示。

經計算，110 V偏置輸出時的最大誤差為0.0382%或42 mV，其中包括器件變化和全溫度范圍(-40°C至+125°C)內的變化所產生的全部誤差。經計算，110 V偏置輸出時的典型誤差為0.00839%，這與實測結果(0.008%或9 mV)相吻合。

關于電源的說明

測試期間使用的硬件由±5 V、24 V和120 V電源供電。以下是關于如何選擇這些電源軌的一些附加說明：

? AD5683R DAC需要5 V電源。

? 為了實現DAC的5 V輸出，電源電壓可能必須略高于5 V。即使小負載也可能限制最大輸出值。有關其他信息，請參閱AD5683R數據手冊第15頁上的圖38。

? -5 V是為了讓LTC6090和LT1997-2能在接近0V的控制電壓輸入下工作。

? LTC6090的輸入共模范圍以比V-高 3 V為限。

? 為方便起見，使用LTC7149演示板來產生-5 V軌。

? LTC7149評估板能夠提供最高4 A輸出。

? 電路在-5 V時需要的電流小于25 mA，簡單的電荷泵逆變器就足夠了。作為例子，可以考慮ADP5600。

? 120 V用于LTC6090的V+。

? 雖然LTC6090提供軌到軌輸出，但在重負載下，V+需要額外的裕量。

? 24 V用作LT1997-2的正電源。

? 選擇該電壓是為了避免Over-The-Top®操作。LT1997-2的某些特性在Over-The-Top區域中會劣化。有關其他信息，請參閱LT1997-2數據手冊的第14頁。

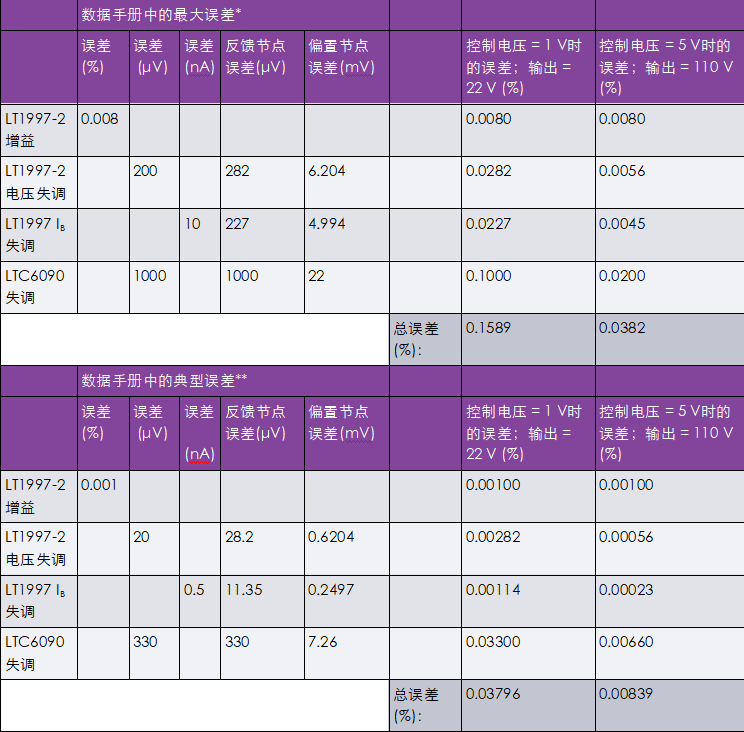

表2.輸出電壓誤差分析

* 包括器件變化和全溫度范圍

** 25°C時

IC反饋與傳統電阻網絡反饋的比較

我們來比較圖1所示傳統方法與圖2所示IC反饋方法的幾個設計指標。對于此比較，選擇LT1997-2(參見圖14)作為反饋網絡的IC。請注意，LT1997-2中嵌入了高度匹配的精密電阻。

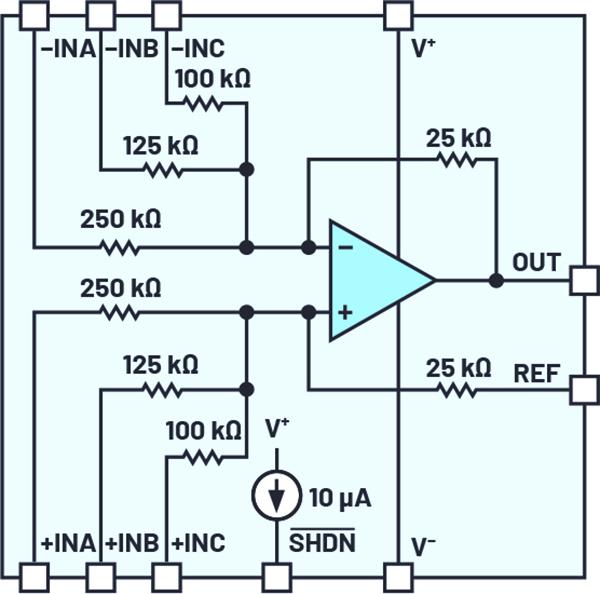

圖14.LT1997-2功能框圖

表3.LT1997-2與兩個1206分立精密電阻的比較(注意：選擇1206是因?yàn)槠涔ぷ麟妷簽?00 V)

*RT1206BRD07150KL，千片價格來自Digi-Key 2020年12月的數據

LT1997-2IDF#PBF，千片價格來自ADI網站2020年12月的數據

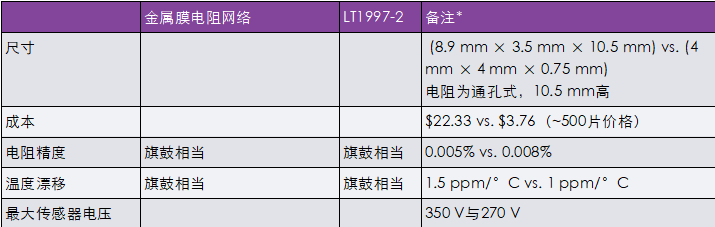

表4.LT1997-2與金屬膜電阻網絡比較

*Y0114V0525BV0L，500片價格來自Digi-Key 2020年12月的數據

LT1997-2IDF#PBF，500片價格來自ADI網站2020年12月的數據

表5.LT1997-2與硅基精密電阻比較

*MAX5490VA10000+，千片價格來自Maxim網站2020年12月的數據

LT1997-2IDF#PBF，千片價格來自ADI網站2020年12月的數據

雖然LT1997-2比兩個芯片電阻貴得多，但其性能要好得多。與金屬膜電阻網絡相比，LT1997-2在尺寸和成本方面均有優勢。與硅基電阻網絡相比，LT1997-2在精度和工作電壓方面有優勢。此外，相比于所有競爭解決方案，LT1997-2內集成不同電阻值是一個優點，在需要的時候能夠通過外部跳線提供增益靈活性。

使用集成精密電阻的IC還有一個可能不是很明顯的優點。放大器的求和結埋在器件內，未暴露給PCB。因此，這些敏感節點得以免受干擾輸入的影響。另外，在許多增益配置中，內部電阻外接到地或輸出，避免了可能影響電路精度的泄漏路徑。泄漏路徑是較高電壓電路中的常見誤差源。有關此話題的更多信息，請參閱LTC6090數據手冊的第14頁。

結論

可調高壓偏置電路傳統上采用運算放大器，通過電阻反饋網絡產生精密輸出。雖然這種方法很容易理解，但實現精密、可重復的性能很困難。利用IC而不是電阻網絡來提供反饋，可以提供更準確、更一致的結果。
