服務器、電信和工業系統中使用的大功率轉換器需要輔助電源來支持電源單元 (PSU) 的管理需求。由于對更高功率密度的需求不斷增長，這些 PSU 使用額外的附加卡來支持其輔助需求。

輔助電源通常為內部控制電子設備、電壓和電流反饋傳感電子設備、系統風扇和偏置電源供電。它是一款隔離式 DC/DC 轉換器，可生成多個隔離式輸出，為 5W 至 40W 的初級和次級側控制設備供電。圖 1 顯示了服務器 PSU 中輔助電源的典型用法。

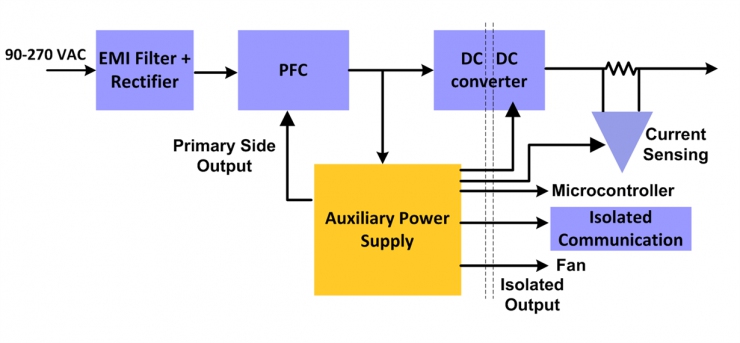

圖 1：服務器 PSU 的系統框圖

輔助電源是包含電磁干擾 (EMI) 濾波器、二極管橋和大容量電容器的較大 PSU 的一部分。大容量電容器為我們提供了整流直流總線，使這些電源成為獨立的隔離式 DC/DC 轉換器。輔助電源必須在很寬的負載范圍內（10% 負載到滿負載）具有高效率，以幫助服務器 PSU 滿足 80 PLUS 白金/鈦標準、嚴格的監管、低成本和低待機功耗，尺寸小盡可能保持高功率密度。輔助電源還需要在較寬的輸入范圍內工作（從 100V 到 400V DC）；具有多個隔離輸出；并在所有條件下保持系統電子設備通電，以檢測欠壓、過壓和過流等故障。

拓撲選擇

在為輔助電源選擇 DC/DC 轉換器拓撲時，請牢記成本、效率、輸出的增強隔離要求和外形。由于您需要隔離輸出，因此您的選擇僅限于反激、正向、半橋/全橋和推挽轉換器。

輔助電源的功率水平通常較低，從 5W 到 40W 不等。由于成本、元件要求和更大的損耗，這種低功率電平要求消除了半橋/全橋和推挽轉換器。盡管反激式和正激式轉換器拓撲的效率相當，但正向拓撲在輸出端使用了一個額外的電感器，與反激式轉換器相比，這使得它體積更大，成本更高。

由于反激變壓器實際上是一個耦合電感器，通過它在初級和次級之間發生功率存儲和傳輸，因此您不需要單獨的電感器來存儲。并且由于其他相關電路很簡單，因此反激拓撲對于需要多個輸出的低功率電平轉換器來說是一種非常流行的拓撲。

實現七路輸出的輔助電源

適用于 AC/DC 電源的25W 效率 88% 多隔離輸出輔助電源參考設計展示了一個配備齊全的 25W 輔助電源平臺，使用準諧振 (QR) 谷底開關和初級側調節 (PSR) 實現高效率. 此參考設計可在 120V 至 425V DC的寬 DC 輸入范圍內提供 25W 的連續功率。它具有使用UCC28700谷底開關 PSR CC-CV 反激控制器實現的反激功率級，以提供七個輸出：三個輸出參考變壓器的初級接地和四個完全隔離的輸出。

UCC28700系列反激式電源控制器提供恒壓(CV)和恒流(CC)輸出調節，而不需要使用光耦合器。該器件處理來自主電源開關和輔助反激繞組的信息，以精確控制輸出電壓和電流。低啟動電流，動態控制的工作狀態和定制的調制剖面支持非常低的待機功率，而不犧牲啟動時間或輸出瞬態響應。

UCC28700系列中的控制算法允許運行效率達到或超過適用標準。輸出驅動接口到MOSFET電源開關。帶谷型開關的斷續導通模式(DCM)降低了開關損耗。開關頻率和一次電流峰值幅值(調頻和調幅)的調制使轉換效率在整個負載和線路范圍內保持較高。

該控制器的最大開關頻率為130 kHz，并始終保持對變壓器峰值一次電流的控制。保護功能有助于保持主要和次要部件的應力在檢查。UCC28700允許對電纜補償水平進行編程。UCC28701、UCC28702和UCC28703器件允許使用負溫度系數(NTC)電阻進行遠程溫度傳感，同時提供固定的電纜補償電平。

UCC28700 的谷底開關特性有助于此設計實現高效率。PSR 的使用消除了對光耦合器的需要，這減少了組件數量并有助于減小外形尺寸。另一個有助于減小整體設計尺寸的特性是工作頻率。UCC28700 的開關頻率最高可達 130kHz，從而減小了磁性元件的尺寸并實現了高功率密度。此設計的外形尺寸為 35mm x 60mm，帶有一個 EE20 變壓器。實現的最大效率 >88%，最大空載功耗約為 80mW。

綜合考慮，構建輔助電源的主要挑戰是提供安全可靠的電源，同時以低功耗和低物料清單 (BOM) 成本提供高性能。
