我們是否曾經不得不在兩種我們最喜歡的甜點之間進行選擇，然后心想：“為什么我不能兩者都吃？” 好吧，工程師在使用可編程參考電壓 (V REF )進行設計時每天都會發生同樣的事情。

對于工程師來說，一個非常普遍的目標是提出提供一組功能的超低功耗設計：感知溫度、啟動計算機，甚至為我們提供我們喜歡的糖果。但是我們知道嗎，為了實現低功耗運行，工程師還放棄了其他優勢？為了實現低功耗，工程師通常必須使用 V REF進行設計，以提供非常低的電流，但會在整個工作溫度范圍內造成精度損失。有沒有辦法讓這些工程師也吃蛋糕？我想你知道答案。

首先，讓我們來看看我所說的 V REF精度是什么意思以及直接影響精度的條件。對于這個例子，我將使用常用的TL431來驅動我的分析。如果我們有一個類似于圖 1 的電路，我們可以設置 R1 和 R2 以根據 V REF獲得所需的 V KA輸出。我們可以在本應用筆記中找到有關如何執行此操作的更多信息。

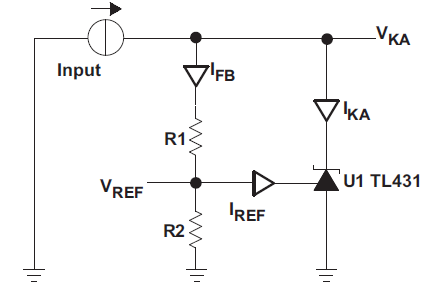

圖 1：電源限流器

V REF并不總是在其標稱值；事實上，它保證有一個基于設備工作條件的偏移量。表 1 顯示了直接影響 V REF的規格表。

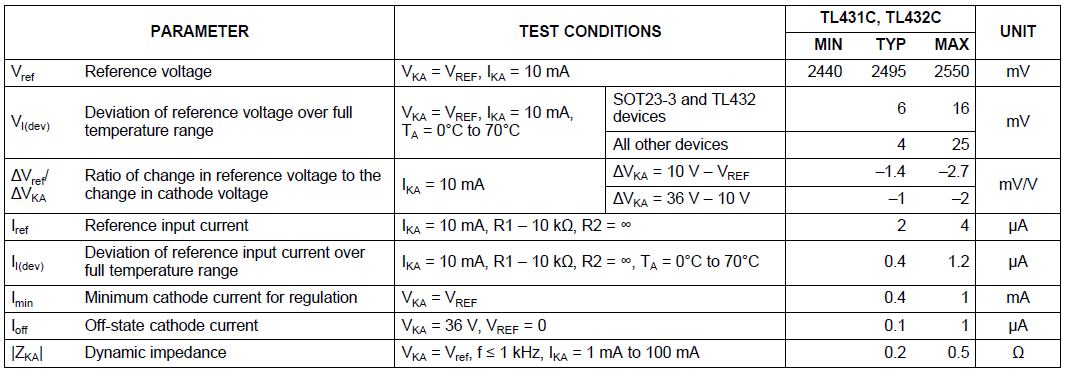

表 1：TL431 電氣規格

假設 V KA = 5V 和陰極電流為 2mA，我們可以使用公式 1通過添加這些參數（典型值）的集體效應來計算有效VREF。

  (1)

這告訴我們，對于 TL431，有效 V REF現在為 2.4899V，或 0.2% 的準確度，這在視覺上沒有顯著差異。但是一旦達到最大值（這通常發生在高溫下），我們就會得到2.539V的有效 V REF，即 1.78% 的準確度。

這對我們的系統有何影響？

在模擬環境中，總電壓漂移可能是觸發運算放大器的必要閾值，最大 44.5mV/最小偏移可能意味著穩壓和待機之間的差異，這可能導致系統故障。但是，當我們考慮使用 TL431 作為模數轉換器 (ADC) 的參考時，這將成為一個更大的問題。最低有效位 (LSB) 電壓是根據轉換器的位數精度確定的。假設 5V 和 8 位 ADC 的條件相同，LSB 為 19.53mV，這在典型操作期間應該沒問題，如等式 2 所示。但是隨著溫度的變化，操作會發生變化，系統可能會讀取錯誤數據或執行不正確。

 (2)

那么如何解決精度問題并保持低功耗運行呢？一種解決方案是ATL431，它具有較低的運行功率，但顯著提高了精度。在與以前相同的條件和設計參數下使用 ATL431，我們將獲得2.499V (0.95mV)的有效 V REF，或 0.03% 的精度。在考慮模擬操作時，這會給我們帶來更大的誤差幅度，但更重要的是，我們現在可以使用分辨率更高的 ADC（公式 3）：

(3)

最后，在正確方向上的微小變化可以產生更多與我們圍繞 TL431 的原始設計折衷的結果。該ATL431是那些能夠提供足夠好的省電也有精度的提高的解決方案之一，而不必犧牲一個用于其他。最后，即使妥協，也有可能兩全其美。
