討論一下延長物聯網耗電設計的電池壽命的方法，包括不同的軟件改進和設備選項。

根據終端設備的特性，軟件可以成就或打破我們對電池壽命的期望。無線連接的設備可以通過延長待機時間和減少報告數據的頻率來延長電池壽命。

以傳感器到云的 Sub-1GHz 設備為例。溫度、濕度和空氣純度水平等環境數據不會很快發生變化，因此每 30 或 60 分鐘的報告間隔就足夠了。在待機期間，傳感器可能處于休眠狀態；只有無線電可能必須以更快的間隔時間喚醒以檢查回網關并查看用戶是否請求了新數據。

一些終端設備有更嚴格的限制，無法入睡。例如，對于煙霧探測器或安全設備，檢測到的煙霧或玻璃破碎是必須立即報告的關鍵事件。有一些技巧可以通過這些應用程序中的軟件更改來延長電池壽命。為延長電池壽命，如果安裝位置距離網關較近，我們可以降低無線發射功率。另一個技巧是在無線微控制器 (MCU) 休眠時讓關鍵傳感器始終開啟，等待事件發生。傳感器喚醒 MCU 以發送關鍵事件消息。

為我們的應用選擇合適的低功耗設備是延長電池壽命的另一種方法，但由于設備眾多，很難找到合適的設備。我想重點介紹兩種在傳感器到云生態系統中很有用的設備。第一個是LPV802 納米功率雙運算放大器 (op amp)，它可以在我們的低功耗無線 PIR 運動檢測器參考設計中實現始終開啟的超低功耗運動感測，支持傳感器到云網絡。運算放大器有很多用途，但該設備也非常適合煙霧探測器和任何優先考慮低功耗的應用。

LPV801（單通道）和 LPV802（雙通道）組成了超低功耗運算放大器系列，適用于由電池供電的無線和低功耗有線設備 中的 感測應用。LPV80x 放大器的帶寬為 8kHz，靜態電流為 320nA，可最大限度降低運行電池壽命至關重要的設備（如 CO 檢測器、煙霧檢測器和 PIR 運動檢測器）消耗的功率。

除超低功耗特性外，LPV80x 放大器還具有實現毫微微安偏置電流的 CMOS 輸入級。LPV80x 放大器還特有一個負軌感測輸入級和一個相對于電源軌的擺幅為毫伏級的軌到軌輸出級，從而盡可能保持最寬的動態范圍。LPV80x 設有電磁干擾 (EMI) 保護，可降低來自手機、WiFi、無線電發射器和標簽閱讀器的無用射頻信號對系統造成的影響。

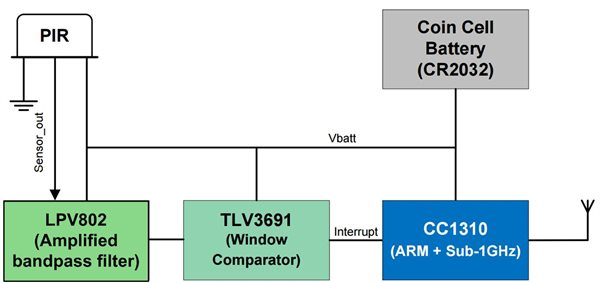

圖 1：無線被動紅外 (PIR) 運動檢測器參考設計框圖

可能感興趣的第二個器件是 DRV8833 雙 H 橋電機驅動器，具有低功耗睡眠和驅動兩個直流電機或一個步進電機的能力。該器件具有兩個 H 橋驅動器，能夠驅動兩部直流刷式電機、一部雙極步進電機、多個螺線管或其他感性負載。

每個 H 橋的輸出驅動器模塊由配置為 H 橋的 N 溝道功率 MOSFET 組成，用于驅動電機繞組。每個 H 橋均具備調節或限制繞組電流的電路。

雙路 H 橋電流控制電機驅動器

可以驅動兩部直流電機或一部步進電機

低金屬氧化物半導體場效應晶體管 (MOSFET) 導通電阻：高側 (HS) + 低側 (LS) 360mΩ

輸出電流（VM = 5V，25°C 時）

采用 PWP/RTY 封裝：每條 H 橋的 RMS 電流為 1.5A，峰值電流為 2A

采用 PW 封裝：每條 H 橋的 RMS 電流為 500mA，峰值電流為 2A

可以將輸出并聯，以實現

3A RMS 電流、4A 峰值電流（PWP 和 RTY 封裝）

1A RMS 電流、4A 峰值電流（PW 封裝）

寬電源電壓范圍：
2.7V 至 10.8V

PWM 繞組電流調節/電流限制

耐熱增強型表面貼裝封裝

該器件利用故障輸出引腳實現內部關斷功能，提供過流保護、短路保護、欠壓鎖定和過熱保護。另外，還提供了一種低功耗休眠模式。

可調限流電路是該設備的另一個不錯的特點。我們可以通過避免因電機停轉或其他故障而產生的不必要的電機電流來延長電池壽命。智能電子鎖、阻尼器和執行器系統以及任何小型電機應用都可以從低功率限流電機驅動器中受益。

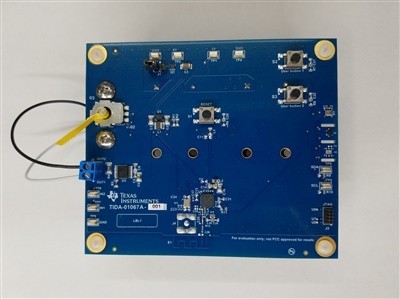

圖 2：智能阻尼器參考設計板上的 DRV8833 (U3)

德州儀器 (TI) 有幾個使用 DRV8833 電機驅動器的參考設計。
