DC/DC 轉換器領域的常識是，降壓轉換器或穩壓器集成電路 (IC)，例如 LM5017 系列，可以從正 V IN產生負 V OUT。乍一看，使用降壓穩壓器 IC 的反相降壓-升壓轉換器的原理圖看起來與降壓轉換器非常相似（圖 1a 和 1c）。但是，這兩個電路在電壓和電流電平、開關電流和布局方面存在重要差異。

我討論了 V IN范圍、V OUT范圍和可用輸出電流 I OUT max之間的差異。由反相降壓-升壓轉換器和降壓轉換器的開關電流流動路徑的差異引起的布局差異（盡管很關鍵）尚不清楚。

圖 1 說明了降壓轉換器和反相降壓-升壓轉換器中開關電流的差異。在降壓轉換器（圖 1a 和 1b）中，輸入回路——包括輸入電容器 C IN、高側開關 QH 和同步整流器 QL，承載高 di/dt 開關電流。包括同步整流器QL、電感器L1和輸出電容器C OUT的輸出回路具有相對連續的電流。因此，雖然優化輸入電流環路面積至關重要，但優化輸出電流環路面積并不重要。

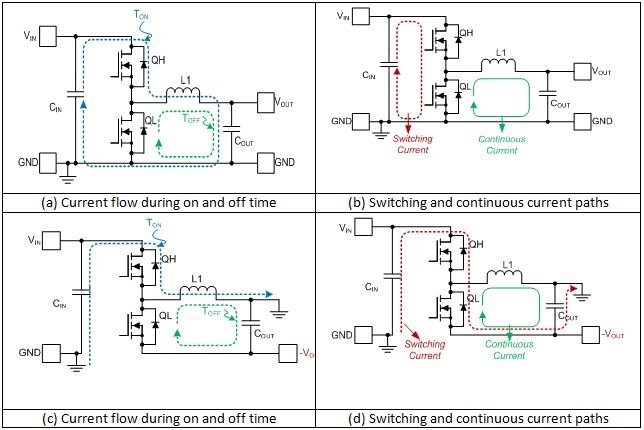

圖 1：降壓轉換器中的開關電流 (a, b)；和一個反相降壓-升壓轉換器 (c, d)

反相降壓-升壓轉換器中的輸入和輸出電流環路包含與降壓轉換器中相同的元件（圖 1c 和 1d）。輸入回路具有輸入電容器 C IN、控制 FET QH 和同步整流器 QL。輸出電流回路由同步整流器QL、濾波電感L1和輸出電容器C OUT 組成。然而，在反相降壓-升壓轉換器中，輸入和輸出電流環路都承載高 di/dt 開關電流，因?yàn)闉V波電感器在開關子間隔之間從 C IN切換到 C OUT。

由于降壓和反相原理圖的相似性，開關電流路徑的差異經常被忽視，許多反相降壓-升壓設計和布局就像降壓轉換器一樣完成，僅優化了輸入電流回路對于一個小的循環區域。降壓到反相降壓-升壓轉換通常僅被視為 V OUT和接地引腳的重新連接。但是這種方法沒有考慮到不同的電流在一個簡單的降壓和反相降壓-升壓轉換器（使用相同的穩壓器 IC）中流動會導致這些問題：

· 圖 1c 和 1d 中所示的開關電流路徑可能具有顯著的寄生電感，從而導致開關節點上出現更高的尖峰，從而產生以下不利后果：

· 開關電流流經非優化電流回路會導致更高的電磁干擾 (EMI) 和噪聲。

· 在反相降壓-升壓配置中，MOSFET 在 |V IN + V OUT |頂部看到更高的尖峰電壓。電壓。

· 對于相同的電感電流，通過輸出電容器的開關電流具有比降壓轉換器更高的均方根 (RMS)（發熱）含量。輸出電容器中的不連續電流也會導致更高的輸出紋波。因此，設計人員在選擇輸出電容器時必須牢記這些較高的紋波電流，以滿足 V OUT紋波和 I RMS電流額定值。圖 2 比較了降壓轉換器和反相降壓-升壓轉換器中的輸出電容器紋波電流。

圖 2：降壓轉換器 (a, b) 的輸出濾波電容器中的紋波電流很小，因?yàn)殡姼衅魇冀K連接到輸出節點。由于流經輸出電容器的電流的不連續性，反相降壓-升壓轉換器 (c, d) 的輸出濾波電容器中的紋波電流要高得多。

圖 3 顯示了如何優化反相降壓-升壓功率級以實現更低的 di/dt 輸入和輸出環路。圖 4 顯示了使用 LM5017（一款 100V 同步降壓穩壓器）的反相降壓-升壓功率級布局示例。 LM5017是一款100 V 600 mA恒定導通時間（COT）同步降壓穩壓器，集成了高側和低側MOSFET，可用于需要不同輸入和輸出軌的多種應用。由于它可以高效工作調節更高的電壓，非常適合48 V電信和42 V汽車電源總線軌。

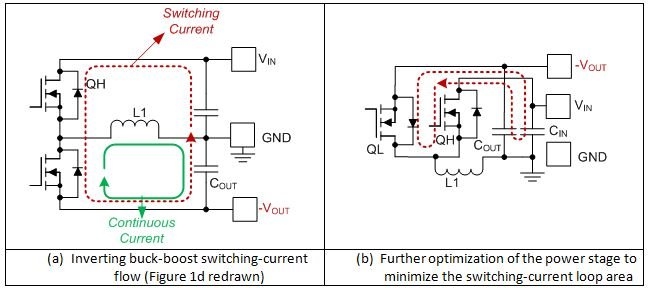

圖 3：優化功率級組件以最小化開關電流環路面積 (a) 識別電流環路 (b) 最小化電流環路

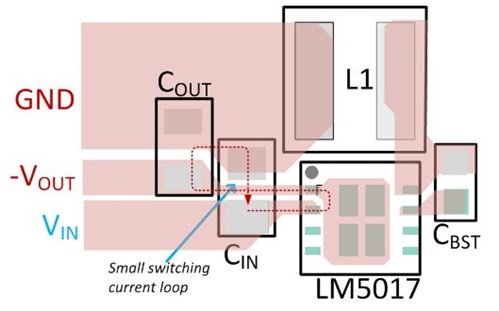

圖 4：基于 LM5017 同步降壓穩壓器的反相降壓-升壓轉換器的示例布局

結論

設計人員通常使用降壓穩壓器來創建反相降壓-升壓穩壓器。但是降壓電路和反相降壓-升壓電路之間的開關電流流動存在重大差異。設計人員尤其應注意輸出濾波電容的選擇和開關電流環路布局，以實現最佳的可靠性和噪聲性能。
