當我們需要執行降壓電源轉換時，開關穩壓器是一種高效的設備。由于新的應用，這些產品的寬輸入電壓 (V?IN?)空間（TI 認為 >30V）已經增加了這些產品的使用。

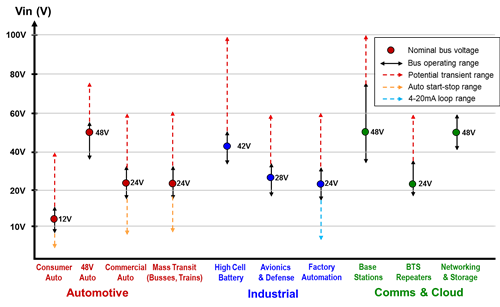

圖 1 顯示了具有寬 V IN 的主要應用，以及它們的標稱總線工作電壓范圍和 DC/DC 轉換器將看到的瞬態范圍。

在這些應用中，用于汽車和大容量電池應用（例如電動自行車、GPS 跟蹤器和無人機）的 48V 電池的出現轉化為對高達 48V 的寬 V IN 的需求不斷增長。> 48V 空間要求 DC/DC 轉換器承受由拋負載、雷擊和電機反電動勢等因素引起的高達 100V 的瞬變，同時仍可調節 12V 和 5V 輸出。

圖 1：按應用劃分的工作電壓范圍

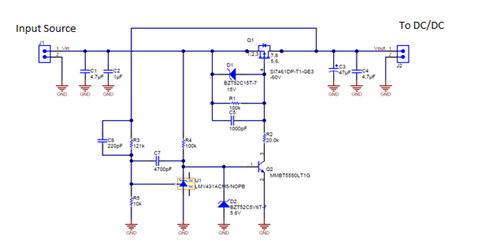

設計人員傳統上通過在前端放置鉗位電路來處理這些瞬變，以便轉換器看不到尖峰。圖 2 顯示了一個汽車系統示例，其中前端電路向設計中添加了十多個組件。所有這些組件都會增加額外的成本和空間。此外，隨著電壓升高，二極管和電容器等關鍵組件的額定值也會增加，這會成倍增加成本。

TI 的寬輸入電壓 DC/DC Fly-Buck? 轉換器系列產品可在高達 100VDC 的電壓下工作，避免了這些問題。

圖 2：汽車系統的鉗位電路

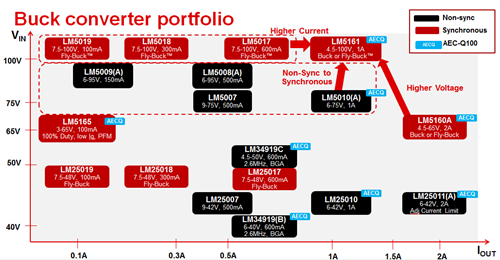

圖 3 顯示了 TI 的寬 V IN恒定導通時間 (COT) 降壓轉換器產品組合。這些轉換器不僅消除了鉗位電路，而且 COT 架構進一步簡化了設計，因?yàn)樗恍枰a(bǔ)償并且可以保持高降壓比，從而消除中間軌。非同步 LM5007 和 LM5009 已在電表和電動工具中流行，而 LM5017、LM5018 和 LM5019 等低電流同步器件在伺服驅動領域流行。

LM5007 0.5A 降壓開關轉換器 具有 實現低成本高效率的降壓穩壓器所需的全部功能。此高電壓轉換器具有集成型 80V、0.7A N 通道降壓開關，可在 9V 至 75V 的輸入電壓范圍內運行。該器件易于實施，采用 8 引腳 VSSOP 封裝和熱增強型 8 引腳 WSON 封裝。

該轉換器使用了滯環控制方案，PWM 導通時間與 VIN 成反比。憑借這一特性，該器件在負載和輸入電壓發生變化時，工作頻率能夠保持相對恒定。滯環控制無需任何環路補償并可提供快速瞬態響應。該器件實現了智能電流限制，其強制關閉時間與 VOUT 成反比。該電流限制方案可在減小負載電流折返的同時確保實現短路保護。其他保護 特性 包括通過自動恢復功能實現的熱關斷、VCC 和柵極驅動欠壓鎖定以及最大占空比限幅器。

我們可以為隔離式偏置電源配置 TI 的 LM5017、LM5018 和 LM5019 同步轉換器，使這些部件成為放大器偏置、絕緣柵雙極晶體管 (IGBT) 偏置和 RS-485 等通信偏置的最佳選擇。這里的優點是 Fly-Buck? 拓?fù)洳恍枰魏未渭?jí)反饋電路，例如光耦合器和變壓器輔助繞組。

LM5018是一個100 v, 300 ma的同步降壓穩壓器，集成了高側和低側mosfet。在LM5018器件中采用的恒定定時(COT)控制方案不需要環路補償，提供了優秀的瞬態響應，并使非常低的降壓比。接通時間與輸入電壓成反比變化，導致在輸入電壓范圍內幾乎保持恒定的頻率。高壓?jiǎn)?dòng)調節器為集成電路的內部操作和集成柵極驅動器提供偏置電源。

峰值限流電路可防止過載。欠壓鎖定(UVLO)電路允許獨立編程輸入欠壓門限和遲滯。其他保護功能包括熱關閉和偏置電源欠壓鎖定。

為了滿足 100V 轉換器（帶有電機驅動器和 GPS 跟蹤器）的更高電流需求，LM5161 具有 100V 輸入電壓范圍和 1A 電流范圍。它也是 TI 首款通過 AECQ-100 認證的 100V 穩壓器，可用于 48V 汽車應用。

傳統上，100V 設備被開發用于電信應用，但現在在汽車和多節電池應用中看到了用例。雖然 48V 汽車和高芯電池空間仍在不斷涌現，但與每一種技術趨勢一樣，隨著應用的成熟，功率密度必然會增加。由于尺寸限制，在前端集成鉗位電路將更具挑戰性，并且具有更高電流能力的高壓轉換器（如 LM5161）將找到更多用例。
