1用電負荷數據分析

(1）可參照電力監控?cái)?shù)據,逐級分析高峰、低谷負荷期并統計時間段等。比如:分析供用電系統數據,發現1、6、7、8、11、12月為高峰負荷期,2、3、4、5月為次高峰負荷期,9、10月為低負荷期。

用電高峰負荷期處于總裝機容量的80%～100%。2019年8月約有17天的高峰時段,負荷占比為90%～98%:12月約有21天的高峰時段,負荷占比為90%～96%。低負荷期處于總裝機容量的60%～85%,用電狀況良好。

綜上所述,在用電高峰期,從運行安全性考慮,經常采用限電拉路措施,造成了停供電的可能:緊急情況下還會啟用小容量應急電源予以應對。這些緊急措施對于加工企業來說,增加了安全生產風險,且必然造成經濟效益損失。

(2）分解各區域供電數據。比如:該企業分為A、B、C、D四個區域,根據各區域監控平臺數據以及現場實抄數據分析,A區域負荷占比為10%～20%:B區域占比為20%～25%:C區域占比為20%～50%,且每日負荷波動較大:D區域?yàn)槊裼脜^(qū)域,屬于居民用電,占比為10%～25%。

綜上所述,每日08:00一16:00為同期用電高峰期,16:00一20:00為次高峰期,20:00一次日08:00為低谷期。找準高峰時段后,只要將尖峰段"削平"即可緩解同期高峰負荷的壓力。另外,可以充分利用低谷時段,實施"削峰填谷"的運行策略。

2管理層面和技術層面解決方式

供能不足的關鍵在于負荷開啟時間極度同期。管理層面:采取生產區域錯峰用電方式,根據加工任務,調整設備開啟同期時段,在一定程度上可緩解總?cè)萘坎蛔銓?dǎo)致的超負荷現象。但在生產環節全部開啟的情況下,錯峰方式并不能完全解決超負荷問題,只能采取"削峰填谷"的方式,建設一套儲能系統,讓負荷高峰區變得平緩。

3建設儲能系統,緩解供電壓力

3.1儲能系統作用

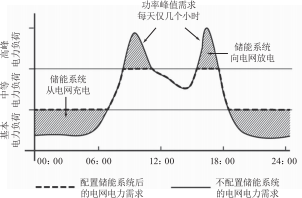

該儲能系統能提供削峰填谷、平抑電價、應急備電功能,并能為上級電力部門提供輔助服務,從而有效控制用電費用。配置儲能系統前后電力需求預估如圖1所示。

圖1配置儲能系統前后電力需求預估

3.2儲能系統的布局及設計選擇

以配置典型的500kw/2Mw·h儲能系統為例接入10kV母線。充放電能力最大500kw,約占總?cè)萘康?%,可將高峰時刻的負荷降低到原容量的92%以下,新增500kw充放電能力小于用電低谷、平段之間的容量差,充電時不會造成總用電負荷超載。

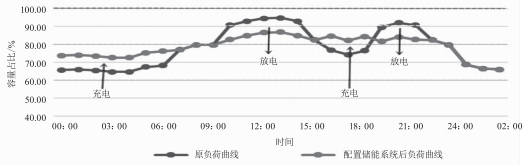

以一年中某天為例,配置儲能系統前后負荷曲線對比如圖2所示,原負荷曲線因配置儲能系統而實現"削峰填谷"。

4建設儲能系統效益計算

(1）北京電價時段劃分:高峰時段(10:00一15:00,18:00一21:00）、平段(07:00一10:00,15:00一18:00,21:00一23:00）、低谷時段(23:00一次日07:00）。根據北京電價時段,儲能系統每日充放電2次:在谷段23:00一次日07:00進行第一次充電4h,保證電池s0C為100%,在高峰時段10:00一15:00進行第一次放電:在平段15:00一18:00進行第二次充電3h,在高峰時段18:00一21:00進行第二次放電。

(2）北京市現行階梯銷售電價:根據《關于調整本市一般工商業銷售電價有關問題的通知》(京發改(2019)758號）,1～10kV電壓等級的一般工商業用戶尖峰時段電價為1.4167元/(kw·h）,高峰時段電價為1.2884元/(kw·h）,平段電價為0.7697元/(kw·h）,低谷時段電價為0.3023元/(kw·h）。由此可見,尖峰、低谷時段電價差額為1.1144元/(kw·h）,高峰、低谷時段電價差額為0.9861元/(kw·h）,平谷時段電價差額為0.4674元/(kw·h）,高峰、平段電價差額為

圖2配置儲能系統前后負荷曲線對比

注:圖中充電為儲能系統從電網充電,放電為儲能系統向電網放電.

0.5187元/(kw·h）。

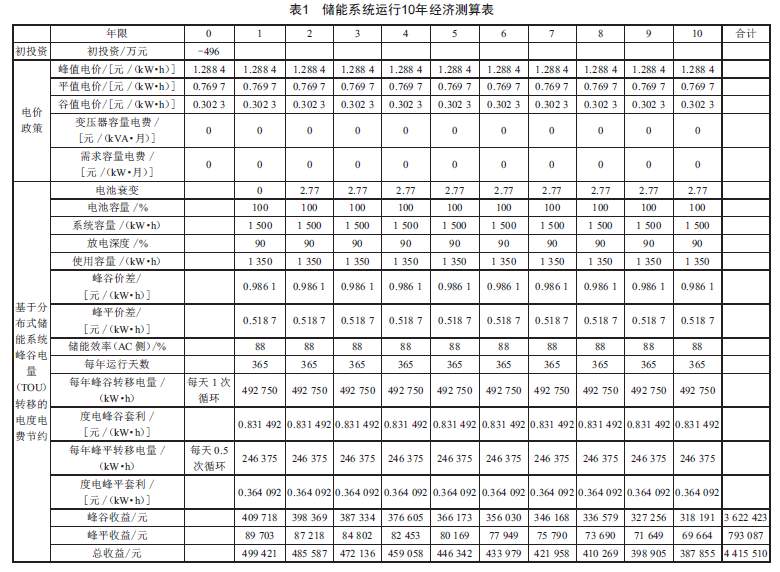

(3）儲能系統運行10年經濟測算表如表1所示。

綜上所述,加入儲能系統,一方面可以對整個供電系統進行必要的擴容,另一方面可以"削峰填谷",形成峰谷價差利潤。該系統投資金額約496萬元,年平均收益約44萬元,10年合計收益約440萬元。

5結語

本文通過對某加工企業負荷數據的分析,分解出高峰及低谷用電時段,得出以下結論:面對調整同期性無法解決的問題及不能限電的情況,通過投資建設一套儲能系統來保證持續供電的要求十分必要。雖然投資額為496萬元,10年回收金額約440萬元,但在保障供電安全和持續用電方面還是值得的。
