引言

熱力電廠的建設要經歷可行性研究、設計、施工、調試、投產等過程,其中電廠倒送電是新建電廠調試期間的重點工作。倒送電主要是指從外部電網向電廠送電,其目的主要是在電廠建設中、檢修時以及發電機并網中提供電源。本文所介紹的倒送電是指建設中為電廠提供電源的情況。倒送電操作前期準備工作煩瑣,涉及的單位、人員較多 ,必須提前做好相關準備,按計劃執行。

對于建設單位,應發揮主導作用,全面統籌倒送電操作:對于監理單位,應做好監督管理工作,為倒送電操作的順利進行保駕護航:對于施工單位,應做好倒送電相關設備的安裝工作,保證設備正常運行:對于調試單位,應為倒送電操作提供技術指導與支持,解決技術難題:對于生產單位,應做好相關倒送電操作人員的培訓工作,并提供倒送電操作所需物資:對于設計單位,應做好設計方面的技術把關:對于設備供貨商,應保證倒送電相關設備功能完好,能適應現場實際情況。

1倒送電應具備的條件

(1）與倒送電操作相關的一、二次電氣設備的安裝工作已全部結束,相關靜態試驗已完成,并已辦理相關驗收手續:(2）復核所有相關設備的繼電保護裝置定值設置與定值單一致,繼電保護裝置無異常:(3）確認變壓器相關試驗已完成,并已辦理相關驗收手續:(4）確認所有一次設備要有明顯的接地線,并與接地網連接可靠,接地網的接地電阻應在規定范圍內:(5）檢查與倒送電操作相關的各系統二次回路,確認保護、信號、操作及控制回路與設計圖紙一致,相關試驗已完成:(6）相關配電室應鎖好門窗,帶電區域應設置遮欄和警示牌,相關帶電體周圍應無雜物,道路暢通平整,電纜溝已清理干凈,電纜溝及管道溝蓋板均應蓋好:(7）消防設施完善 ,重點防火區域應有足夠的滅火器材并經有關部門驗收合格:(8）通信設備功能完好、數量充足,照明滿足操作要求,事故照明試驗正常,現場通風正常:(9）與操作相關的設備編號正確、清晰:(10）所有操作人員應提前接受與操作相關的培訓,熟悉設備操作方法,并通過相關考試:(11）進行倒送電操作前 ,已與相關單位、部門溝通聯系:(12）與本次試操作有關的圖紙、試驗記錄、繼電保護定值單等資料準備齊全,帶至現場以備查閱:(13）將本次倒送電操作所有的斷路器、隔離開關均轉為冷備用狀態 :(14）檢查受電范圍的接地刀閘、接地線已全部分閘、拆除 ,測量所有將受電的線路、母線等設備絕緣合格。

2倒送電操作具體步驟及注意事項

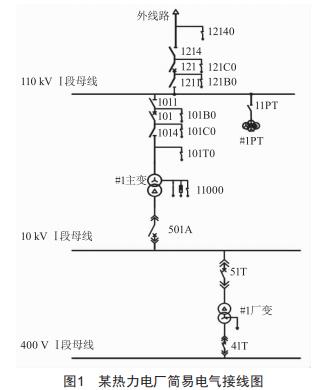

升壓站倒送電要調度部門下令,但電廠必須提前將設備的命名情況提交調度,由調度編制充電方案。倒送電操作對主變進行全電壓沖擊5次,對廠變進行全電壓沖擊3次,對母線進行全電壓沖擊2次,以試驗設備功能是否完好 ,安全性是否滿足要求。下面以某熱力電廠簡易電氣接線系統(圖1）為例 ,給出倒送電操作具體步驟及注意事項。

#1主變電壓沖擊5次,110kVI段母線、10 kV I段母線、400V I段母線全電壓沖擊2次,#1廠變?nèi)妷簺_擊3次,應無異常現象,沖擊合閘在變壓器高壓側進行,每次間隔時間為5min。

(1）檢查聯絡線121開關在分閘狀態,聯絡線線路地刀 12140、聯絡線外線側地刀121C0、聯絡線母線側地刀121B0 在斷開位置,110kV I 段母線PT地刀11PT0在斷開位置,投入聯絡線所有保護,投入110kV1段母線PT一、二次保險、空開,后臺合上110kV I 段母線PT刀閘,遠控合上聯絡線外線側1214刀閘:(2）待調度將聯絡線充電正常后,檢查聯絡線PT回路相位、相序正確,至各設備測量、儀表、保護顯示正確:(3）遠控合上聯絡線母線側1211刀閘:(4）遠控合上聯絡線121開關對110kV1段母線進行第一次全電壓沖擊試驗,檢查110kV1段母線電壓正常,現場無異常,各儀表顯示正常,15min后斷開聯絡線121開關(注:聯絡線121開關若有同期功能則采用同期合閘）:(5）待5min后,遠 控合上聯絡線121開關對110kV I段母線進行第二次全電壓沖擊試驗,檢查110kVI段母線電壓正常,現場無異常,各儀表顯示正常,110kV I段母線全電壓沖擊試驗完成:(6）檢查#1主變高壓側101開關在分閘狀態,#1主變低壓側501A開關在試驗位置 ,#1主變高壓側地刀101B0、101C0、101T0在斷開位置,投入#1主變所有保護,遠控合上#1主變高壓側1011刀閘 ,遠控合上#1主變高壓側1014刀閘:(7）遠控合上#1主變高壓側101開關對#1主變壓器進行第一次全電壓沖擊試驗,檢查#1主變壓器本體聲音無異常,#1主變壓器各參數顯示正常,15min后斷開#1主變高壓側101開關 :(8）待5 min后 ,遠控合上#1主變高壓側101開關對#1主變壓器進行第二次全電壓沖擊試驗,檢查#1主變壓器本體聲音無異常,#1主變壓器各參數顯示正常,10 min后斷開#1主變高壓側101開關:(9）待5 min后,遠控合上#1主變高壓側101開關對#1主變壓器進行第三次全電壓沖擊試驗,檢查#1主變壓器本體聲音無異常,#1主變壓器各參數顯示正常 ,5 min后斷開#1主變高壓側101開關: (10）待5min后,遠 控合上#1主變高壓側101開關對#1主變壓器進行第四次全電壓沖擊試驗,檢查#1主變壓器本體聲音無異常,#1主變壓器各參數顯示正常,5min后斷開#1主變高壓側101開關:(11）待5min后 ,后臺合上#1主變高壓側101開關對#1主變壓器進行第五次全電壓沖擊試驗,檢查#1主變壓器本體聲音無異常,#1主變壓器各參數顯示正常:(12）將#1主變低壓側501A開關搖至工作位置,同期合上#1主變低壓側501A開關對10kVI段母線進行第一次全電壓沖擊,檢查10kVI段母線電壓正常,現場無異常,各儀表顯示正常,15min后斷開#1主變低壓側501A開關:(13）待5 min后 ,同期合上#1主變低壓側501A開關對10kV I 段母線進行第二次全電壓沖擊,檢查10kVI段母線電壓正常,現場無異常,各儀表顯示正常,10kV I段母線全電壓沖擊試驗完成:(14）檢查#1廠用工作變高壓側51T開關、#1廠用工作變低壓側41T開關在試驗位置 ,投入#1廠用工作變保護,將#1廠用工作變高壓側51T開關搖至工作位置:(15）遠控合上#1廠用工作變高壓側51T開關對#1廠用工作變進行第一次全電壓沖擊試驗,檢查#1廠用工作變本體聲音無異常 ,溫度、散熱風扇正常,#1廠用工作變各參數顯示正常,15 min后斷開#1廠變高壓側51T開關:(16）待5min后,遠控合上#1廠變高壓側51T開關對#1廠用工作變進行第二次全電壓沖擊試驗 ,檢查#1廠用工作變本體聲音無異常 ,溫度、散熱風扇正常,#1廠用工作變各參數顯示正常,10 min后斷開#1廠用工作變高壓側51T開關:(17）待5min后,遠控合上#1廠變高壓側51T開關對#1廠用工作變進行第三次全電壓沖擊試驗 ,檢查#1廠用工作變本體聲音無異常 ,溫度、散熱風扇正常 ,#1廠用工作變各參數顯示正常:(18）檢查400V I段母線上所有開關均在試驗位置,將#1廠變低壓側41T開關搖至工作位置:(19）遠控合上#1廠變低壓側41T開關對400VI段母線進行第一次全電壓沖擊,檢查400VI段母線電壓正常 ,現場無異常,各儀表顯示正常,15min后斷開#1廠變低壓側41T開關:(20）待5min后,遠控合上#1廠變低壓側41T開關對400VI段母線進行第二次全電壓沖擊,檢查400VI段母線電壓正常,現場無異常,各儀表顯示正常:(21）全面檢查倒送電相關系統、設備,若檢查無異常,倒送電操作結束。

3其他安全注意事項

(1）嚴格執行操作票制度,一人監護,一人操作,嚴格按照唱票、復誦要求執行:(2）操作過程中要仔細核對設備雙重名稱,防止走錯帶電間隔:(3）操作中如發現異常,要及時停止操作并匯報。

4 結語

倒送電操作是電廠建設中的重要建設節點,其順利與否直接影響到電廠建設的工期。倒送電操作本質上屬于電氣倒閘操作,所以同樣也需要按照電氣倒閘操作的規范執行。倒送電操作前期準備工作繁雜,涉及的單位、人員較多,操作過程較為煩瑣,對操作人員的專業水平要求較高。總的來說,倒送電操作必須提前做好相關準備,按計劃執行,以保證倒送電操作順利完成,不延誤電廠建設工期。
