引言

龍口自備熱電廠作為福海創石油化工有限公司的能源動力中心,擔負著給石油化工廠區供汽、供熱、供電的主要任務,對化工廠區的安全生產起到至關重要的作用,并且多余電量通過總降站上網。目前已建成4爐3機(4×670t/h＋3×150Mw）燃煤機組,機組采用母管制,每臺機組配備1臺升壓變、1臺高廠變(高壓廠用變壓器）,其中#1、#2機組分別配置1臺50Mw的高廠變,#3機組配備1臺25Mw的高廠變,3臺機組共用1臺50Mw的啟備變(啟動備用變壓器）。

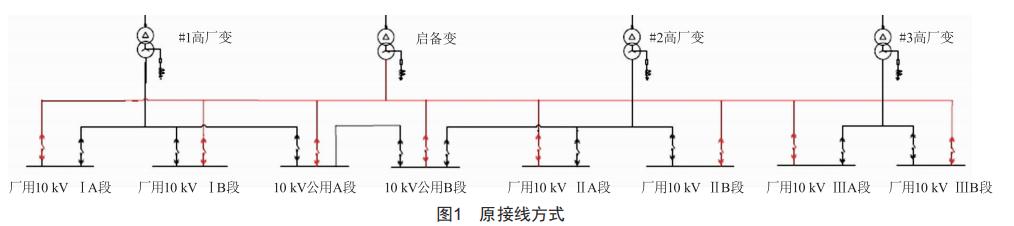

高壓廠用電共分8段10kV母線:#1機組10kV廠用電IA、IB段,供#1鍋爐廠用電:公用10kV廠用電A、B段,供#2鍋爐廠用電:#2機組10kV廠用電ⅡA、ⅡB段,供#3鍋爐廠用電:#4機組10kV廠用電ⅢA、ⅣB段,供#4鍋爐廠用電。每段10kV母線有兩個電源進線,分別取自高廠變低壓側及啟備變低壓側,接線方式如圖1所示,兩路電源進線互為備用,采用快切裝置進行切換。

1廠用電互聯改造的必要性

由于龍口自備熱電廠機組采用母管制,發電機停機后,其出口高廠變對應的10kV廠用段上鍋爐負荷可能仍需供電,此時高廠變無法供電,需由啟備變供電。因啟備變電源由總降站#1主變提供,即使使用的電量為熱電廠自發自用,根據與國網公司購售電合同,其電費仍需征收政府基金和附加收費,導致熱電廠需向電網繳納大量電費。且10kV母線經常一路啟備變供電,啟備變故障或檢修時,鍋爐將被迫停運,嚴重時將影響化工廠區供熱的安全可靠性。

熱電廠通過10kV電源互聯改造,可使熱電廠鍋爐負荷電源在絕大多數工況下都有主備兩路電源,在一路電源故障情況下能實現快速備自投,保證鍋爐輔機電源安全可靠性、靈活性。且改造后,發電機組與鍋爐運行方式無直接聯系,鍋爐負荷電源不再單一,3臺高廠變和1臺啟備變均可作為任一鍋爐負荷的電源,從而能減少通過啟備變從電網獲取電能,減少電費交接,提高熱電廠經濟效益,達到降本增效的目的。因此,有必要進行廠用電互聯改造。

2廠用電互聯改造方案

2.1廠用電互聯方式的選擇

為了增加熱電廠機組、鍋爐運行方式的安全可靠性、靈活性與經濟性,新增一10kV啟動備用高壓配電室,選擇布置于主廠房17至18軸之間,新增3段10kV啟動備用母線(A、B、C段）。對原有10kV共箱母線進行改造,將各高廠變共箱封閉母線進線段打斷,并拆除一段2m左右的直線段,形成一個斷口。將新增的10kV配電裝置母線與10kV共箱母線改造點斷口兩端采用全絕緣澆注母線連接,具體連接為:10kV啟動備用A段設置一路斷路器進線,由#1高廠變引接,一路隔離插頭出線接至廠用10kVIA/IB/公用A母線段:10kV啟動備用B段設置一路進線,由#2高廠變引接,一路隔離插頭出線接至廠用10kVⅡA/ⅡB/公用B母線段:啟動備用C段設置一路進線,由#3高廠變引接,一路隔離插頭出線接至廠用10kVIA/IB母線段:10kV啟動備用A段與10kV啟動備用B段、10kV啟動備用B段與10kV啟動備用C段之間設置聯絡開關,通過新增3套快切裝置進行切換。

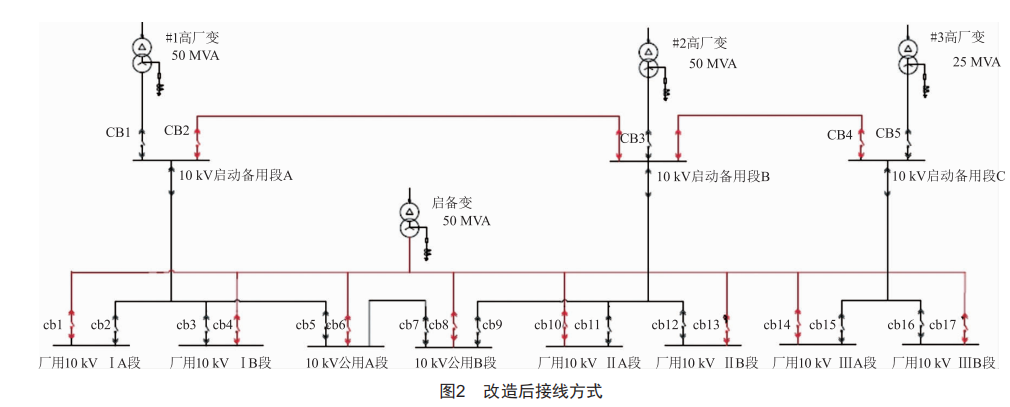

改造后接線方式如圖2所示。

2.2廠用電互聯改造分析

(1）廠用電互聯改造后,高廠變與各10kV母線段不再是一一對應關系,發電機組與鍋爐運行方式無直接聯系,鍋爐負荷可由其他發電機高廠變電源得電,增加了運行靈活性。一臺高廠變失電,不必啟動啟備變,節約了需要向電網繳納的費用。

(2）根據現場運行經驗及查看DCs歷史記錄,熱電廠3爐2機運行時,廠用電容量47,MV,即一臺50,MV變壓器可帶4段10kM廠用段和2段10kM公用段。需要注意的是,原電廠負荷統計表中3爐2機的計算負荷不止47,MV,約為69,MV,現場運行過程中如發現電負荷超過該數值,需啟動#01啟備變。

（3）通過該方案改造后,在絕大多數運行工況下:4爐3機、4爐2機、3爐2機、3爐1機、2爐1機均有主備兩路電源,提高了供電可靠性。

（4）采用此方案改造工程量較小:增加3段10kM啟動備用母線段（V、B、C三段）,改造3處10kM共箱母線,新增6段10kM全絕緣澆注母線,保留原有10kM母線段快切功能。

（5）此改造方案對熱電廠正常生產影響較小,可先安裝10kM啟動備用段,待需對高廠變電源進線進行改造時,10kM廠用電可改由#01啟備變供電。

2.3新增快切切換方式分析

2.3.1新增快切切換原則

新增3段l0kM啟動備用母線段（V、B、C段）,通過2個聯絡開關相互連接,配備3套新的快切裝置,并設置快切投/退開關進行切換,切換原則如下:

（1）#0l啟備變未檢修情況下,3段上級母線（新增l0kM啟動備用母線段）快切退出,8段下級母線（原l0kM母線段）快切投入,一旦上級母線失電,下級母線通過快切立刻切換至#0l啟備變供電,從而保證可靠性。然后上級母線段通過上級快切裝置的手動切換功能,使得失電的上級母線重新帶電,下級母線通過下級快切重新切換回高廠變供電,從而保證經濟性。

（2）#0l啟備變檢修情況下,3段上級母線快切投入,8段下級母線快切退出。

2.3.2新增3臺快切配置及切換邏輯

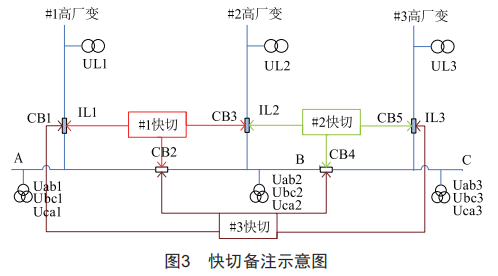

如圖3所示,在l0kM啟動備用段V/B/C段設置3臺快切,以應對不同運行方式下的切換問題。

具體分析如下:

2.3.2.14爐3機運行

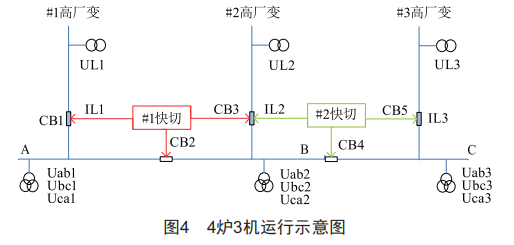

4爐3機運行方式如圖4所示,此時將#l快切和#2快切投入,#3快切退出。快切動作配合邏輯如下:#l快切通過外部開入選擇雙方向切換（#l高廠變和#2高廠變通過CB2互相切換）,當#l高廠變故障時,#l快切啟動跳CBl,合CB2:當#2高廠變故障時,#l快切啟動跳CB3,合CB2。#2快切通過外部開入選擇單方向切換（只能進行#3高廠變到CB4的切換）,當#3高廠變故障時,#2快切啟動跳CB5,合CB4:當#2高廠變故障時,由#l快切動作,#2快切自動閉鎖。

2.3.2.24爐2機運行

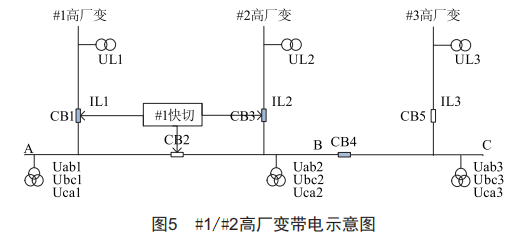

#1/#2高廠變帶電運行方式如圖5所示,此時將#l快切投入,#2快切和#3快切退出。#1快切通過外部開入選擇雙方向切換（#l高廠變和#2高廠變通過CB2互相切換）,當#1高廠變故障時,#1快切啟動跳CB1,合CB2:當#2高廠變故障時,#1快切啟動跳CB3,合CB2。

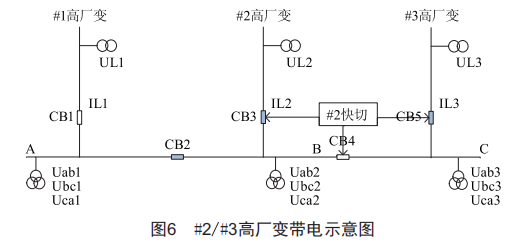

#2/#3高廠變帶電運行方式如圖6所示,此時將#2快切投入,#1快切和#3快切退出。#2快切通過外部開入選擇雙方向切換(#2高廠變和#3高廠變通過CB4互相切換),當#2高廠變故障時,#2快切啟動跳CB3,合CB4:當#3高廠變故障時,#2快切啟動跳CB5,合CB4。

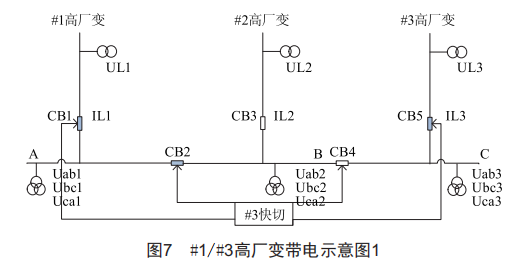

#1/#3高廠變帶電運行方式如圖7所示,此時將#3快切投入,#1快切和#2快切退出。#3快切通過外部開入選擇雙方向切換(#1高廠變和#3高廠變通過CB4互相切換),當#1高廠變故障時,#3快切啟動跳CB1,合CB4:當#3高廠變故障時,#3快切啟動跳CB5,合CB4。

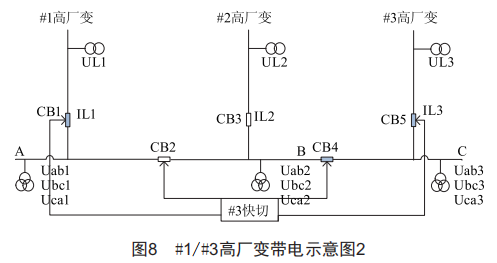

當#3高廠變擴容后,#1/#3高廠變帶電運行的方式也可能如圖8所示,CB4合位,CB2分位。#3快切通過外部開入選擇雙方向切換(#1高廠變和#3高廠變通過CB2互相切換),當#1高廠變故障時,#3快切啟動跳CB1,合CB2:當#3高廠變故障時,#3快切啟動跳CB5,合CB2。

2.3.2.33爐2機運行

3爐2機的高廠變運行方式與4爐2機高廠變運行方式相同,因此快切配合及切換邏輯方案也一致。

2.3.2.43爐1機運行

3爐1機運行時3臺快切裝置均處于閉鎖狀態。

2.3.2.52爐1機運行

2爐1機運行時3臺快切裝置均處于閉鎖狀態。

3廠用電互聯二次回路及繼保改造

為了保證改造后上下級10kV母線段之間故障時繼電保護的速度性與選擇性,新增一面母線差動保護柜,將整個啟動備用段囊括進其保護范圍,且具有大差與小差同時判斷、同時動作的功能。啟備變未檢修時,新增快切退出,原有下級10kV母線快切投入,以保證降低啟備變使用率的同時確保鍋爐不停止工作。當發變組、高廠變或母線故障時,先由發變組保護或母差保護的跳閘出口啟動相應下級10kV母線快切。

改造后,前期已有的10kVⅠA、ⅠB、ⅡA、ⅢB、ⅢA、ⅢB以及公用A、B段快切的切換進線電源動作由各發變組保護以及新增母線差動保護的動作出口啟動。

當有機組檢修或故障時,由其他機組負責給本機組負荷供電時(4爐2機、3爐1機等運行方式),供電機組的發變組保護動作或其所在啟動備用段的母差小差動作,除啟動本機組各段下級10kV母線快切動作外,還應啟動原本其負責供電的其他故障機組的下級10kV母線快切動作,以上邏輯的實現通過母差保護的跳閘出口及各發變組保護的跳閘出口各自經硬壓板引出,并且并聯后接入前期已有下級10kV母線快切。

4經濟效益分析

改造前,由于為母管制機組,發電機停機后其出口高廠變對應的10kV廠用段上鍋爐負荷可能仍需供電,此時高廠變無法供電,需由啟備變供電。雖然啟備變使用的電量為熱電廠自發自用,但其電費仍需征收政府性基金及附加收費(含交叉補貼)0.148368元/(kW·h),按2019、2020年電量統計報表,啟備變用電平均7700萬kW·h/a,電費7700×0.148368≈1142.43萬元/a。在對10kV廠用電系統進行互聯改造后,鍋爐負荷主要電源將由熱電廠高廠變提供,啟備變僅作為緊急備用電源,啟備變用電將大幅下降,預計每年可節省電量7000萬kW·h以上,每年可節省費用7000×0.148368=1038.576萬元。

本項目共投資920萬元,主要是用在設備采購費(澆筑母線、10kV開關柜、電纜、快切裝置等）和施工費上。按照前兩年啟備變用電量計算,改造后一年將節約費用10kV萬元左右,一年就能收回投資,經濟效益明顯。

5結語

本文介紹了龍口自備熱電廠母管制機組10kV廠用電系統,通過新增啟動備用段母線,采用全絕緣澆筑母線互聯的改造方案,改造后實現了高廠變與各10kV母線段不再是一一對應關系,即一臺高廠變可帶其他鍋爐負荷,保證了鍋爐負荷用電的安全可靠性、靈活性,并且能大幅度減少啟備變用電量,一年可收回投資成本,經濟效益明顯,達到了降本增效的目的。
