引言

觸摸屏PLC一體機作為工業自動化領域的三大支柱之一,具有編程調試方便、穩定可靠的優點,其在工業領域的應用越來越廣泛。福建農林大學的彭亞楠等人,運用觸摸屏PLC一體機設計的太陽能熱水控制系統,其運行穩定,操作方便明了,能很好地滿足使用者的要求,同時具有良好的經濟效益。廣西廣播電視技術中心北海分中心的陳冠強等人,基于觸摸屏PLC一體機設計了發電機主備蓄電池智能測評及轉換裝置,該系統在運行的一年多時間中,操作方便,工作穩定可靠,能避免蓄電池故障導致發電機不能正常啟動的問題,確保了廣播電視安全播出。天津農學院的何建祥,基于觸摸屏PLC一體機設計了潮汐模擬發電裝置,外觀簡潔,有科技感,并且觸摸屏的操作十分直觀、方便,減少了人工工作量。綜上可以發現,該技術在眾多領域運用已經非常成熟,并且取得了較好的使用效果,也積累了大量寶貴的經驗,不過該種方法在空壓機組的應用上目前處于空白狀態。

當前,制造業中生產設備的使用幾乎都需要利用壓縮空氣進行驅動,壓縮空氣是除了電源之外的被公認為第二大的動力能源,且目前大部分企業都會配置多臺空壓機,其獨立控制和運行產生了大量的運營成本浪費,所以,設計一套空壓機組控制系統具有重要的現實意義。同時,該項設計研究,可以為未來類似空壓機組的控制改善提供實際經驗和案例。

1設計背景和需求

A公司是一家專業從事五金零配件研發、生產、銷售和服務的制造型企業,參與制訂了行業標準并作為行業表率,發展勢頭和前景良好,但因同行企業數量眾多,市場競爭非常激烈,成本優勢成為未來企業立足行業發展的重要因素。在A公司的年度成本分析中,3臺空壓機用電成本占總用電成本的20%。降低空壓機用電成本可以有效降低營運成本,提升企業產品成本優勢,讓企業獲得更好的發展。

本次設計是針對3臺單獨的空壓機,白天是正常生產時間,所以開啟的數量是2臺,晚上因?yàn)橹挥幸恍〔糠秩思影?所以開啟的數量是1臺。設計時,3臺中任意2臺可以開啟組合,使其組成1個空壓機組,有單獨的統一控制方式,以此達到分時段控制空壓機啟動的數量、合理供氣、減少設備使用成本的目的。在設計時,需要同時考慮現場管道的長度、直徑、流程,空壓機房和管道的布局走向尺寸,未來控制系統和設備的操作可行性等一系列問題。

本文研究的是基于觸摸屏PLC一體機的空壓機組控制系統的問題,故僅針對觸摸屏PLC一體機部分做擴展設計說明。空壓機組控制的設計使用觸摸屏PLC一體機作為系統主要的載體,是整個系統的核心和關鍵所在,在對比功能需求和使用成本后,本次研究項目選擇中達優控A型5寸24MR-FX型號的觸摸屏PLC一體機來進行系統控制。下文將對設計要點進行詳細說明。

2設計要點

2.1系統硬件設計

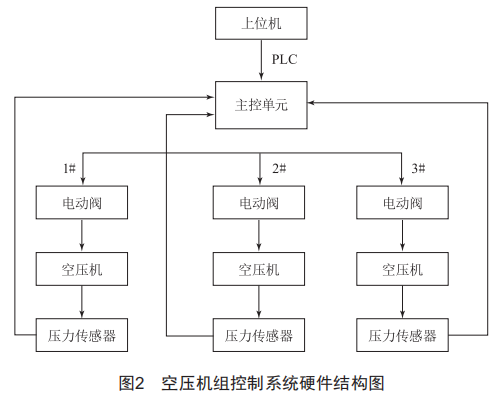

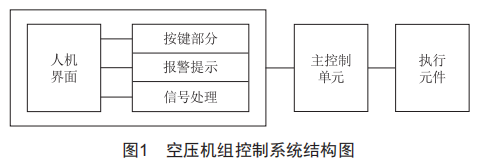

本文設計的空壓機組控制系統由中達優控觸摸屏PLC一體機A型5寸24MR-FX、臺灣明緯開關電源LRS-100-24、IFM易福門壓力傳感器PN7000、正泰繼電器JZX-22F（D）/3Z、坤雄牌電動球閥DN65等部分組成,空壓機組控制系統結構圖和硬件結構圖如圖1、圖2所示。

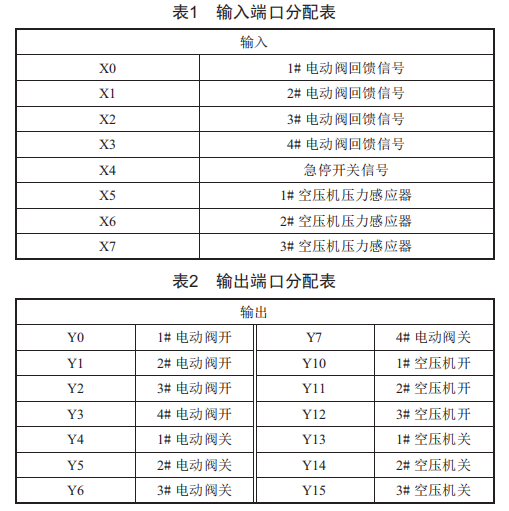

PLC梯形圖編寫后通過數據線連接,實現與一體機的數據傳送互聯。觸摸屏PLC一體機的開關量輸入為電動閥信號、急停開關和壓力傳感器:繼電器輸出信號控制電動閥和各臺空壓機的開關。GX Developer為三菱PLC的編程軟件,具有程序開發、維護、參數設定、在線監控、診斷等功能。要安裝這個軟件,先要打開GX編程軟件MELSOFT\Enamel里的環境包,打開GXDeveloper里的SETUP.EXE安裝文件,開始安裝,中間會要求輸入ID序列號,安裝時關閉殺毒軟件,完成后再打開。安裝完成后打開編程軟件進行梯形圖編寫與測試,輸入/輸出端口分配如表1、表2所示。

2.2系統軟件設計

本文設計的控制系統主要分為兩層,第一層是控制層,包括上傳好程序的觸摸屏:第二層是現場層,現場層主要包含壓力傳感器和電動閥控制的空壓機組,根據程序設定的規則進行管道開關的切換和空壓機啟停控制。

YKBuilder是一款觸摸屏編程軟件,使用這款軟件能夠快速進行編輯,并且這款軟件支持按鈕以及流動塊的添加,操作方法十分簡單。

YKBuilder提供了強大的編程功能:可以幫助用戶進行觸摸屏設計,可以對控制設備建立通信方案,可以將設備的全部控制內容輸入到編輯,支持將邏輯控制設備的系統放到軟件上編程,支持功能按鈕、流動塊、圖片顯示,可以選擇GIF動畫、動態圓、動態矩形等形狀。其編程方式非常簡單,軟件將需要的控件排列出來,例如可以在觸摸屏選擇圖片移動、消息顯示、xY趨勢圖等,也支持在軟件上編輯儀表、多功能鍵、歷史報警等功能。

觸摸屏HMI編程軟件使用全中文編輯軟件YouKongsoStV3.0,編輯方便簡單,支持撤銷、重做、鼠標框選、跨各類工程的復制和粘貼:程序空間共計16000步,不用電池記憶,無須維護:支持字體選擇功能,寄存器數字、文本漢字顯示都可自由選擇字體:指示燈oN/oFF圖畫可以更換成任意圖畫:支持多種格式圖畫文件,動態圖畫功能可實現256幅圖畫切換顯示等等。本次設計過程中,主頁界面布置了自動控制、手動控制、檢修控制和參數設定界面。

（1）自動控制界面功能:開始和結束系統自動運行。在觸摸屏上設置了自動啟動的按鈕,啟動后,空壓機組根據設定好的程序,按照時間段的要求,自動按序號開啟空壓機,在時間變化后,實施自動切換。自動控制為系統正常使用時的運行狀態。

（2）手動控制界面功能:手動調試或測試時使用,或者在特殊狀態下使用,同樣可以保證系統正常運行。按照程序編寫3臺設備聯動情況,分為6種:1）開1#,關2#、3#:2）開1#、2#,關3#:3）開1#、3#,關2#:4）開2#,關1#、3#:5）開2#、3#,關1#:6）開3#,關1#、2#。通過點擊電磁閥圖標進行啟?？刂?啟動標注為綠色,停止標注為紅色。

（3）檢修控制界面功能:檢修情況下或維修單個元件時維修人員測試所用,其目的是提高維修操作便捷性,降低維修的可區分度和難度。

（4）參數設定界面功能:將可能使用到的參數整理置于一頁上,方便使用和維護時進行調整,包括時間參數、壓力參數、地址參數等等。

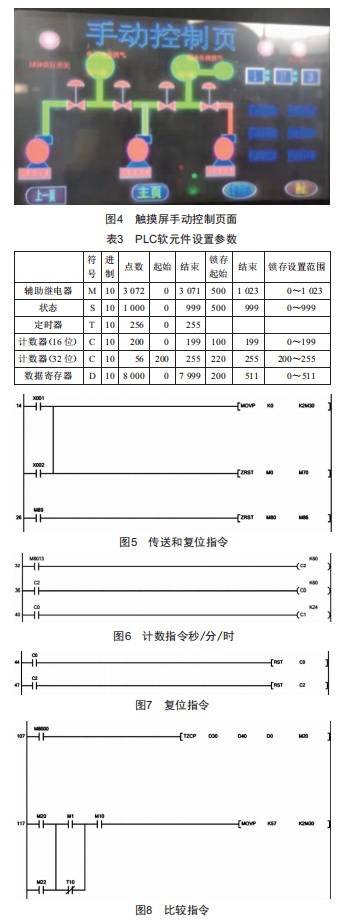

本控制系統設計的觸摸屏顯示頁面、手動控制頁面如圖3和圖4所示。

圖3觸摸屏初始顯示頁面

2.3PLC程序設計

空壓機組PLC軟元件設置參數如表3所示,程序部分梯形圖如圖5至圖11所示。

3結語

本文詳細分析介紹了基于觸摸屏PLC一體機的空壓機控制系統設計,以中達優控觸摸屏PLC一體機為主體,列出了詳細的觸摸屏界面設計過程和PLC程序,并結合A公司空壓機使用管理過程中遇到的問題,通過設計解決了顯示問題。該項研究具有豐富的理論意義和現實價值。整個控制系統在設計完成后,經過一年多時間的使用觀察,運行穩定性好,切換準確,可靠性高,從實際使用結果來看,符合設計目標要求。同時,本次控制系統的設計可能會為未來觸摸屏PLC一體機在制造型企業中的更多應用提供參考。

本次設計的不足之處在于僅針對某種品牌的空壓機和單類型的觸摸屏PLC一體機,對于后來者提供研究、設計參考的范圍有限。在未來的研究中,將繼續深入開展普遍意義的系統設計,為制造型企業設備管理、技術發展、成本降低等應用提供更多的思路和案例。
