基于蓄電池儲能系統的電網經濟運行優化研究
掃描二維碼
隨時隨地手機看文章
引言
傳統能源在不斷的消耗中日益匱乏,這不但促進了可再生能源的發展 ,也促使新能源發電規模不斷擴大。儲能技術作為提高電網間歇性可再生能源發電接納技術水平的核心技術,更是"碳達峰、碳中和"行動方案的重要組成部分和新型電力系統的關鍵支撐技術,現在在電力網絡應用領域呈現良好的發展趨勢。
傳統電網的運行過程時刻處于發電與負荷之間的動態平衡狀態,電網系統以"供需平衡"的規則時刻運行著。傳統的電網規劃與建設由于科技和社會的不斷發展,其短板不斷凸顯,同時電力網絡的調度日益困難和復雜 。
電力系統網絡中引入儲能技術,不僅可以配合一些新能源接入電網,實現負荷調節,彌補線路損耗,從而實現電力網絡的再優化、電能質量的進一步提高,還可以通過商業化應用與推廣,實現其經濟價值,降低成本。
用戶側是儲能最早實現商業化應用的領域,通過蓄電池儲能系統進行峰谷套利,具有非常良好的市場發展空間。根據國家電網江蘇省電力價格及收費標準(2021年1月),大工業用電尖峰電度電價在1.1141元/(kw·h),波谷電度電價在0.2987元/(kw·h),峰谷差價為實現經濟效益提供了可能。
1用戶側蓄電池儲能系統設計思路
1. 1儲能系統的設計及電氣拓?fù)鋱D

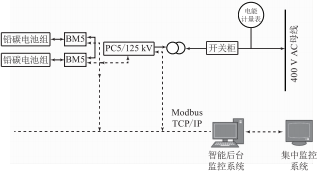

蓄電池儲能系統電氣拓?fù)鋱D如圖1所示,主要由儲能電池組[Batterypack,由磷酸鐵鋰電池(3.2 V/120 Ah電芯)組成]、電池管理系統(BMS)、儲能雙向變流器(PCS)、監 控系統(EMS)、熱管理系統(TMS)、配電系統等部件組成。
這套工作系統是將儲能電池組之間通過銅排進行連接,直流配電柜至PCS采用電纜經由電纜溝接入PCS直流側輸入斷路器 ,從而接入市內電網。采用Modbus TCP/IP通信方式將工作狀態反饋給集中監控系統和智能后臺監控系統,進行整個儲能系統的調控[4]。
1.2儲能系統功能概述
蓄電池儲能系統(電站)的工作功能特點主要有下面幾點:
圖1 電氣拓?fù)鋱D
(1)儲能電池組電池管理系統通過對電池電壓、能量均衡、電流的檢測實現電池的日常維護、管理、保護,同時實現了對磷酸鐵鋰電池組的均衡管理。
(2)儲能雙向變換器系統(PCS)漸漸成為現代儲存電能最流行的形式 ,儲能雙向變換器具有諸多優點,比如:電壓升高時能夠有效降低輸入電流和功率的損耗:功率會隨著電壓的減小而減小:靜電電流小,可以更有效地為使用者節約電能:配置以及組合方式簡潔明了。
(3)ModbusTCP/IP或RS485通信協議是BMS和微網中 央控制系統間進行數據之間轉換的一種通信方式。
(4)通信控制接口的主要功能是通過對電池系統單元與PCS、中央控制系統間進行調控、管理,從而使電池能夠在一個安全的環境下正常工作。
1.3主要電氣設備選型
1.3.1基礎分析
先進行相關線路及變壓器潮流分析,確保上傳至上級電網時不會對周邊電網潮流分布造成影響,再根據工程最大電流選擇線路導線的截面。
1.3.2并網點開關設備選擇
并網點開關應選擇安全性和效率高、開關輪廓明顯且操作與后期維護簡單的設備,開關設備應挑選最佳的斷路器搭配工作。由于開關短路分?jǐn)嚯娏餍枰哂?0 kA,需要斷路器能在規定時間內切斷和接通負荷電路,以保障電路的安全運行,篩選之下,塑殼斷路器最適合作為并網點的開關設備。
1.3.3無功補償容量配置
安裝人員需要參考用戶提供的相關資料來決定是否安裝無功補償裝置,安裝無功補償裝置的基本要求如下:客戶在使用時功率因數應達到0 .95以上,輸出的有功功率應大于本身功率的1.5倍且輸出的有功功率應為正常的1/5左右。
1.3.4 電能質量監測要求
隨著社會的發展,企業及普通用戶的用電量在不斷上升,電站的電能質量也受到諸多因素的影響,其中有:波動負荷產生的諧波、供電距離過遠等導致的電壓偏差、電源事故可能出現的電壓波動、電能輸送電纜老化等原因造成的電壓不平衡、電流在電路短路時無法突變產生的直流分量等。
由于光伏、風力、儲能電站系統的輸出功率不穩定,為防止這一情況發生,應該對電能質量加裝實時檢測系統,以便實現對電能質量指標的實時測量以及記錄,一切都需符合國家發布的相關標準。
2實際儲能系統的接入與分析
2.1基本情況
以江蘇某廠1 .5Mw、4 .42 Mw·h儲能項目為例,現為兩路l0kv進線,共6臺變壓器,一次主接線圖如圖2所示。
2.2 接入系統電壓等級
根據《分布式電源接入配電網設計規范》(o/GDw11147一2013),分布式電源接入配電網的電壓等級,應按照安全性、靈活性、經濟性等原則,根據分布式電源容量、發電特性、導線載流量、上級變壓器及線路可接納能力、用戶所在地區配電網情況,經過綜合比選后確定。本次工程裝機容量為l.5Mwp,推薦380v電壓等級上網。
2.3接入系統方案設計

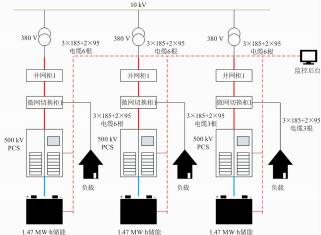

根據基本情況設計并做出模擬圖,如圖3所示,儲能電站自并網柜新建三回電纜線路將接入用戶廠區2#變電所380 v母線上網 ,2#、4#、5#變壓器低壓側各接入500kvA ,單回路最大電流l000A,同時考慮每回線路同時充電和給用電負荷供電,按l000kvA容量計算,新建電纜型號為6×(ZRC-yJV-3 × 185+2×95)。采用無線公網通信方式,并向電網調度機構提供并網點電流、電壓、并網點開關狀態和發電量信息:儲能電站功率因數控制在0.95(超前)~0.95(滯后)且連續可調。
圖3模擬拓?fù)鋱D
2.4接入系統經濟收益分析
根據相應的用電信息可以得出其1#進線實際負荷谷電階段基本在1600~4000kw,峰電階段基本在2000~5000kw,因此1#進線10kV母線既在谷電階段擁有足夠的余量對1000kVA儲能系統進行充電,又在峰電階段擁有足夠的負荷供儲能系統進行放電。同理,2#進線也能在谷電階段擁有足夠的余量對500kVA儲能系統進行充電,又在峰電階段擁有足夠的負荷供儲能系統進行放電。
暫選擇2#變電所380 V母線上網,2#、4#、5#變壓器低壓側各接入500kVA ,每個并網點接入0.5Mw/1.47Mw·h儲能系統進行電力的削峰填谷。當電量處于用戶使用量最少時,可以對儲能系統以0.5Mw功率進行補充電量:當電量處于用戶使用量最大時,可以對儲能系統進行1.47Mw·h的負荷放電,從而使得谷電狀態和峰電狀態同時獲得收益的最大化。
3結語
本文通過對江蘇某廠新能源項目的思考和分析發現蓄電池儲能系統能極大地提高電能使用效率,減少使用成本,提高經濟效益。由于電能不能直接被儲存下來,儲能技術的突破成為世界性難題,不少學者為了能使用戶在電能使用高峰期免受停電影響 ,提倡將"電能轉換成勢能"技術普及應用到生活中,也希望其他儲能方式被普及應用的那一天可以早點來臨。
