引言

危險廢物(以下簡稱"危廢"）是指列入國家危險廢物名錄或者根據國家規定的危險廢物鑒別標準和鑒別方法認定的具有危險特性的廢物。危廢具有毒性、腐蝕性、易燃性、傳染性等不良特性,嚴重威脅人類生存和環境發展。

倉儲作為供應鏈上物流作業的一環,在危廢物料處置流通過程中起著舉足輕重的作用。我國在危廢管理制度中也對存儲提出了更高的要求。在"智慧""智能"理念深入人心的今天,環保處置行業正從勞動密集型向技術密集型換道,通過智慧倉儲技術推動企業降本增效,以科技創新推動行業綠色發展。

1危廢倉儲現狀分析

1.1危廢行業現狀

隨著制造業及醫療水平的提高,居民生活質量提升,危廢的產生量也快速增加,有關數據顯示,2016年危廢產量達5347萬t。低綜合利用處置率(83%）、低有效利用率(25%）,導致整體危廢的處置供不應求。面對總量統計不清等突出問題,加上儲存、轉移、處置等監管壓力,危廢污染防治已成為環境保護工作的重要組成部分。我國危廢處置及利用率低,主要原因是處理能級還未隨產量的攀升而快速提高。

1.2危廢倉儲現狀

倉儲環節是影響處理能級的重要因素,作為供應鏈上物流作業的一個環節,倉儲在危廢物料處置流通過程中起著舉足輕重的作用。據2019年底不完全統計,全國有近3500個危廢處置廠,其中大部分倉庫都是采用老式平面庫,應用倉儲系統及自動化設備的廠不足0.5%。倉儲管理在危廢運營中起著重要作用,由于危廢物料與上游單位產量形勢、工藝處置狀態、管制政策緊密相連,庫存情況須時時更新。受到行業發展水平、工作環境、人力綜合素質等多方面因素影響,國內危廢倉儲普遍存在以下問題:

1.2.1物料擺放隨意,基礎管理粗放

在倉庫實際運作中,為了提高倉庫面積使用率,處置企業會承接超出自己儲存能力的貨物,導致在堆放物料時無法滿足間距要求,甚至經常發生由于垛位過大而堵塞消防通道和消防器材的狀況。物料擺放隨意,無精細化分區管理不僅會造成安全隱患,還會使物料盤點困難,工人無法快速準確找到指定物料,焚燒前配伍混亂,導致焚燒不穩定。有的企業不顧國家標準及貨主要求進行露天堆存,帶來了貨物丟失、污染等風險。

1.2.2信息化水平低,數據不可追溯

目前,國內絕大部分危廢處置企業仍采用人工完成記賬統計,誤差率高且效率低。合同審批、物料接收、樣品檢測、配伍管理、上架出庫各環節數據獨立,互為孤島,未形成數據鏈,無法實現作業追溯,更無法獲取長期數據。

1.2.3智能硬件應用少,依賴人工作業

危廢處置倉儲在智能設施設備的應用上明顯落后,且一般存放于平面庫。在作業方面,物料的裝卸、搬運、碼垛、庫存管理等大部分依靠人力,規模較小的庫甚至不具備叉車作業能力,仍使用人工分揀和鏈條機輸送。在人口紅利減少,年輕人有更多職業選擇的背景下,工人成本壓力增長且素質不均,使作業不但效率低下,且容易出錯、安全性低。

2危廢倉儲智能化趨勢

2.1技術背景

2.1.1物流倉儲發展

隨著互聯網的爆炸式發展,網絡購物用戶規模急劇增大,刺激了電商行業迅猛發展,拉動了物流快遞行業迅速壯大,此時傳統的倉儲作業方式(人力+機械）已遠不能滿足零售行業的作業效率及運營需求,人員工資成本也呈上漲趨勢,利潤率在下降。不斷上升的人工費用和下降的快遞單價,倒逼電商、物流等企業加快了倉儲物流的自動化建設,高效合理的倉儲管理系統應運而生。物流倉儲從機械化到自動化再到智能化快速發展,進入了"新"倉儲時代,以打通供應鏈上下游數據鏈,滿足作業需求,形成運營閉環為目的,在特定場景下,運用倉儲技術能夠?qū)崿F(xiàn)對物料的進出、儲存、分揀等作業環節信息的有效計劃和執行。

2.1.2物聯網技術的發展

隨著經濟體制改革的不斷深入和市場的進一步開放，以及信息技術在物流倉儲行業的廣泛應用,我國的物流倉儲行業已經進入了一個由傳統物流向現代化物流過渡的變革時期。與此同時,隨著物聯網技術的迅猛發展,基于RFID技術、條形碼技術、GPs技術、傳感技術、ZigBee技術的物聯網技術正在全面應用于社會生產與生活的各個方面,通過物聯網與互聯網結合,實現環境與系統的整合,為現代倉儲的變革提供了強大的技術支撐。

2.2危廢倉儲發展預測

2.2.1系統化管理

當前危廢倉儲主流方式以人工記賬、盤點為主,物料基本信息(包括來源、批次、成本、重量等）通過手工統計,效率、準確率、及時率等都極低。將來,倉儲管理系統(warehouse Management System,WMA）可利用算法和系統組織、優化運行,加快物流和信息流,保證物、人、車的精確執行,實現"動態存儲"。通過RFID技術,能夠快速讀取物料信息并上傳系統,實現危廢信息傳輸網絡化,各生產組織信息互聯,紙媒這類低效的交流方式將被全面取代。

2.2.2智能化配伍

危廢處置中焚燒和填埋占據主流地位。焚燒技術可有效去除危廢中的有毒有害成分,回收利用其中的熱能,可同時達到減量、無害化和綜合利用的目的,是危廢處置中應用最廣泛的技術。由于危廢的種類繁多且復雜,其成分波動范圍較大。危廢在焚燒過程中,熱值穩定是保證回轉窯和二燃室溫度穩定的前提,因此配伍成果至關重要。將來,可根據wMs中存儲的物料信息,按照配伍算法自動生成取貨任務表,并給AGV叉車發出取料指令。當配伍計算過程中發現缺某種物料時,系統會提前給出提示信息,以便及時添加,從而滿足生產需求。

2.2.3裝備化作業

物料在出入庫時,系統會發出相應指令,自動化設備替代人工進行搬運、存取等操作,以確保作業及時性、準確性,同時避免了安全隱患。倉庫作業自動化設備應用主要有自動化立庫和無人AGV。自動化立庫能提高存儲效率,減少人工勞動,降低庫存積壓,我國第一座自動化倉庫自1980年問世后迅速得到廣泛應用,機器制造業、物流業等很多行業都開始采用自動化立體倉庫代替?zhèn)鹘y(tǒng)倉庫,從"靜態存儲"跨越到"動態存儲"時代。無人AGV較自動化立庫更具柔性、靈活性,其導航技術已從磁軌變革到激光,在作業環境中安裝適高的反射板,AGV通過發射激光束采集由反射板反射的光束來確定其當前的位置和方向,并通過連續的三角算法實現定位導航。這種存儲方式靈活,無須大幅改裝倉庫現場即可實現物料的自動出入庫。

3危廢倉儲智能解決方案應用設計

根據危廢處置過程中工藝實際需求和問題,開展軟硬件研發應用設計,以形成危廢智能倉儲解決方案。

3.1工藝流程分析

(1）合同管理:業務人員對收取到的危廢物料進行取樣分析,通過對成分、處理工藝等多項因素進行分析來定價,提交線上審批,并進行存檔管理。

(2）物料接收:運輸車輛將危廢物料從產廢單位運至處置廠時,由普通人力叉車將物料從車中搬運到暫存區,等待取樣分析,完成物料初步接收工作。

(3）實驗分析:將接收到的物料送至實驗室進行取樣化驗分析,確定樣品合格后進行編碼,將化驗結果如熱值、灰分、水分等詳細信息錄入二維碼,并與托盤上的RFID＋二維碼綁定,綁定后信息錄入倉儲管理系統,并在系統中按照策略鎖定貨位,對AGV調度系統發出取貨指令。

(4）入庫上架:AGV叉車接到取貨指令后,將物料從暫存區運送至倉庫指定道口或庫位,并通過庫位讀取物料托盤的RFID,確認物料擺放無誤。AGV叉車完成任務,發送信號給調度系統并傳至倉庫管理系統,駛回待命點,等待下一次指令。

(5）配伍管理:運營人員在配伍系統中輸入配伍目標相關參數,如噸數、熱值、時段等,配伍系統根據倉儲管理系統中物料庫存信息通過算法自動計算出物料配比,并自動形成配伍任務,推送至AGV調度系統。

(6）出庫下架:AGV叉車根據指令將貨架上的物料按照任務順序取下(或?qū)⒁驯蛔詣踊燧斔偷降揽诘奈锪先∽撸?輸送到相應的預處理單元,如破碎機口、填埋存放點等,并通過相應的預處理單元讀取物料托盤的RFID,確認物料無誤。AGV叉車完成任務,發送信號給調度系統并傳至倉庫管理系統,駛回待命點,等待下一次指令。

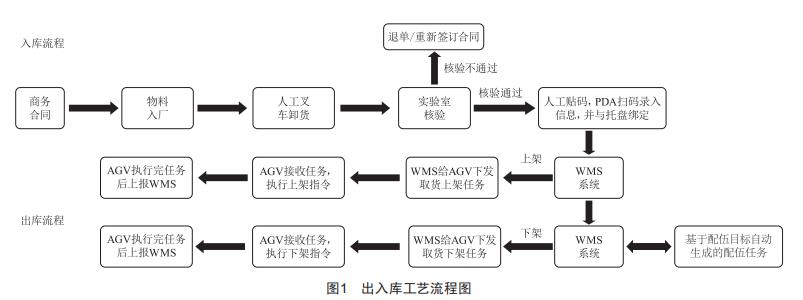

出入庫工藝流程圖如圖1所示。

3.2危廢智能倉儲解決方案設計

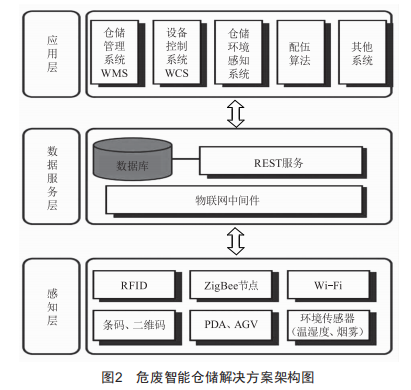

如圖2所示,危廢智能倉儲解決方案包括應用層、數據庫服務層和感知層3個層次。該方案通過作業設備、傳感器等感知層應用讀取底層數據,并通過中間件處理后上傳至應用數據庫:應用層對數據層進行數據調用,對倉庫管理系統各模塊提供支持,通過接口平臺實現與其他系統的協同工作。

3.2.1應用層

應用層位于系統的最上層,對整個任務執行具有調度指導性,包括倉儲管理系統、設備控制系統、環境感知系統、配伍系統、RFID讀寫識別系統等多個子系統。各子系統根據統一的數據服務接口實現對數據的調用,完成對數據庫的操作。

3.2.2數據服務層

數據服務層主要由物聯網中間件、REsT服務及數據庫組成。中間件負責對RFID、PDA等以讀寫功能為主的識別設備進行標準化管理,阻隔不同讀寫器設備之間協議影響,并篩選、提取有效數據,建立與各操作系統數據庫的連接。該層由數據采集和過濾、事件處理以及服務接口3個部分組成,通過webservice技術來包裝每一部分相應的功能。底層的數據通過物聯網中間件統一接收、處理后通過REsT服務上傳到中心數據庫統一存儲,并對應用層提供統一的數據管理、查詢、分析以及數據的安全控制等應用功能,同時實現與其他應用系統的協同工作。

3.2.3感知層

感知層是通過各類技術及設備感知作業數據,包括傳感器技術、一維碼/二維碼技術、RFID技術、wi-Fi網絡、ZigBee技術、PDA設備等。針對倉庫管理現狀及物聯網技術的實際應用,通過應用以上技術和設備獲取倉庫內的貨物信息、環境信息等,并將獲取的貨物及環境信息通過規定網絡上傳到數據服務層,從而將信息反饋回應用層,實現數據交互。

4研究意義

4.1提升危廢倉儲運營精細化水平

通過底層作業設備及傳感裝置,獲取大量且有效的作業生產數據。依托長期的數據對生產經營進行追溯分析,對各個環節提出量化要求,提升運營管理精細化水平。

4.2優化危廢生產組織工藝流程

通過配伍算法形成物料下架投入處置線的任務序列,可以使物料按序按量到達破碎線,進行充分均勻地混合,減少因混合不均、比例不對造成的生產影響及安全隱患,并且可以極大地縮短物料在料坑的停留時間,甚至將料坑停留環節取消,從而優化廠區生產組織,提升處理效率,改善廠區環境。

4.3促進危廢運維更高層的算法學習

通過對底層作業設備及傳感裝置獲取到的數據進行有效篩選,為智慧運維、環保設備及更高層的算法架構提供多維度數據支持。

4.4建立與環保主管部門互信關系

隨著"智慧環保"工作的推進,各省正逐步落地危廢供應鏈監管系統,以更好地對危廢全生命周期及處置企業進行管理監督。通過與監管系統對接,定期主動匯報危廢庫存及處置情況,與主管部門建立良好的互信關系,可以為企業可持續發展打下牢固的基礎。

4.5推動行業整體水平提升

通過打通智慧危廢供應鏈平臺,建立智慧危廢流通體系,打破國內危廢處置中智能倉儲技術零部署局面,建立行業標準,提升相關行業整體精細化、智能化水平。
