引言

綠色能源是我國實現雙碳目標的主力軍,大力發展綠色能源能有效降低碳排放。但鑒于新能源的固有特性,其被稱為"垃圾電"的問題暫時還沒有良好的解決方案,因此若大量新能源并網對電網當前的穩定性會造成很大的沖擊,主要體現在電壓和頻率擾動、潮流方向等方面,在一定程度上影響了電網調度和運行,尤其是頻率擾動,其存在較強的無序性,將增加調頻計算的復雜度。而傳統電源由于運行出力的穩定性較高,所以調節方法較為固定,但卻不適用于光伏、儲能這類分布式能源。因此,有必要針對分布式能源的并網調頻問題進行研究。

1光伏電源對電網頻率的影響分析

對于小型光伏電站而言,在天氣較為穩定時所存在的小幅度功率波動能夠被電網自身的裕度消納,不會產生明顯影響。但是大規模并網會存在更加難以預測的不確定性,可能會導致電網頻率失穩。

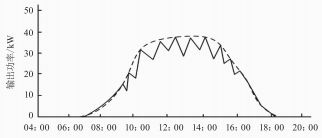

光伏系統實際出力和理想出力曲線的對比示意如圖1所示。從圖中可以看出,實際出力由于受到云層等因素影響,會存在明顯的波動性,而理想的曲線應該是按照最大出力構成的一條光滑曲線。

圖1光伏實際出力和理想出力曲線對比圖

光伏系統發電功率對電網頻率的擾動如下:

其中,A/為對電網頻率的擾動程度,APpvi為光伏功率波動,由此可知功率波動與頻率波動正相關。

2電池儲能調頻原理及模型

電池儲能系統具有毫秒級響應速度,能夠?qū)崿F(xiàn)快速精確而穩定的功率輸出,且具備充放電雙向調節能力。電池儲能的特性很好地彌補了因自然波動導致的分布式電源引起的頻率擾動問題。

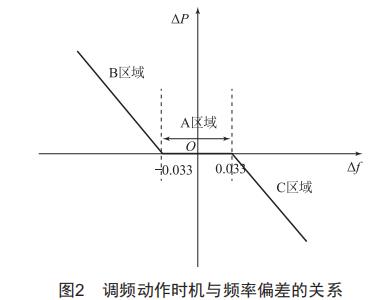

為了避免小擾動對電力系統的影響引起誤動,通常將調頻死區設置為-0.033~＋0.033～Hz，死區范圍內的擾動不進行調頻,其動作示意圖如圖2所示。當頻率上升超過死區進入C區域后,儲能系統作為負荷吸收有功功率:當頻率下降超過死區進入B區域后,儲能系統充當電源輸出有功功率。以此實現了對電網頻率進行調節的作用。

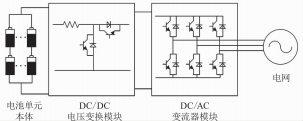

實際應用中的電池儲能系統拓?fù)淙鐖D3所示,包括了本體和功率轉換裝置。對于該系統進行建模主要有4種方法,分別是一階慣性系統模型、戴維寧等效電路模型以及這兩種模型的兩個變體。

圖3電池儲能系統結構圖

不論選取何種模型,都需要對儲能電池實時SOC狀態量進行計算,設其為s,其初始值為s_ref,則i時刻的計算公式為:

其中△T、P_b、E_rt分別為儲能間隔、當前功率和額定容量,且存在以下約束關系:

式中:S_H、S_L分別為儲能電池SOC上下限。

3光儲系統調頻策略及仿真研究

對儲能電池充放電控制參與調頻常用方法為下垂控制,該方法未考慮SOC狀態對系統的影響,在大電站小儲能配置中存在較為明顯的缺陷。因此,本文將SOC狀態作為控制變量引入下垂控制方法中,以彌補差異化場景下的應用缺陷。算法中將SOC狀態分為下限、較低、較高、上限4個區間,分別定義為S_L、S₁、S_h、S_H。在不同的狀態區間范圍內對儲能電池功率調節系數K_b賦以不同的取值。具體取值邏輯如下:

(1）S∈[S_L,S₁]時,電池SOC狀態較低,此時的可充電容量較大,可以設置更大的功率調節系數進行充電,通常以最大功率調節系數K_max進行充電。即:

式中:K_ch為充電時的系數。

當放電作業時,為了更好地維持電池的性能,其放電系數為二次函數,為:

式中:K_disch為放電時的系數。

(2）S∈[S₁,S_h]時,電池處于能量較為平衡的區間,可以進行較為自由的充放電,則:

(3）S∈[S_h,S_H]時,電池的SOC狀態較高,可放電的容量較為充裕,可以進行較為快速的放電控制,則可設置系數為:

但此時的充電裕度較為有限,為了更好地維持電池的性能,其充電系數為二次函數,為:

基于該控制邏輯,本文在下垂控制的基礎上進行了以上約束,并將其作為反饋量參與系統控制。通過對電池功率調節系數的控制來保障電池的SOC狀態相對穩定,既可以延長電池壽命,也能增強電池的調頻效果。

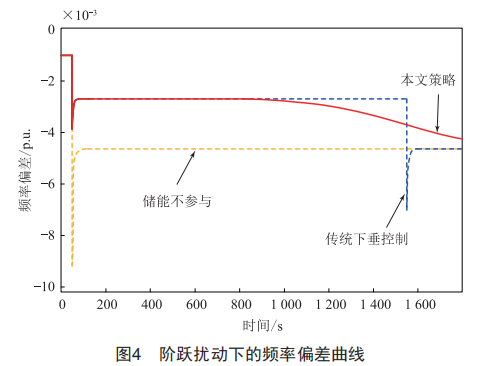

在仿真中,50s時外部產生一個0.085的階躍擾動,以模擬光伏發電對電網系統的功率沖擊。由圖4可以看出,不加儲能調頻的系統會有顯著的頻率波動,但使用了下垂控制后能在一定程度上穩定系統頻率,沒有產生大幅的波動。此外,本文方法和傳統的下垂控制方法相比,由于對充放電邏輯進行了約束,所以系統頻率以較為平滑的方式趨于穩定,不會對系統產生二次沖擊。

4結語

大規模光伏發電接入系統會對電網系統的頻率產生較為明顯的沖擊,因此在光伏發電系統中配置儲能電池系統,共同調節電網頻率,可以減弱發電系統對電網的沖擊。本文分析了電池儲能調頻的原理并建立了基本模型,而后在傳統下垂控制的基礎上,對電池的SOC狀態進行了約束控制,并通過仿真表明本文的方案可以減弱對系統頻率的沖擊。
