引言

對斷面越限的輸電通道進行調控是消除電網運行風險的重要措施。目前已對斷面調控進行了大量研究,提出了基于靈敏度及粒子群算法的輸電斷面功率越限控制方法,其計算較為精確,但算法過于復雜,處理時間較長。定義了割集斷面支路并進行了潮流追蹤和定向控制,可以準確地對發電機控制節點及相應的發電調整量進行計算,但處理周期長且無法滿足斷面中各支路潮流的不同控制目標。文獻基于直流潮流靈敏度實現了割集斷面總潮流和斷面中各支路潮流的控制目標,但直流潮流靈敏度計算只考慮網絡拓?fù)鋮?shù),和實際網架中的潮流靈敏度差異較大,只能做前瞻性分析和計算。

上述方法皆對斷面調控有所研究,但計算過程較為復雜,難以應用于調度員實時斷面調控。為此,本文基于不同電廠出力對線路潮流的靈敏度差異,提出一種對輸電通道斷面進行快速、準確調控的策略,可以輔助調度員合理調控電廠出力,提高斷面越限時的調控效率。

1斷面調控主要手段

電網中的斷面是指連接兩地區之間多條線路所形成的族,斷面潮流即為組成斷面的各條線路的潮流之和,它能清晰反映斷面所連接兩區域之間的功率交換關系。監控?cái)嗝嬗泄Τ绷骺梢员ＷC各線路滿足熱穩定、動穩定限制,因此在電力系統運行中對斷面進行實時監控極其重要。

目前,斷面調控主要手段如下:

（1）調整電廠有功。

調整電廠有功是較為有效的斷面調控方式,調增或調減送端電廠有功可直接增加或減少送端斷面潮流。通過不同區域間電廠有功調整還可以改變電網潮流分布從而進行斷面控制。

（2)直流有功負荷調整。

對于異步聯網送出型電網,各直流有功負荷可直接進行調整或在不同直流間轉移,通過各直流有功負荷的調整或轉移可以改變電網潮流分布從而進行斷面控制。

(3)方式變更。

可通過改變電網運行方式來進行斷面控制,一般有下述兩種操作方式:

1)電磁環網合環與斷環。

可改變電網潮流分布,但斷環往往會降低供電可靠性,合環則會提升供電可靠性。

2)合環調電及停電調電。

合環調電是指通過電磁環網合環方式將負荷不停電倒至其他供電區域后再將電磁環網斷環,停電調電是指將負荷停電后倒至其他供電區域后再復電,其本質皆為改變負荷分布。

（4)限制負荷。

降低受端電網負荷可減少線路潮流從而控制斷面。

2基于靈敏度分析的輸電通道斷面調控策略

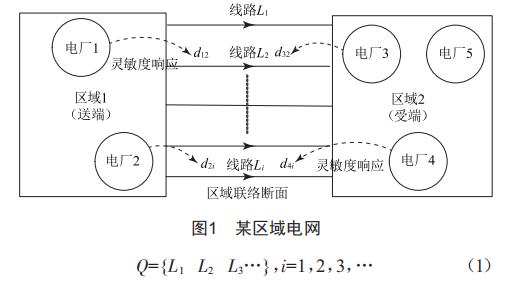

將電力系統區域聯絡斷面定義為一組支路構成的集合,設為O,可將系統分為互不連通的兩部分,如圖1所示。

式中:L_i為斷面的第i條聯絡支路:Q為聯絡斷面集合。

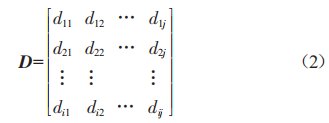

電廠單位出力變化引起線路潮流的變化量為電廠出力對線路潮流的靈敏度。將各電廠對各線路的靈敏度通過矩陣形式描述,得靈敏度矩陣如下:

其中,d_ij為第i個電廠出力對第j條線路潮流的靈敏度,若d_ij為正,則表示增加電廠出力將導致線路潮流增加:若d_ij為負,則表示增加電廠出力將導致線路潮流降低。

基于電廠靈敏度的聯絡斷面越限調控方法,即通過斷

面需調節量及電廠出力對越限斷面中各線路潮流的靈敏度,快速計算出各電廠的需調節量,實現對斷面的準確調控。

在電力調度工作中,常見的斷面控制公式如下:

式中:k為線路L₁發生故障跳閘轉移到線路L₂的轉移比:C為常數,為斷面控制值。

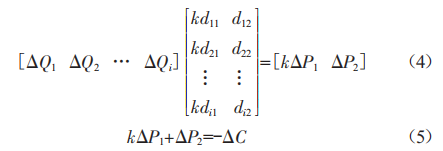

定義斷面越限值為△C,則斷面需調節量為-△C,各電廠出力需調節量為△Q_i(上調為正,下調為負）,線路1的調節量為△P₁,線路2的調節量為△P₂,k為線路L₁跳閘后轉移到線路L₂的轉移比,可得:

聯立以上兩式得:

其中,(kd_i1+d_i2）△Q_i應均為負數(正數說明調節起反作用）,為求出△Q_i的值,可采用最大靈敏度利用原則,對上述關系式中i個電廠的斷面調節靈敏度絕對值|kd_i1+d_i2|進行比較,從大到小得到靈敏度調節序列,靈敏度較大的電廠優先進行調節。若調節到第i(i=1,2,3,…,N）個電廠后該電廠備用高于此時需調節量,則調節已經滿足要求,該電廠調節量為:

至此,完成各電廠實際調節出力計算,前i-1個電廠出力為各自最大上調(或下調）備用,第i個電廠按剩余斷面需調節量進行調節。

3實際算例分析

假設某網架如圖2所示。

圖2某地區網架

在某種運行方式下,0.7×500kV AB雙線+500kV CD雙線斷面越限,越限值為160MW,假定此時調度欲調減斷面值至少160MW,即-△C=-160MW。

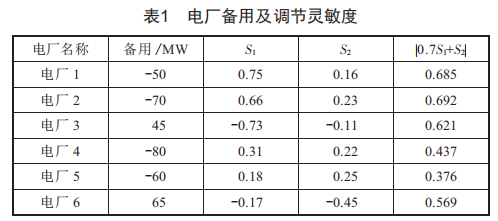

當前運行方式下對斷面調控有效的電廠為電廠1～6,各電廠對500kV AB雙線、CD雙線調節靈敏度S₁、S₂如表1所示。

利用上述基于靈敏度的調控策略進行計算,則電廠2調減出力為70MW,有效對斷面調節量為48.44MW:電廠1調減出力為50MW,有效對斷面調節量為34.25MW:電廠3調增出力為45MW,有效對斷面調節量為27.95MW:電廠4調減出力為80MW,有效對斷面調節量為34.96MW:電廠6調增出力為25.61MW,有效對斷面調節量為14.41MW電廠5不安排,即調整出力為0MW。策略實施后共計調整出力(含上、下調節備用）270.61MW,備用占用率為73.13%。

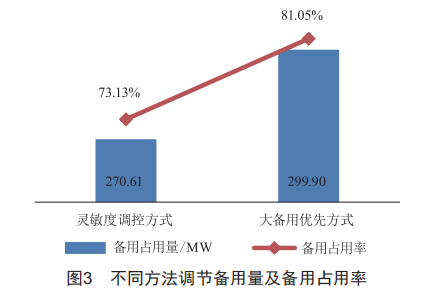

若根據電廠備用由大到小調節斷面,則電廠4調減出力80MW,有效對斷面調節量34.96MW:電廠2調減出力70MW,有效對斷面調節量48.44MW:電廠6調減出力65MW,有效對斷面調節量36.99MW:電廠5調減出力60MW,有效對斷面調節量22.56MW:電廠1調減出力24.90MW,有效對斷面調節量17.06MW:共占用備用299.90MW,占用率81.05%,完成相同調節效果,耗費備用較多,如圖3所示。

4結語

基于調度員在區域間重要輸電通道斷面調控的難點問題,本文利用不同電廠對不同輸電線路調控的靈敏度差異,提出一種對重要輸電通道斷面進行快速、準確調控的策略,并以實例進行了驗證。通過優先安排調節靈敏度較高的電廠,可以幫助調度員合理調控電廠出力,從而提高斷面越限時的調控效率。下一步可考慮將該策略融入技術支持系統中以輔助調度員進行快速、高效的斷面調控。
