引言

世界范圍內已發生的眾多電網事故表明,電壓質量是表征電網電能質量的重要指標,與電網的安全性直接相關,并影響著電網運行的經濟性。大量經驗表明,電壓波動過大往往會損壞電力設備,嚴重時還可能造成電網解列和系統崩潰,因此亟需找到一種合理、適用的電壓無功控制策略,來應對日益復雜的電網形勢。現代電網線路多、負荷大、模型復雜,因此要想電壓長期保持在合格范圍內,實現全網無功集中優化控制,就需要有效利用存在于各變電站和發電廠內的現有各種無功及電壓調節方式,及時消除不穩定因素對電壓的影響,以達到自動電壓控制的目的。

國網駐馬店供電公司使用南瑞科技自主研發的智能電網調度控制系統,即D5000平臺,自動電壓控制(以下簡稱AVC)系統就是基于該平臺開發設計的。自投運以來,AVC系統運行穩定可靠,實現AVC閉環運行的廠站可以減少人工操作次數,工作效率得到明顯提高。截至2021年3月,駐馬店地區的廠站AVC閉環控制覆蓋率已達到91.84%,但是面對飛速發展的電網規模,省調提出了更高的工作要求,同時也給我們的工作帶來了新的挑戰。

1AVC基本概念及基本原理

1.1AVC基本概念

駐馬店供電公司的AVC系統基于南瑞科技的D5000平臺設計,并依托D5000平臺實現其功能。AVC的主要功能就是在保證電網安全穩定運行的前提下,使變電站和發電廠的電壓質量和功率因數滿足要求,確保電網的有功損耗能夠降到最低。

1.2AVC基本原理

AVC功能的基本原理就是利用D5000系統中生成的電網模型,并根據變電站上送的遙測遙信信息,以母線電壓為參照標準,最后通過系統中事先制訂好的AVC策略來控制變電站內電容器的投切,用來補償無功或消耗無功,以確保母線電壓始終運行在合理的范圍內。

一般來說,首先,同一電壓等級的母線電壓都會設置一個合理的上下限,當實際運行中母線電壓超過或者低于合理范圍時,就會觸發AVC相關策略去調整母線電壓。再者,在D5000系統中做的電容器間隔的保護信號中,有一些與AVC策略相關的保護信號,當這些信號中的一個或者多個信號觸發時,系統也會調用AVC相關策略去執行投切電容器的操作,以調整母線電壓。

2廠站實現AVC閉環控制的步驟

新建廠站接入AVC控制需要執行一系列步驟,主要包括模型驗證、模型復制、控制模型更新、做AVC遙控關系表、畫AVC狀態控制圖以及做遙控測試。特別需要注意的是,若后期增加或減少跟AVC有關的保護信號,都要進行控制模型更新。以上一系列步驟完成后,新建廠站就接入了AVC控制。這時AVC系統就可以從D5000平臺利用電網模型和變電站上傳的遙測遙信數據,通過調用AVC相關策略進行計算,然后將計算得到的結果以遙調和遙控的形式發送給相關變電站和發電廠,并通過上下級的協調策略來完成無功電壓的集中控制。

3影響AVC閉環控制覆蓋率的因素

要想知道影響AVC閉環控制覆蓋率的因素,首先要了解當前省、地調AVC系統是如何進行無功/電壓調節的。當前,河南電網調節無功/電壓的手段主要包括調整發電機組、投切并聯補償設備以及有載調壓變壓器調檔等。再者,發電機組的無功出力一般是連續可調的,并且通常沒有調節次數的限制,但作為離散調節方式的主變調檔以及投切并聯補償設備若頻繁采用,將會大大縮減相關設備的使用時長,因此AVC系統設置了同一離散調節設備相鄰兩次調整的時間間隔,并且嚴格限制24h內的調節次數。鑒于AVC系統涉及的模型眾多、控制策略復雜,在實際運行中難免會出現一些問題,并且處理過程要考慮到模型、數據以及控制策略等方面,因此處理起來相當不容易。

另外,由于AVC系統閉環運行需要準確的實時數據作為前提保證,因此在實際的工作中就要確保用來傳輸數據的通道正常運轉。目前,廠站的許多日常工作都需要依靠人工維護,因此自動化工作人員的專業水平也會影響AVC的閉環運行。對于一些對廠站接入AVC的流程都不十分清楚的工作人員,在做廠站接入AVC相關工作的過程中難免會出現紕漏。最后,還會有一些其他不可控的因素出現,影響AVC閉環控制覆蓋率,也需要及時解決。

目前駐馬店地區有各電壓等級變電站共245座,分屬于市公司和9個縣公司管轄,對各公司下轄變電站的AVC閉環控制覆蓋率進行統計,結果顯示廠站AVC閉環控制覆蓋率較高的有地調、遂平、確山、新蔡和平輿,其余幾個縣調AVC閉環控制覆蓋率均不高,進一步分析覆蓋率較低的縣調,得到的分析結果如表1所示。

表1 縣調AVC閉環控制覆蓋率較低的原因分析表

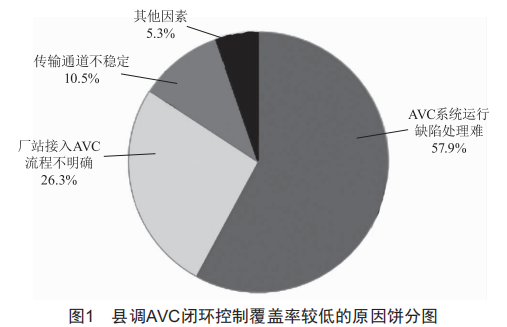

對表1進一步分析可以得到餅分圖,如圖1所示。由圖1可以看出,"AVC系統運行缺陷處理難"和"廠站接入AVC流程不明確"是造成AVC閉環控制覆蓋率較低的主要原因。

4提高AVC閉環控制覆蓋率的方法

由上述分析可以發現,只要解決好"AVC系統運行缺陷處理難"和"廠站接入AVC流程不明確"這兩個問題,提高其余幾個縣調的AVC閉環控制覆蓋率,就能提高整個駐馬店地區的AVC閉環控制覆蓋率。接著從人、設備、方法3個方面入手,共找到了造成AVC閉環控制覆蓋率低的4個末端因素,下面將逐一分析這4個方面的因素并制訂相應的解決方案。

4.1AVC系統維護培訓少

針對AVC系統維護培訓少的問題,統一印制下發了AVC系統維護培訓相關資料以對自動化人員進行培訓,詳細闡述了維護方法并仔細講解每一個步驟,課后大家再共同探討分析,把有疑問的地方搞清楚。

4.2廠站接入AVC控制流程復雜

針對廠站接入AVC控制流程復雜的問題,市公司全面開展廠站接入AVC控制流程規范化管理工作,組織相關人員共同分析標準流程框架并編寫接入規范,督促每個運維人員切實按照標準規范接入。

4.3AVC使用過程問題多

針對AVC使用過程中問題多的現狀,市公司組織人員研究制訂AVC運行日常維護方法案例手冊,建立相關知識庫并及時更新,方便工作人員隨時查看。

4.4D5000系統基本數據不夠完善

針對D5000系統基本數據不夠完善的問題,市公司組織工作人員采取集中運維、集中整治的方法,建立相關工作群,并邀請廠家進群,使問題能夠及時得到解決,并能把經驗分享給大家。

5效果與總結

在采取對市公司及縣公司相關人員進行統一培訓,全面開展廠站接入AVC控制流程規范化管理等一系列措施后,重新統計2021年7月駐馬店地區AVC閉環控制覆蓋率,如表2所示。

表2  駐馬店地區廠站AVC閉環控制覆蓋率統計表

由表2可以看出,7月份駐馬店地區AVC閉環控制覆蓋率比起3月份的91.84%提升明顯,且超過了省調制訂的95%的要求。AVC閉環控制覆蓋率的提升,有利于降低電能網絡損耗,提高電壓合格率,有利于減輕運行人員的工作強度,最為重要的是有利于電網的長期安全穩定運行。
