引言

隨著我國經濟的不斷發展,農村用電量也不斷增加,電網建設的配變臺架應用越來越多。在配變臺架中,進出線PVC管用于保護變壓器低壓導線,傳統的配變臺架進出線PVC管是利用安裝在電桿上的抱箍角鐵支架來固定的。這種安裝方法使用的抱箍數量較多,導致施工的安裝工序復雜煩瑣,既增加施工時間,又影響配變臺架的整體美觀性。

基于以上情況,設計了一種配變臺架進出線PVC管固定裝置。該固定裝置安裝施工過程簡單、方便、快捷,不但可以減少配變臺架上低壓導線安裝工序所需的時間,達到提高施工效率的目的,還能使臺架整體視覺效果更加美觀。

1配變臺架進出線PVC管固定裝置的設計研究

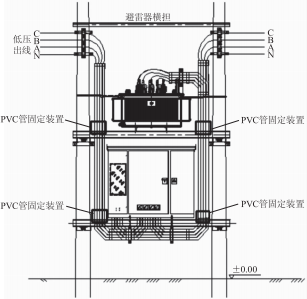

在現有配變臺架的進出線PVC管安裝方式基礎上,研究了一種配變臺架進出線PVC管固定裝置,其安裝位置具體如圖1所示。

圖1配變臺架進出線PVC管固定裝置示意圖

1.1PVC管固定裝置構成

PVC管固定裝置包含以下幾個部分:（1）電桿,原有臺架用:(2）槽鋼,用于承載配電箱:(3）第一移動支架(采用鍍鋅扁鐵:50mm×5mm、長度190mm）:（4）第二移動支架（采用鍍鋅扁鐵:50mm×5mm、長度190mm）,第一移動支架和第二移動支架分別設置在槽鋼兩側,可沿槽鋼滑動:（5）連接桿（采用全牙螺栓:M16、長度380mm）,安裝于第一移動支架和第二移動支架之間:（6）PVC管:（7）夾持件（采用鍍鋅扁鐵:300mmx300mm）,用于夾持PVC管:（8）限位件（采用M16螺母）:（9）緊固件（采用M16螺母）。

1.2PVC管固定裝置主要特征

（1）分別設置在槽鋼兩側的第一移動支架和第二移動支架可沿槽鋼滑動,第一移動支架和第二移動支架之間設有連接桿,連接桿上穿接有用于夾持PVC管的夾持件和用于限定夾持件位置的限位件,連接桿分別與第一移動支架和第二移動支架通過緊固件固定連接在一起。

（2）第一移動支架和第二移動支架都由用于嵌接槽鋼的彎折部和用于穿接連接桿的垂直部組成。

（3）彎折部與垂直部一體化連接,垂直部豎立設置在彎折部上方,連接桿與垂直部所在平面相互垂直。

（4）緊固件為螺母,連接桿與垂直部之間通過螺母固定連接在一起。

（5）連接桿為全牙螺栓,夾持件為PVC管夾板,限位件為螺母。

2配變臺架進出線PVC管固定裝置的應用說明

下面結合圖片和實例對配變臺架進出線PVC管固定裝置的應用進行更詳細的說明。

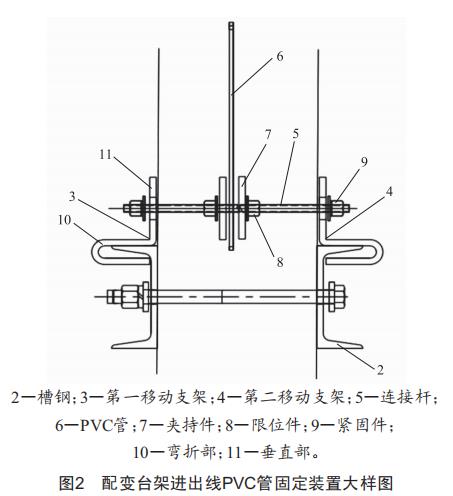

如圖2所示,配變臺架進出線PVC管固定裝置包括分別設置在槽鋼2兩側的第一移動支架3和第二移動支架4,第一移動支架3和第二移動支架4可沿槽鋼2滑動,第一移動支架3和第二移動支架4之間設有連接桿5,連接桿5上穿接有用于夾持PVC管6的夾持件7和用于限定夾持件7位置的限位件8,連接桿5分別與第一移動支架3和第二移動支架4通過緊固件9固定連接在一起。

在本實施例中,安裝本裝置時,將第一移動支架3和第二移動支架4分別從左右兩側安裝到槽鋼2兩側,調節到適當?shù)拈g距再通過緊固件9進行固定。在對進出線PVC管6進行固定時,本裝置可根據綜合配電箱出線孔的位置,滑動第一移動支架3以及第二移動支架4來調節進出線PVC管6布設在配變臺架的位置,并通過夾持件7夾持PVC管6使得PVC管6保持垂直、不會彎曲,從而提升配變臺架的整體美觀效果。此外,當配變臺架新增低壓線路時,無須另外安裝抱箍,只要松開裝置的限位件8,將PVC管置入夾持件7內進行夾持,再重新上緊限位件8即可,整個過程易于操作,達到了快速安裝的目的,從而提高了施工效率。

如圖2所示,第一移動支架3和第二移動支架4都由用于嵌接槽鋼2的彎折部10和用于穿接連接桿5的垂直部11組成。彎折部10自身彎折且只在朝向槽鋼2的一側留有開口,將彎折部10嵌接到槽鋼2上,這樣第一移動支架3從左側與槽鋼2嵌接,而第二移動支架4從右側與槽鋼2嵌接,同時可以沿槽鋼2進行滑動,直至調節到適當?shù)奈恢迷倮镁o固件9固定在槽鋼2上。而連接桿5的兩端分別穿接在第一移動支架3的垂直部11和第二移動支架4的垂直部11上,夾持件7可在連接桿5上移動,以便分別從左右兩側夾持PVC管6。

如圖2所示,彎折部10與垂直部11一體化連接,即一體成型,垂直部11豎立設置在彎折部10上方,連接桿5與垂直部11所在平面相互垂直,使得連接桿5可水平連接在第一移動支架3的垂直部11和第二移動支架4的垂直部11之間。

如圖2所示,緊固件9采用螺母,連接桿5與垂直部11之間通過螺母固定連接在一起,通過擰緊螺母即可將連接桿5固定在第一移動支架3的垂直部11和第二移動支架4的垂直部11之間。反之,松開螺母即可。

連接桿5采用全牙螺栓,夾持件7采用PVC管夾板,限位件8采用螺母,全牙螺栓、PVC管夾板以及螺母都是現有成本較低的部件,可有效降低本裝置的材料成本。

3使用效果分析

配變臺架進出線PVC管固定裝置采用槽鋼支撐式滑動支架對進出線PVC管進行固定,取代了以往需要大量使用抱箍來固定PVC管的工藝。而且此裝置可根據綜合配電箱出線孔的位置,滑動第一移動支架以及第二移動支架來調節進出線PVC管布設在配變臺架的位置,左右或前后調節進出線PVC管的位置,使PVC管保持垂直、不會彎曲,進而使得配變臺架整體效果更加美觀。另外,當配變臺架新增一回低壓線路時,無須另外安裝抱箍,只要松開裝置的螺母,將PVC管置入PVC管夾板內,再重新上緊螺母即可。該固定裝置整個操作過程便捷,從而達到了快速安裝的目的。該裝置使用方便、安裝簡單,可減少配變臺架上零部件的安裝數量,同時避免線纜套管在固定過程中對線桿的依賴,不但美觀實用,而且可以減少配變臺架上低壓引線安裝工序的時間,從而提高施工效率。

通過與施工方、供電局等單位進行研究與討論,將配變臺架進出線PVC管固定裝置先后應用于"馬岡所10kV公安線良邊村公用臺變新建工程""10kV羅崗線羅崗開發區公用#2、#3臺區新建工程"等項目,后期根據施工人員的反饋,在使用了這種配變臺架進出線PVC管固定裝置后,施工時間比原來減少了30%,而且安裝后的整體效果也獲得了供電局的高度認可和一致好評。

4結語

目前我國經濟發展迅速,電網建設發展的腳步也越來越快,但是電力行業使用傳統工藝和施工方法的情況仍大量存在,難以滿足現代化電網建設的需要。為了更好地促進電網建設,推動城市發展,更加合理地利用資源,相關工作者要勇于創新,結合實際,善于改良設計方案,從而提出更加合理有效、方便快捷、環保節約的方案,提升配電網工程的建設水平。
