引言

長期以來,自動化專業一些比較簡單的修改后臺參數工作占用了專業人員一定的工作時間,假如有辦法可以使工作在同一地點完成,將會大大提高工作效率,節省工作時間。鑒于此,根據佛山供電局提出的"能遠程不就地"原則,通過運用遠程技術,來解決這種工作效率低的問題。

Linux系統不僅性能穩定,而且是開源的,可以輕松使用開源軟件及指令控制,配置簡單,容易通過多種途徑實現遠程維護功能。

Linux有許多發行版本,主流的Linux發行版有Ubuntu(烏班圖）、DebianGNU/Linux、RedHat等10多種,國內的主流版本有大陸發行版,也有中標麒麟Linux(原中標普華Linux）、共創Linux、凝思Linux等20多種。面對各種各樣的Linux版本監控后臺,選擇合適的遠程登錄方式十分必要。VNC(VirtualNetworkConsole）虛擬網絡控制臺是用于遠程登錄主機的服務,通過VNC可實現Linux后臺的遠程登錄。

1遠程維護平臺的構建

遠程維護平臺分為主站端(控制端）與廠站端(被控制端）,主站端設置一個服務器主機,在主機上使遠程桌面連接或VNCViewer軟件通過加密的網絡控制廠站端的監控后臺主機,考慮到廠站端監控后臺主機網口不一定足夠,統一添加串口轉網口卡以便網絡口連接使用。遠程維護連接圖如圖1所示。

2VNC服務

2.1VNC組成和原理

VNC由兩部分組成:一部分是客戶端的應用程序(VNCViewer）,另一部分是服務器端的應用程序(VNCserver）。VNC把被控制端的屏幕做成圖像,經過壓縮后傳送到控制端,控制端的控制信息傳送到被控制端之后進入消息隊列。VNC客戶端與服務器端數據傳輸使用兩種協議:(1）RFB協議(RemoteFrameBuffer）。一種用于遠程訪問圖形用戶界面的簡單協議,在遠程維護主機上運行一個服務器,讓變電站端主機和主站端主機的界面都在遠程維護主機跑,然后通過RFB協議用自己的客戶端顯示到本地。(2）x協議。Linux的圖形化界面,底層都是基于x協議,x視窗系統提供了一個公開協議,由其客戶程序可以查詢和更新x服務器上的信息,x協議允許網絡中不同計算機上的進程在其他網絡顯示器上顯示內容。VNC通信相關協議如圖2所示。

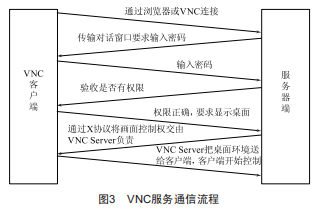

VNC服務的通信流程如圖3所示。

通過服務器端和客戶端的交互,實現通信連接,并對服務器端進行控制。

232VNC服務的端口機制

開啟VNC服務之后,基礎端口打開,若輸入vncserver1,則開放基礎端口+1的端口:輸入vncserver2,則基礎端口＋2的端口打開,vncserver3、vncserver4等依次類推,但基礎端口即基礎端口+0之外,使用其他端口遠程登錄均不能與運維人員使用的當前界面同步。

當開啟端口后,可用netstat指令對開放監聽的端口進行查看,可看到VNC服務和端口已經開放監聽,等待對側TCP發起遠程連接。

3,VN服務器端工具的使用

目前變電站監控后臺Centos6.x版的Linux系統有自帶的一個遠程桌面服務一vino-server服務,可通過可視化界面配置參數實現遠程維護。部分站點Linux系統自帶tigervnc-server服務及相關指令,可實現遠程監控后臺控制。

3C.vino-server配置與原理

vino-server是Linux系統集成的一個自帶的遠程維護可視化界面進程。在菜單條可開啟vino-server,打開允許別人查看自己的桌面,默認監聽TCP基礎端口,端口可進行修改,但非基礎端口不能同步現場維護畫面,可以對遠程登錄的密碼進行修改。vino-server也可以設置授權允許登錄參數,須本機授權通過才可以進行遠程登錄,對遠程維護多了一層防護保障。vino-server設置界面如圖4所示。

圖4vino-server設置界面

13.tigervnc-server配置與原理

部分站點Linux系統自帶tigervnc-server服務,也可對tigervnc-server進行下載之后安裝使用。在終端可以執行vncserver命令開啟VNC,第一次執行會要求設置密碼,可使用vncpasswd設置遠程登錄密碼。同樣地,vncserver命令默認從基礎端口+1開始,vncserver1是開啟基礎端口+1端口,vncserver2是開啟基礎端口+2端口,非基礎端口雖然能遠程登錄,但不能和現場登錄界面同步。vncserver0是不起作用的,因此需要使用x0vncserver命令打開基礎端口,實現遠程登錄并同步現場登錄畫面。x0vncserver也是tigervnc-server服務命令之一,指令默認是需要設置密碼的:若不需要密碼,可以指定參數為securitytypes=none:若需要進行帶密碼遠程登錄,必須在

x0vncserver后面加上PasswordFi1e參數,PasswordFi1e參數是指定存放密碼文件的路徑,同時需要vncpasswd設置遠程登錄密碼。

4廠站端的安全管理

廠站端可以使用以下方式進行安全管理:(1）通過主站端與子站端中間通道設置加解密方式,防止外部人員竊聽盜取數據:(2）加解密通道中限制訪問端口:(3）廠站端主機設置防火墻,對外部訪問進行白名單式限制,同時對主機開放的基礎端口進行轉換。

5遠程功能的測試

在主站端可以使用VNCViewer等軟件進行站點統一管理,所有站點存放在同一個軟件中,每測試完一個站點,在軟件中添加一個站點模塊。目前,在佛山供電局變電管理一所已經進行了接近20個變電站的遠程維護功能測試,均能遠程測試成功。

6結論

(1）實現Linux系統遠程維護,可解決現有變電站監控后臺運維效率低的問題,也提高了工作質量。

(2）基于VNC的特性,實現了Linux系統遠程維護功能,也為后續的變電站監控后臺遠程功能擴展提供了一個非常有利的平臺。

(3）佛山供電局變電站Linux系統監控后臺的遠程維護功能在南方電網的應用中處于比較先進的位置,對其他單位具有參考作用
