陶瓷電容器非常適合管理紋波電流，因為它們可以過濾開關模式電源產生的大電流。通常將不同尺寸和值的陶瓷電容器并聯使用以達到最佳效果。在這種情況下，每個電容器都應滿足其允許的紋波電流額定值。

在這篇文章中，我將以降壓轉換器為例來演示如何選擇陶瓷電容器來滿足紋波電流要求。（請注意，鋁電解電容或鉭電容等大容量電容器具有高等效串聯電阻（ESR）。當與陶瓷電容器并聯時，這些大容量電容器的設計不是為了承受大的紋波電流。因此，我不會在這里討論它們。）

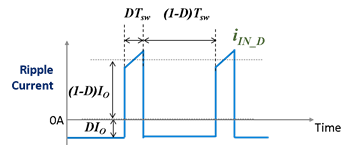

圖 1 顯示了降壓轉換器的基本電路。轉換器輸入電流 i IN_D由大紋波電流 Δi IN_D 組成。

圖 1：降壓轉換器的基本電路

降壓轉換器參數為：

· 輸入電壓 (V IN ) = 12V。

· 允許輸入紋波電壓 (ΔV IN ) < 0.36V。

· 輸出電壓 (VO ) = 1.2V。

· 輸出電流 (I O ) = 12A。

· 電感峰峰值紋波電流 (ΔIpp) = 3.625A。

· 開關頻率 (F SW ) = 600KHz。

· 陶瓷電容器的溫升限值 < 10°C。

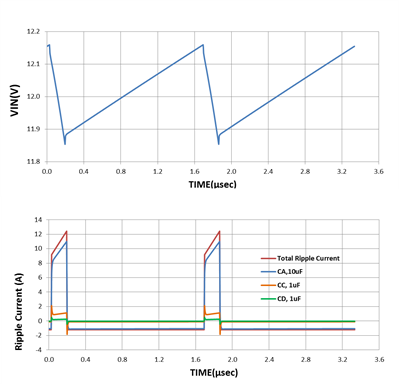

圖 2 顯示了輸入紋波電流波形。

圖 2：輸入紋波電流波形

為滿足紋波電壓要求，陶瓷電容器的有效電容應大于使用公式 1 計算的值：

根據轉換器參數和要求，C ce_total應大于 5μF。

所選陶瓷電容器還必須滿足紋波電流限制。公式 2 計算紋波電流的均方根 (RMS) 值：

假設 I O = 12A，ΔIpp = 3.625A 和 D = 10%，輸入紋波的 RMS 值為 3.615A RMS。

表 1 列出了具有適當額定電壓的可用陶瓷電容器的特性。這些電容器具有 10% 的容差。

表 1：電容器特性

雖然一個電容器 A 提供了足夠的有效電容來滿足紋波電壓要求，但其 3.24A RMS的紋波電流額定值略低于轉換器產生的電流。再增加一塊電容A就可以滿足要求，但它比其他更小的電容占用更多的空間和成本。問題是應該添加哪個或多個電容器。為了回答這個問題，我對紋波電流分布進行了分析。圖 3 是兩個電容器與一個交流電流源并聯的簡化示意圖。

圖 3：紋波電流分布示意圖

根據歐姆定律，電流分布應符合公式 3：

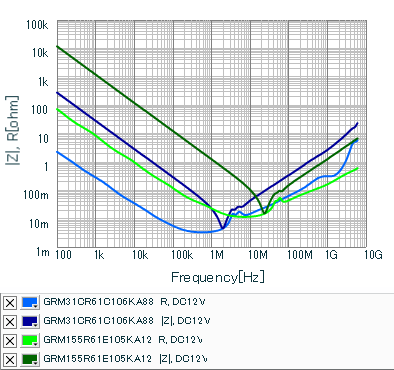

陶瓷電容器具有較小的 ESR。圖 4 顯示了兩個示例。

圖 4：陶瓷電容阻抗 |Z| 和 ESR R 超頻

對于低于 1MHz 的頻率，我們可以通過 X C = 1/(jωC)來近似陶瓷電容器的阻抗 X C 。因此等式 3 簡化為等式 4。根據等式 4，紋波電流與有效電容成正比：

當多個電容器并聯時，允許紋波電流與有效電容之比（I RMS -over-C）最低的電容器將首先達到紋波電流額定值。假設 C1 的 I RMS -over-C 低于 C2，公式 5 估計總允許紋波電流 I ∑_RMS_Allow：

當 C1 達到其允許的紋波電流額定值時，通過 C2 的紋波電流將不會超過其允許的紋波電流，如公式 6 所示：

為了使 I ∑_RMS_Allow ≥ I IN_AC_RMS，附加電容應大于由公式 7 計算的電容：

托爾。是這些陶瓷電容器的電容容差。當計算中包含容差時，瓶頸電容器的最壞情況紋波電流不會超過其額定值。

我在表 2 中列出了 I RMS -to-C 比作為參數。

表 2：電容器特性

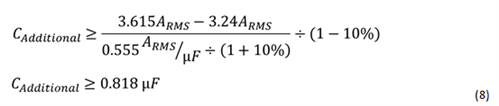

電容器 A 在 12 VDC偏壓下具有高有效電容。為了滿足紋波電流要求，我們應該添加一個或多個額外電容器以滿足紋波電流要求。由于電容器 A 具有最低的 I RMS與 C 之比，因此添加的有效電容 C 附加值應大于使用公式 8 計算的值：

有兩種選擇。第一種選擇是添加一塊電容器 B。第二種選擇是添加一塊電容器 C 和兩塊電容器 D。兩種選擇都提供足夠的附加有效電容并占用相似的印刷電路板 (PCB) 區域。由于后一種方案性價比更高，所以我選擇了第二種方案。

為了驗證我的假設，我進行了 PSPICE 模擬；圖 5 顯示了我使用的電路。對于典型情況，我還使用了電容器的標稱值。

圖 5：紋波電流分布仿真電路

圖 6 顯示了電容器紋波電流的仿真波形和 RMS 值，它們是：

· 我CA_RMS_typ = 3.13A RMS。

· 我CC_RMS_typ = 0.353A RMS。

· 我CD_RMS_typ = 0.081A RMS。

· V IN紋波電壓 = 0.299V。

圖 6：每個陶瓷電容器的模擬紋波電流波形

然后，我使用了電容器值，這會使電容器 A（瓶頸電容器）出現最壞的情況。

電容器紋波電流的 RMS 值為：

· 我CA_RMS_max = 3.206A RMS。

· 我CC_RMS_min = 0.306A RMS。

· 我CD_RMS_min = 0.070A RMS。

每個電容器都滿足其允許的紋波電流額定值。

并聯使用不同尺寸的陶瓷電容器提供了一種緊湊且經濟高效的方式來過濾大紋波電流。但是對于不同的電容和紋波電流額定值，很難確定總允許紋波電流。在這篇文章中，我提出了一個參數，稱為允許紋波電流與有效電容比，I RMS /C。I RMS /C 幫助我們找到允許紋波電流的瓶頸電容。使用最低的 I RMS /C 來估計總允許紋波電流并選擇額外的電容器。請注意，PCB 寄生效應會極大地影響電路性能。這種方法提供了一個很好的估計；但是，我們必須憑經驗驗證設計。
