如今，設計人員要求縮小整體尺寸——以節省電路板空間、增加功能并為最終用戶應用分配更多空間——所有這些都需要更少的空間分配給電源管理，這不僅需要 XY 縮小，還需要 3-D體積收縮。在可穿戴產品中，半導體行業最近看到系統級封裝 (SiP) 技術的使用有所增加，這些用戶需要更簡單、更靈活的設計，但又需要滿足具有挑戰性的空間要求。我希望看到這種趨勢繼續下去。

事實上，TI 擁有 200 多種電源模塊，適用于各種應用，以應對廣闊的市場。SiP 封裝技術易于使用并具有許多性能優勢，包括出色的熱特性和最小化的電磁干擾 (EMI)。但真正讓 TI 的 SiP 與眾不同的是使用 3-D 封裝，這涉及在封裝內將組件彼此疊置安裝。對于注重空間的應用，3-D 封裝為電源模塊提供了更高的功率密度和顯著減小的外形尺寸，節省了電路板空間，優化了整體印刷電路板 (PCB) 的占位面積，并支持了行業向小型化的趨勢。

此外，3-D 封裝通過將大電感放置在電源模塊電路的其余部分上，從而優化空間，從而降低了體積要求。它還通過使無源組件更靠近有源控制器設備來提高電氣性能，從而減少總信號長度。為了支持不同的行業需求、簡化設計并提高體積功率密度，TI 使用了先進的 3-D 構造技術，從而形成了廣泛的 SiP 封裝產品組合。

在四方扁平封裝無引線 (QFN) 封裝中，一種 3-D 構造技術采用高蹺（凸起）電感器技術，電感器放置在集成電路 (IC) 封裝上（見圖 1）。使用封裝中封裝 3-D 技術和相對簡單的制造工藝，QFN SiP 具有出色的熱性能和簡單的引腳排列，使其易于使用。QFN 模塊在工業、通信和企業市場中非常流行。

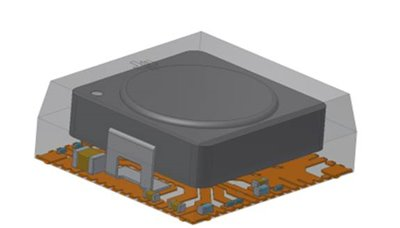

圖 1：一個 3-D QFN 模塊，其封裝放置在電感器下方

3-D 封裝的另一個重要用途是將有源芯片嵌入層壓基板內，并將無源器件放置在層壓板頂部。一個例子是MicroSiP 模塊，這是一個占用極小電路板空間并具有行業領先電流密度的微型模塊（參見圖 2）。MicroSiP 非常適合小型化系統，例如可穿戴和個人電子產品中的系統。

圖 2：MicroSiP 橫截面

還有非常創新且易于使用的晶體管外形 (TO) 封裝功率模塊，它利用了 3-D 封裝。TO 模塊具有雙引線框架，有源芯片和無源器件放置在引線框架的任一側，用于基于 3D 引線封裝的 SiP 模塊解決方案，占用的電路板空間很小。TO 非常適合在惡劣條件下運行的工業系統。TO 封裝電源模塊外部引線使電源的組裝過程和安裝非常容易，特別是對于不具備先進制造能力的組裝場所。

為進一步使我們的解決方案縮小尺寸，不妨考慮選用TI的PicoStar? IC封裝和MicroSiP?模塊。SiP代表封裝內的系統，可整合常用功能以減少電路板占用空間。PicoStar則可將IC嵌入到封裝基板中并在其上面堆疊其它無源組件，這最多能把器件內需要的空間減少一半。圖1展示了這樣的主要理念：電容器和電感器被放置在IC的上面。由于PicoStar封裝的厚度是150μm，因此該模塊的總厚度與常規封裝型解決方案的總厚度沒有太大差別。

能被堆疊的不僅有無源組件，還有印刷電路板（PCB）上面的IC。在可佩戴式應用（如智能手表和其它活動監視設備）中，借助PicoStar最終將充電器和電池能量監測器或充電器和直流（DC）/DC轉換器置入一個MicroSiP模塊里會產生重大意義，因?yàn)槔鲜且玫剿鼈儭?

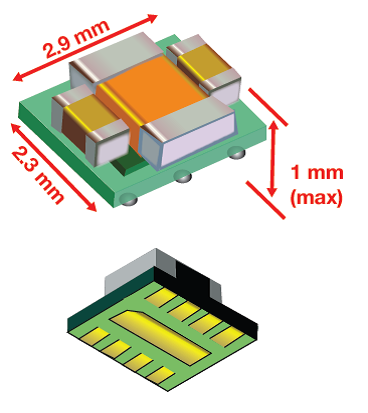

TPS82740A是一款具有負載開關的超低功耗DC/DC轉換器，采用TI MicroSiP封裝并集成了所有必要的組件。解決方案總尺寸僅為2.3mm x 2.9mm，比許多采用QFN封裝的IC都小。

此外，一定要選擇具有最小尺寸的無源組件，但務必要核實電壓和溫度降額是否能滿足應用需求。

為進一步使我們的解決方案縮小尺寸，不妨考慮選用TI的PicoStar? IC封裝和MicroSiP?模塊。SiP代表封裝內的系統，可整合常用功能以減少電路板占用空間。PicoStar則可將IC嵌入到封裝基板中并在其上面堆疊其它無源組件，這最多能把器件內需要的空間減少一半。圖1展示了這樣的主要理念：電容器和電感器被放置在IC的上面。由于PicoStar封裝的厚度是150μm，因此該模塊的總厚度與常規封裝型解決方案的總厚度沒有太大差別。

能被堆疊的不僅有無源組件，還有印刷電路板（PCB）上面的IC。在可佩戴式應用（如智能手表和其它活動監視設備）中，借助PicoStar最終將充電器和電池能量監測器或充電器和直流（DC）/DC轉換器置入一個MicroSiP模塊里會產生重大意義，因?yàn)槔鲜且玫剿鼈儭?

TPS82740A是一款具有負載開關的超低功耗DC/DC轉換器，采用TI MicroSiP封裝并集成了所有必要的組件。解決方案總尺寸僅為2.3mm x 2.9mm，比許多采用QFN封裝的IC都小。

此外，一定要選擇具有最小尺寸的無源組件，但務必要核實電壓和溫度降額是否能滿足應用需求。
