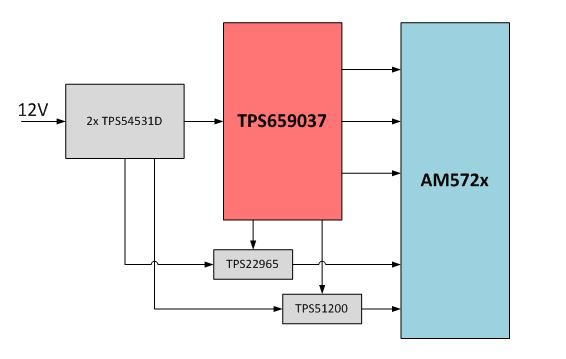

Sitara TM AM57x 系列處理器被用于許多工業和消費類嵌入式應用。處理器選好后，人們往往會轉而看電源方案。對于 Sitara AM57x 處理器，建議使用集成電源管理 IC TPS659037。

TPS659037 是一款低壓電源管理 IC，支持 3.135V 至 5.25V 輸入電壓。該器件提供 7 個 DCDC 開關轉換器、7 個 LDO 和其他電源管理功能，包括 SmartReflex 支持、8x GPIO、看門狗、中斷處理和 12 位 GPADC。

TPS659037是一款集成電源管理IC (PMIC)。該設備提供七個可配置降壓轉換器，具有高達6a的內存輸出電流，處理器核心，輸入輸出(I/O)，或LDOs的預調節。其中一個可配置的降壓轉換器可以結合另一個3-A穩壓器，允許高達9 A的輸出電流。所有降壓轉換器都可以同步到1.7 MHz到2.7 MHz之間的外部時鐘源，或者同步到2.2 MHz的內部回退時鐘。

該TPS659037設備包含7個LDO穩壓器用于外部使用。這些LDO調節器可以由系統電源或預先調節電源提供。上電和下電控制器是可配置的，并支持任何上電和下電序列(基于OTP)。TPS659037設備包括一個32 khz RC振蕩器，在上電和下電期間對所有資源進行排序。在需要快速啟動的情況下，還包括一個16mhz的晶體振蕩器，以快速產生一個穩定的32khz的系統。所有的ldo和SMPS轉換器可以由SPI或I2C接口控制，或由功率請求信號控制。此外，電壓縮放寄存器允許通過SPI、I2C或屋頂和地板控制將SMPS轉換到不同的電壓。

每個包中的一個專用引腳可以配置為電源啟動序列的一部分，以控制外部資源。通用輸入輸出(GPIO)功能可用，可以將兩個GPIO配置為電源啟動序列的一部分，以控制外部資源。功率請求信號使功率模式控制功率優化。該設備包括一個通用sigma-delta模數轉換器(GPADC)，具有三個外部輸入通道。

TPS659037設備采用13腳× 13腳nFBGA封裝，間距為0.8 mm。

TPS659037 有兩種配置，支持不同性能級別的 AM57x 處理器。TPS659037用戶指南介紹了如何使用兩種不同的配置為 AM57x 處理器供電。對于技術支持，我們還提供TPS659037 設計指南和E2E Wiki以幫助開始進行原理圖設計并提供常見問題的答案。

目錄降壓DC/DC控制器0降壓DC/DC變換器7升壓DC/DC控制器0升壓DC/DC變換器0 LDO 7 Iq (Typ) (mA)功率排序工作溫度范圍(C) -40至85處理器名稱AM572x處理器供應商德州儀器關機電流(ISD) (Typ) (uA) 20可配置工廠可編程，軟件可配置

NFBGA (ZWS) 169 144 mm 12 x 12

降壓開關電源(SMPS)穩壓器:

一個0.7到1.65 V在6a (10 mv步驟)

具有數字電壓調節(DVS)控制的雙相配置

一個0.7到1.65 V, 4 A (10 mv步驟)

具有分布式交換機控制的雙階段配置

一個0.7至3.3 V的3a(10或20 mv步驟)

單相配置

該調節器可與6a相結合，形成9-A三相調節器(分布式交換機控制)

2個0.7至3.3 V 2a(10或20 mv步驟)

單相配置

一個具有分布式交換機控制的調節器，也可以配置為3-A調節器

2個0.7至3.3 V 1 A(10或20 mv步驟)

單相配置

一個具有DVS控制的調節器

輸出電流測量在所有除了1-A SMPS穩壓器

差分遙感(輸出和地面)在雙相和三相調節器

硬件和軟件控制的生態模式為6—4，最高可達5ma，靜態電流為15—0—8A

短路保護

Powergood指示(電壓和過流指示)

內部軟啟動的涌入電流限制

能夠同步SMPS到外部時鐘或內部回退時鐘與相位同步

7個50 mv的通用低掉電調節器(LDOs)

兩個0.9至3.3 v LDOs在300 mA預設電源

兩個0.9至3.3 v LDOs在200 mA預設電源

一個0.9至3.3 v LDOs在50 mA預設電源

一個100 ma USB LDO

一個0.9至3.3 v，低噪音LDO高達100 mA(低噪音性能高達50 mA)

兩個額外的ldo用于PMU內部使用

短路保護

時鐘管理16 mhz晶體振蕩器和32 khz RC振蕩器

一個32khz緩沖輸出

具有鬧鐘喚醒機制的實時時鐘(RTC)

12位Sigma-Delta通用模數轉換器(GPADC)，有3個外部輸入通道和6個內部通道用于自我監測

溫度監控

高溫預警

熱關機

控制

可配置上下電順序(一次性可編程[OTP])

可配置的序列之間的睡眠和活動狀態(OTP可編程)

一個專用數字輸出信號(REGEN)，可以包含在啟動序列中

三個數字輸出信號MUXed與GPIO，可以包括在啟動序列

可選擇的控制接口

一個用于資源配置和分布式交換機控制的串行外圍接口(SPI)

兩個I2C接口。一個專用的分布式交換機控制接口，一個通用的I2C接口，用于資源配置和分布式交換機控制

欠壓鎖定

系統電壓范圍:3.135 ~ 5.25 V

包選項

12毫米× 12毫米169針nFBGA與0,8毫米針間距

另一個參考工具是 Sitara AM57x 處理器 TI 設計，它突出了使用 Sitara AM57x 處理器和 TPS659037 設計的系統的重要電源和熱設計注意事項和技術。它包括參考資料和文檔，涵蓋電源管理設計、配電網絡 (PDN) 設計注意事項、熱設計注意事項、估計功耗和功耗摘要。
