在過去十年中，智慧型手表等穿戴式技術的制造商，成功地實現讓用戶能夠即時追蹤個人的健康狀況。而現在可以運用大量的統計數據，例如步數、心率、血氧飽和度、健身持續時間等，以各種方式來追蹤進度以達成健身目標。

隨著智慧型手表變得不可或缺，產品的電池壽命和小尺寸成為消費者購買的主要考量。為此，產品制造商持續努力降低產品功耗和減少其占用空間，這也使得電源設計人員需花費更多心力在產品設計上。以下我們來談?wù)勅齻€理由，深度剖析為何只要在我們的新一代穿戴式設計中添加電壓監控器就能達到最佳化并獲得改善。

理由一：電壓監控器有助于提升設計的可靠度

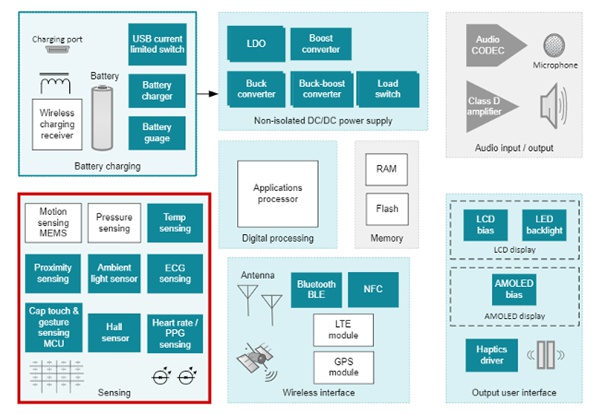

圖一是智慧型手表的系統原理圖。處理器帶有多個需要欠壓監控的電壓軌，這對系統穩定性至關重要。

圖一：智慧型手表原理圖

低于系統最低要求的電壓可能會導致內建記憶體意外被覆寫、系統當機或數據損壞。設計人員通常采用電阻電容（RC）充電電路來防止這類型的處理器錯誤并延遲重置訊號。

雖然導入RC電路很簡單，但有其限制：重置延遲是不可預測的，具體取決于輸入電壓的條件，例如轉換速率和低運作電壓等。另外，RC 電路也缺乏欠壓監控。

TLV841 等新型電壓監控器提供了更好的解決方案—它們不僅可以監控欠壓情況，還提供精準的延遲時間功能，以確保電壓軌在運作范圍內，從而提高系統可靠度、可信度和功能性。

理由二：電壓監控器有助于提升設計準確度

現今的微處理器需要非常準確的電壓監控。而電壓監控器提供更高的精密度，以解決任何電源整合良好訊號的低準確度問題，其通常來自DC/DC穩壓器。此外，電壓監控器消耗較低靜態電流（I Q），例如TLV841僅消耗125奈安培（nA）。透過將低靜態電流以及準確控制電壓供應在0.5%內的能力相結合，新型電壓監控器讓我們有信心在不影響電池壽命的情況下設計準確的系統。

LV841是一款超小型DSBGA封裝中具有±0.5%閾值精度的納米功率精密電壓監測儀。TLV841提供三種引腳變體（S、M、C），以同類產品中最小的總解決方案尺寸提供許多獨特的選項。內置磁滯以及固定或可編程（TLV841C）復位延遲可防止在監測電壓軌或按鈕信號時出現錯誤的復位信號。在TLV841S的有源低輸出上，可通過在檢測和復位引腳之間添加外部電阻器來增加電壓閾值滯后。TLV841憑借其精密性能、低功耗和同類最佳功能以及最小的緊湊外形，為廣泛的電池供電應用（如個人和消費類產品）提供了理想的解決方案。
單獨的VDD和SENSE（TLV841S）引腳允許高可靠性系統尋求冗余。SENSE與VDD分離，可以監測VDD以外的軌道電壓，也可以用作按鈕輸入。感測引腳的高阻抗輸入支持可選使用外部電阻器。TLV841S提供固定復位延遲定時選項，無需外部電容器。TLV841C允許編程復位延時，包括CT引腳浮動時的最小延時。TLV841M提供單獨的手動復位（MR）引腳，用外部信號強制復位條件，或用作按鈕輸入。TLV841M可設置為VDD和MR引腳監控，以創建簡單的雙通道監控解決方案。TLV841在-40°C至+125°C（T-a）的溫度范圍內工作。

理由三：電壓監控器可幫助我們將設計小型化

指針式手表的直徑為38毫米至44毫米，由于空間有限，且需要設計多個電路來支援GP S模組、心率感測器、計步器和觸控感測器等進階功能，因此保持設計小巧可能是個真正的挑戰，特別是因?yàn)槊總€子系統都有自己所需的電壓軌。制造商經常在產品功能和維持產品尺寸最小之間做出妥協。

新型電壓基準在晶圓晶片級封裝中可用，其中封裝的尺寸等于裸片的尺寸。TLV841 外形小巧（0.73毫米x 0.73毫米），常見間距為0.4毫米，高度為0.4毫米。在設計中添加這種尺寸的電壓監控器對于健身運動pic手表的操作可靠性和功能相當重要。

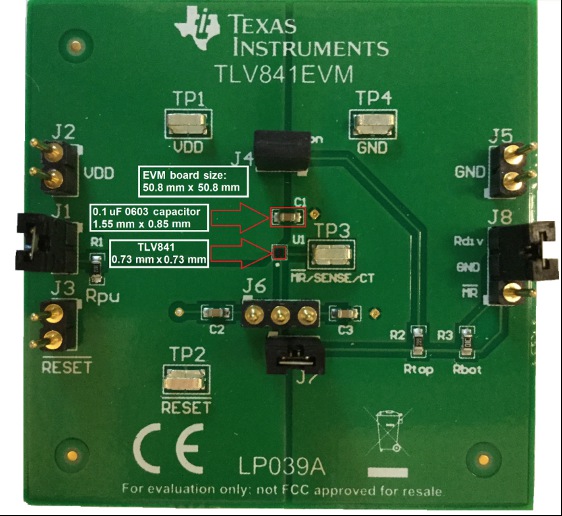

圖二說明TLV841的尺寸與常用尺寸的0603元件（例如0.1微法拉電容器）之間的比較。

圖2 ：TLV841評估板

結論

為了滿足消費者的需求，智慧型手表在尺寸、電池壽命和系統性能等層面上的設計要求也相應提高。新型電壓監控器將會是滿足各種設計的關鍵之一，使我們能夠?qū)⒏喙δ苷系酱┐魇窖b置的設計中，同時提高整體系統的穩定性和可靠度，并且不會影響最終產品尺寸。
