引言

在我國,由燃?xì)鈨?nèi)燃機驅動的沼氣熱電聯產系統,利用畜禽養殖場的動物糞便或餐廚垃圾發酵后獲得的沼氣作為燃料。該系統集發電、余熱利用于一體,因其充分利用沼氣這種"變廢為寶"的清潔能源,且系統綜合能源利用率高,在國家大力實施節能減排,綠色低碳的政策引導下,一批熱電聯產系統項目逐漸上馬,項目發電機裝機容量及數量也不斷增加。熱電聯產項目中,一般機組都是連續不間斷運行,同時項目中單機系統涉及的設備有燃?xì)獍l(fā)動機、同步發電機、余熱回收利用裝置等,需監測數據多達上千條。一個項目如果涉及多臺機組,在運維人員有限的情況下,項目的運維難度則成倍增加。針對此問題,本監測軟件充分利用KingView的性價比優勢及數據字典功能,實現大量的數據采集存儲及主要參數的監測報警、聲音提示等功能,可以有力地支持現場運維工作。

本文主要介紹現場通信的架構設計、軟件開發的流程,開發流程涉及數據字典中的變量定義、通信測試、界面設計等主要的設計步驟。

1創建工程、添加設備

監控系統的通信連接如圖l所示,系統中涉及的下位機通信設備有余熱利用控制器、自用電測量多功能表、機組控制器、煙氣脫硝控制器。余熱控制PLC采用西門子品牌,通信采用西門子s7通信協議,其他設備的通信協議采用工業標準的Modbus,串口設備的數據經協議轉換網關由ModbusRTU轉換為統一的ModbusTCP進行傳輸。

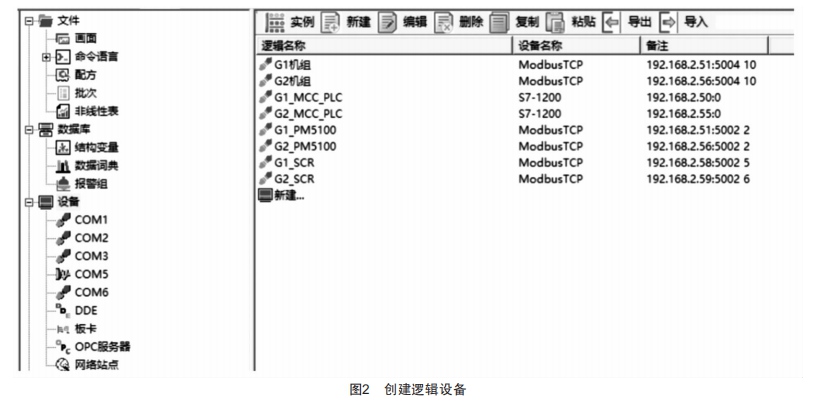

新建工程后,根據圖1添加待通信的下位機設備,并設計對應的設備通信地址和端口。原則上根據設備數據通信量和設備類型,選擇開啟的線程數量。軟件上建立的邏輯設備如圖2所示,監測平臺從機組控制器采集的數據量較大,兩臺機組控制器的連接分別開啟獨立的線程:其他同類型的設備,如余熱控制PLC、自用電多功能表、脫硝控制器分別開啟一個線程,分別建立兩臺設備的連接。

2測試通信

如上所述,KingView的設備管理窗口列出了軟件中配置的1/o設備的邏輯名稱、設備名稱、通信端口和通信地址等。設備名稱代表相應的設備驅動程序。按照設備管理窗口中設計的地址分配,設置相應下位機通信設備的地址及端口等參數。KingView運行時會自動加載相應的設備驅動程序與下位機對象設備建立通信。建立一個畫面,添加多個文本控件,連接不同對象的1/o變量,進行通信測試。

3添加變量

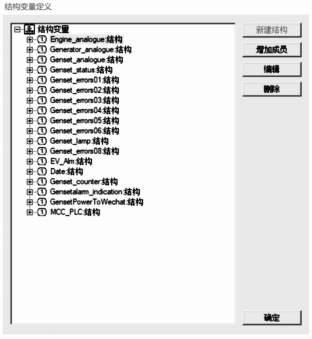

經初步統計,此熱電聯產系統包含I/O監測變量約2000個,中間變量根據監測畫面的需要在軟件中自行設定。I/O監測變量又分為主要用于數據監測的模擬量、開關量,用于報警傳遞的數字開關量。對于如此數量的變量,如果單獨分別建立變量,平臺的設計及維護將極為不便。此時,可利用KingView中的結構數據類型,針對系統中的相同對象建立一個結構體模板,然后在實時數據庫的數據字典中利用結構體模板,針對每個對象建立對應的結構變量。利用這種方法可大大減少變量定義的工作量,易于查找同樣的連接錯誤,提高效率。系統中用到的結構變量定義如圖3所示。

圖3創建結構體模板

4數據存儲配置

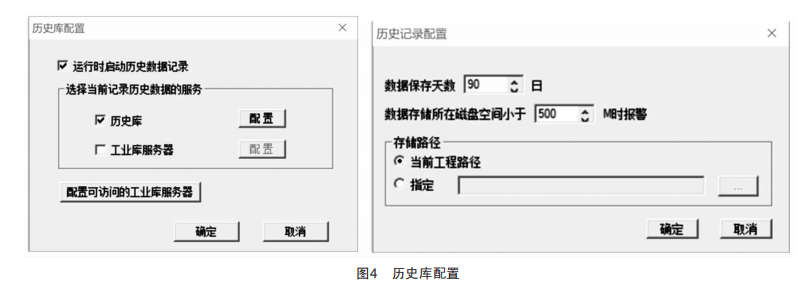

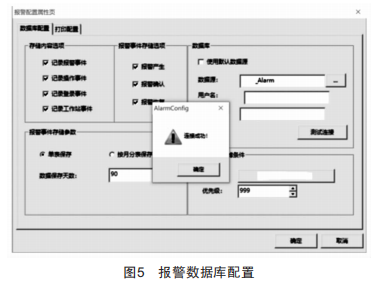

為了保證重要數據的可追溯性,便于后期的故障分析和處理,對于下位機通信對象的重要工藝數據,如發動機的油壓、水壓、排煙溫度,余熱利用裝置上的進出水溫度等數據,平臺需要配置歷史數據庫用于數據存儲:對于通信對象的報警變量需要設置報警存儲數據庫。因此,正確的數據庫配置,對于保證數據的按需存儲極為重要。歷史數據存儲采用KingView的歷史庫,存儲于本地磁盤空間,具體配置如圖4所示。KingView可以與支持ODBC訪問接口的數據庫之間進行連接。報警數據庫采用MicrosoftAccess數據庫,存儲于本地,報警的數據可通過KingView的控件和s0L函數進行查詢,具體連接如圖5所示。

5畫面制作

新建畫面,調出工具箱,可以在畫面上拖放各種控件及繪制各種基礎圖形,并利用調色板進行著色。制作的畫面是靜態的,通過相關控件或圖形的"動畫連接"建立畫面的圖素與數據庫變量的對應關系,這樣,現場的數據通過I/0接口的下位機通信設備,引起實時數據庫中變量的變化,變量的變化最終反映到畫面上。同時,KingView還提供了豐富的命令語言,用于報警的輸出驅動、變量的邏輯處理、畫面的顯示及邏輯切換,增強了數據顯示的動態效果,便于反映實際的工藝流程。

系統共設置主畫面、狀態監控、發動機參數、發電機參數、實時報警、歷史報警、報警查詢、實時曲線、歷史曲線及歷史報表l0個畫面,如圖6所示。主畫面在系統運行時自動打開,作為系統狀態的概覽。

6結語

基于KingView的組態平臺開發的熱電聯產系統的監測系統,充分利用了KingView內建的各種驅動與現場各PLC及控制器等建立通信,完成了數據的采集、運行狀態的監測、數據和報警的存儲及備份、報警的分類查詢和數據報表的生成等功能,在現場工程應用中有效協助了運維人員對設備的管理。
