引言

S7-200PLC設置了中斷功能,用于實時控制、高速處理、通信和網絡等特殊和復雜的控制任務。中斷功能的合理使用,既可以使一些突發事件得到即時響應和處理,又可以使程序條理清晰,結構合理。本文以噴泉的控制系統為例,闡述S7-200PLC中斷指令及其應用情況。

1PLC中斷及相關概念

PLC在執行程序時,如果有一些急需處理的事件發生,且中斷允許時,PLC會中止當前正在執行的程序,轉去執行中斷程序,執行完中斷程序,再返回中斷處接著執行后續程序。

下面介紹幾個和PLC中斷有關的概念。

1.1中斷源

中斷源是指引發中斷的事件。系統給每個中斷源分配了一個編號,稱為中斷事件號。S7-200系列PLC最多有34個中斷源,分為三大類,即通信中斷、1/0中斷、時基中斷。其中,時基中斷又分為定時中斷和定時器中斷:定時中斷分為定時中斷0和定時中斷1。本例用的是定時中斷0,中斷事件號為10。

1.2中斷優先級

在PLC運行期間,多個中斷源同時向PLC申請中斷,需要將中斷源按中斷性質和緊急程度進行中斷排序,并按優先級高低進行逐項處理。S7-200PLC中斷優先權從高到低依次是通信中斷、1/0中斷和時基中斷,每類中斷中又有不同的優先級。

1.3定時中斷

定時中斷用于周期性的定時活動,每隔一段時間,當定時中斷允許時,計時開始,時間到,執行一次中斷程序。定時中斷包括定時中斷0和定時中斷1,其中定時中斷0的時間間隔由SMB34中的數值決定,數值范圍為1～255,時間單位是毫秒。

1.4中段服務程序

中段服務程序簡稱中斷程序,是中斷事件發生時要執行的程序。中斷服務程序不需要調用,當中斷事件發生時,系統會自動跳到中斷服務程序去執行。中斷服務程序在執行過程中不能被另一個程序打斷,即使是更高一級的中斷,也必須按中斷優先級排序依次執行。

2中斷指令介紹

中斷指令包括中斷允許EN1、中斷禁止DISI、中斷連接ATCH、中斷分離DTCH等指令。

2.1中斷允許指令ENI

中斷允許指令EN1,允許所有被連接的事件產生中斷,按優先級進行中斷排序,并依次執行中斷程序。

2.2中斷禁止指令DISI

中斷禁止指令DISI,全局禁止處理所有中斷事件。

2.3中斷連接指令ATCH

中斷連接指令ATCH,將一個中斷事件與一個中斷服務程序連接起來,并允許這一中斷事件有效。

2.4中斷分離指令DTCH

中斷分離指令DTCH,使能輸入有效時,把一個中斷事件EVENT和一個中斷程序1NT分離,禁止該中斷事件有效。

對于上述中斷指令補充說明如下:

（1）經過中斷優先級判斷后,將優先級最高的中斷請求發送給CPU,CPU響應中斷后自動保存累加器和某些特殊標志寄存器位,即保護現場:中斷處理完成后,自動恢復中斷時保存的數據,即恢復現場。

（2）當進入運行模式時,CPU禁止所有中斷。當執行中斷允許指令EN1后,允許所有中斷有效。

（3）多個中斷事件可以調用同一個中斷程序,但同一個事件不能調用多個中斷程序。

（4）中斷分離指令DTCH禁止中斷事件和中斷服務程序之間的聯系,它只禁止某一中斷事件,而DISI禁止所有中斷。

3中斷指令的應用舉例

本文以噴泉控制為例,闡述S7-200PLC中斷指令的具體應用。

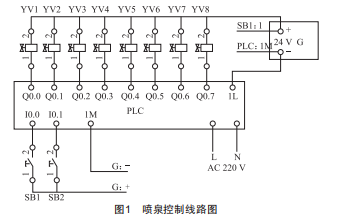

噴泉常用電磁閥控制噴頭的噴水動作,電磁閥由其自身的線圈控制,PLC控制電磁閥線圈。其控制線路如圖1所示。

圖中PLC采用CPU224,YV1～YV8為電磁閥線圈,G為24V直流電源,SB1為啟動按鈕,SB2為停止按鈕。控制要求:按下啟動按鈕SB1,電磁閥線圈YV1到Y(jié)V8依次得電,間隔0.5S,且后一個電磁閥線圈得電時,前一個電磁閥線圈斷電,循環運行:按下停止按鈕SB2,噴泉停止工作。

4系統程序

4.1編程思路

定時中斷0的定時時間由SMB34中的數值決定,數值范圍為1～255,時間單位為毫秒,所以定時時間最多為255mS。本例SMB34賦值100,即每隔100mS執行一次中斷程序,5次定時中斷的時間和為500mS。

在中斷程序中用VB0來累計中斷的次數,計夠5次耗時0.5S,之后用循環左移指令將○B(yǎng)0左移一位,對應電磁閥得電順序為yV1～yV8。這里需要說明一下為什么要用循環左移指令,○B(yǎng)0的位排列順序從右到左為○0.0～○0.7,從圖1線路圖上看,其對應的電磁閥線圈得電順序為yV1～yV8,所以用循環左移指令。

4.2程序

噴泉控制系統程序由主程序、中斷程序組成。主程序中初始化定時中斷0,開啟中斷,中斷服務程序中的中斷計數計夠5次,執行循環左移指令。

4.2.1主程序

LDI0.0//按下啟動按鈕SB1,I0.0常開觸點閉合:

M0VB1,○B(yǎng)0//給○B(yǎng)0賦初值1,使○0.0對應指示燈HL1亮:M0VB0,VB0//清零VB0:VB0存放中斷次數:

M0VB100,SMB34//設置定時中斷0的時間間隔為100mS:

ATCHINT0,10//將中斷程序INT0和定時中斷0(編號為10）連接起來,這樣當定時中斷0定時時間到,系統就會自動調用中斷程序0:

一NI//開中斷,啟動定時中斷0,每隔100mS執行一次中斷程序:

LDI0.1//按下停止按鈕SB1,I0.1常開觸點閉合:

DTCH1//解除中斷連接關系,不再執行中斷程序,指示燈不再右移:

M0VB0,○B(yǎng)0//輸出清零,指示燈全滅。

4.2.2中斷服務程序

LDSM0.0//ELC運行時SM0.0常開觸點接通:

INCBVB0//將VB0中的數值加1,相當于中斷次數計數器:

LDB=VB0,5//當VB0=5時,比較觸點接通,累積時間是500mS,即0.5S:

RLB○B(yǎng)0,1//循環左移指令將○B(yǎng)0對應的8位二進制數值循環左移1位,對應的得電電磁閥右移1位:

M0VB0,VB0//將VB0清零,為下一次計數作準備。

5結語

定時中斷是指每隔一段時間就去執行一次中斷服務程序,在中斷服務程序中累積定時中斷的次數,以此作為定時方式。定時時間到,執行循環左移指令,對應的噴泉也依次循環動作,使用中斷指令編程,能夠使程序結構更加清晰合理。
