引言

隨著化石能源的過度消耗,全球能源危機不斷加劇,環境破壞愈發嚴重。在自然資源緊張和環境污染加劇的雙重壓力下,在城市交通系統節能減排方面具有優勢的電動汽車受到了人們的廣泛關注。隨著相關技術的不斷成熟,電動汽車的規?；瘧?yīng)用必將成為未來城市交通系統的重要特征,是解決城市環境問題和緩解能源危機的有效途徑。隨著新能源戰略的部署和實施,電動汽車保有量持續攀升,與之配套的電動汽車充換電設施已率先開始建設,將逐步形成充電樁、充電站、換電站等設施相結合的電動汽車充換電系統。

本文綜合考慮了新能源和充電站的優化規劃,以充電站、新能源、用戶和配電網多方利益最優為目標,建立了充電站與新能源協調規劃模型,并采用模擬退火遺傳算法求解該規劃模型,最后以一個實際算例驗證了該模型與所用算法的可行性與有效性。

1選址模型

本文建立了以全社會成本最小為目標的新能源與充電站協調規劃模型,以充電站建設投資成本、充電站運行維護成本、用戶充電途中損耗成本、新能源投資成本、環境成本和配電網網絡損耗成本最小為目標。目標函數如下:

式中,Ccs為充電站建設投資成本:Cope為充電站運行維護成本:Cu為充電途中損耗成本:CDG為新能源投資成本:Ce為環境成本:Closs為配電網網絡損耗成本。

（1）充電站建設投資成本:包括充電站固定投資成本和充電機建設成本,其數學表達式如下:

式中,Pchs為慢充設備額定容量:Pchf為快充設備額定容量:Ccon為充電設備單位容量建設成本:csi與cfi分別為充電站i安裝的慢充與快充設備數量:w為充電站固定建設投資費用:N為充電站規劃建設數:k為投資回收率:m為投資回收年限。

其中,快充設備與慢充設備配置數量可由基于排隊理論的定容模型得到。

（2）充電站運行維護成本:包括充電設備的折舊成本、維護成本、人工成本等。由于各成本取值難以具體確定,我們將初期投資費用乘以相應的百分比7作為充電站的運行維護費用,采用下式計算:

（3）充電途中損耗成本:由用戶在充電站充電時間與用戶前往充電站途中油耗確定,具體可由下式得到:

式中,g為電動汽車單位電量行駛里程（km/kw·h）:p為電價（元/kw·h）:ku為用戶出行時間價值,取值可參考規劃年規劃區人均收入（元/h）:7為電動汽車平均速度（km/h）:Ty為一年的天數:dij為負荷點j到充電站i的距離:gj為負荷點j的電動汽車數:Nj為充電站i服務區域內負荷點的數量。

其中,電動汽車與其相對應充電站的距離可由Floyd最短路徑算法得到。

（4）新能源投資成本:由新能源投資成本和新能源運行維護成本組成,其數學表達式如下:

式中,E為可能安裝分布式電源的節點總數:F為分布式發電方案總和:cDG為分布式發電方案的單位容量成本:PDGef為e節點安裝第f種發電方案的額定容量:xDGef為0-1決策變量,即e節點是否安裝第f種發電方案。

（5）環境成本。環境成本可由下式計算得到:

式中,J為發電技術類數:I為污染種類:vei為第i種污染產生的環境價值:vi為第i類污染的單位污染罰款:0ji為采用第j類發電技術生產單位電量時的第i類污染物排放量:Pj為第j類發電技術的年發電量。

（6）配電網網絡損耗成本:新能源的接入與充電站的接入均會對配電網潮流產生影響。新能源與充電站接入配電網后

配電網網絡損耗成本如下:

式中,closs為單位網損成本:1為配電系統中支路數:cL為單位網損成本:Ii為支路電流:Ri為支路電阻:i為時間。

該規劃模型中約束條件主要為潮流約束、節點電壓約束、支路傳輸功率約束、充電站容量約束、分布式電源安裝容量約束、變量邏輯約束。

2定容模型

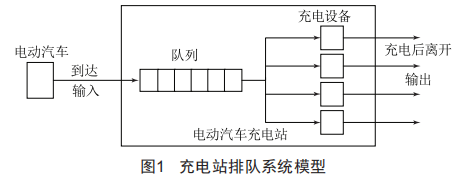

充電站內快速充電設備數量可由排隊理論確定,本文以慢充設備與快充設備配置數量2:1的比例確定慢充設備。充電站排隊系統模型如圖1所示。

電動汽車在充電站接受充電服務的行為往往被認為是一個標準的c/c/℃模型[4],即到達充電站充電的電動汽車數量服從泊松分布,電動汽車接受服務的時間服從負指數分布。本文以用戶排隊等待時間小于極限值為約束條件,最小化充電站快充設備數量對充電站進行定容。具體定容模型如下式所示:

式中,℃為充電站快充設備數量:W為用戶在充電站排隊時間:Wq為用戶在充電站最大排隊等待時間:p為充電站服務強度,p<1:A為電動汽車平均到達率:P0為全部快充設備空閑概率。

3求解算法

本文采用遺傳算法求解該規劃問題。由于本文所提充電站規劃模型是一個目標函數最小化問題,遺傳算法通常以最大化適應度值為目標,我們對目標函數做適當處理,將最小化目標函數轉化為最大化適應度值。

式中,Cmax為C的最大估計值。

基于遺傳算法中隨機產生的初始種群,求解適應度值具體步驟如下:

（1）采用Floyd最短路徑算法得到規劃區域各交通節點之間的最短路徑距離矩陣。

（2）對染色體進行解碼,確定染色體所映射的充電站和新能源選址。

（3）由Floyd最短路徑確定各交通節點與充電站對應關系,得到各充電站所服務電動汽車數與電動汽車用戶前往其對應充電站的距離。

（4）基于各充電站所服務電動汽車數,采用基于排隊理論的定容模型,確定各充電站內應配置的快充設備的數量,再根據快充設備與慢充設備的配置比例確定慢充設備數量,從而確定充電站容量。

（5）基于各交通節點對應的充電需求點電動汽車數量與用戶前往其對應充電站的距離,計算用戶充電途中損耗成本。

（6）基于充電站與新能源選址、容量計算各成本,計算目標函數值。

（7）基于全社會成本計算該染色體適應度值。

4仿真研究

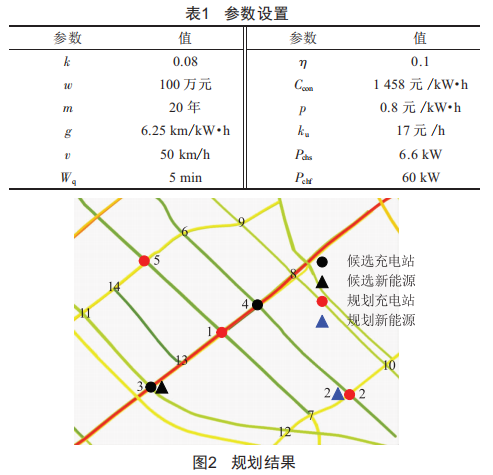

本文以江蘇某實際區域?yàn)樗憷M(jìn)行研究,該區域面積約3.5km2?；趯?shí)際各路口交通流量確定候選充電站站址,同時給定新能源候選地址。在該規劃區域內規劃3座充電站,參數設置如表1所示,新能源有500kw和1Mw兩種容量選擇。采用遺傳算法求解上述規劃模型,規劃結果如圖2所示,確定選址為充電站候選站址1、2、5和新能源2號候選地址。

充電站定容結果如表2所示,新能源定容結果為500kw,這主要是由于容量較小的新能源投資成本較低。

表2規劃3座充電站時最優規劃方案定容結果

5結語

本文在傳統充電站規劃問題的基礎上研究了新能源與充電站協調規劃,建立了合理可行的新能源與充電站協調規劃模型,并選用了優化性能良好的遺傳算法求解該規劃問題,兼顧了充電站、新能源、電動汽車用戶、配電網等多方利益,能夠同時對充電站與新能源進行選址和定容,算例驗證了本文所提規劃模型與所選算法的可行性與有效性。
