復旦微電推出MCU新品系列FM33FR0，具備Touch功能
2022年3月23日，上海訊——近日，上海復旦微電子集團股份有限公司（以下簡稱“復旦微”）推出了集成電容觸摸按鍵控制器的低功耗MCU系列——FM33FR0。該系列在FM33LC0系列基礎上得到了優化提升，針對家電應用需求進行設計研發。同時，F(xiàn)M33FR0系列增加了更多外設，集成了電容觸摸按鍵控制器，雙路CAN和雙路LIN，并保持一貫的優異低功耗表現，兼具功能與性能，是白色家電、智能家居等領域的有力之選。

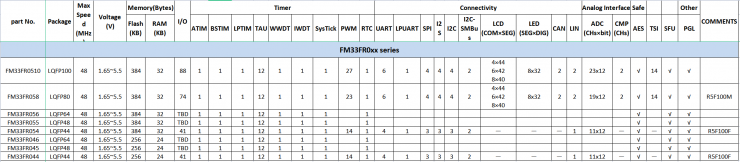

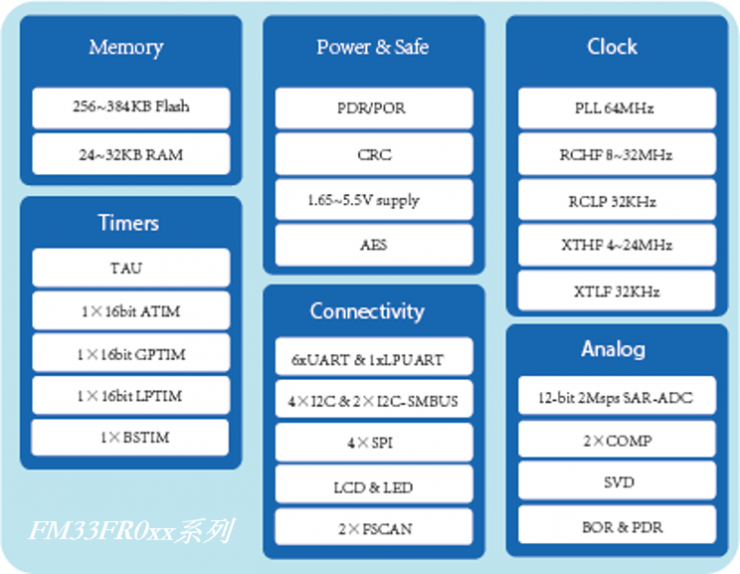

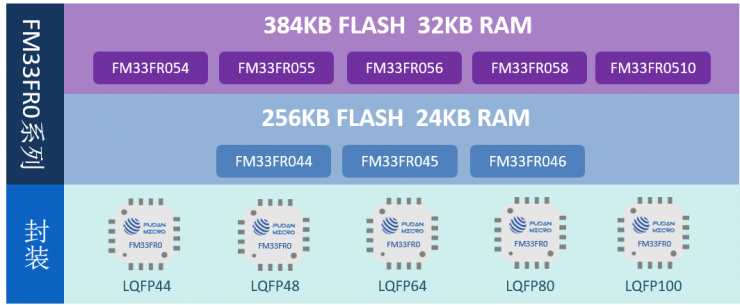

FM33FR0系列基于32位ARM Cortex-M0內核，最高主頻為48MHz，提供最大384KB Program FLASH，8KB Data FLASH（50萬次擦寫），flash支持ECC；最大32KB RAM，帶有奇偶校驗；支持LQFP44 / LQFP48 / LQFP64 / LQFP80 / LQFP100多種封裝形式。
此外，F(xiàn)M33FR0還具備以下亮點：
● 集成電容觸摸按鍵控制器，具備Touch功能：
— 最大支持14個獨立按鍵通道、自電容檢測和互電容檢測
— 支持按鍵電容范圍：5~50pF
— Baseline調校
— 低功耗
— 防水功能
— 硬件濾波
● 集成LCD段碼顯示驅動電路，最大支持4COM×44SEG / 6COM×42SEG / 8COM×40SEG。
● 集成LED段碼驅動，最大支持8SEG×32DIG。
● 內置鍵盤掃描功能，最大支持4×4實現16個按鍵的掃描。
● 最大支持2路獨立的FSCAN模塊，可用于經典CAN總線數據收發；帶有雙CAN總線，支持CAN 2.0A和2.0B協議。
● 最大支持多達6路獨立UART，其中2路支持硬件LIN通信。
● 最大支持2路獨立I2C-SMBus，可實現MCU與外部I2C或SMBus器件之間的同步通信。另有多達4個I2C主機。
● 具有12bit 2Msps SAR-ADC，最大23CHs，可實現溫度、電池電壓或外部輸入直流/交流信號的采樣。
● 集成2個比較器，其中1個為rail-to-rail比較器，支持軌到軌輸入及多種功耗模式；1個為低功耗比較器，其典型功耗為200nA。
● 內置HDIV硬件除法器，可幫助軟件加速除法運算。
● 內置PGL功能，可實現簡單的膠合邏輯，幫助減少系統設計PCB上的邏輯器件。
● 具有TAU定時器陣列單元，支持2組共12個獨立的16bit向上計數器。
● 內置安全功能。具有AES硬件運算單元128 / 192 / 256-bit，支持ECB / CBC / CTR / GCM / GMAC模式；內置TRNG；內置全球唯一識別碼UID號。
● 支持家用電器安全標準IEC 60730和行業相關標準IEC 61508。
為助力廣大客戶端實現快速開發，針對FM33FR0系列的Touch外設，復旦微MCU團隊同步開發了圖形化調參界面?？蛻艨梢灾庇^地通過波形，對掃描配置、閾值、靈敏度等參數進行配置，并直接生成代碼進行項目應用。
此外，為幫助客戶端實現更加快速有效的產品開發進程，長期以來，復旦微MCU團隊始終致力于生態的更新與完善。復旦微每款MCU系列產品都配備相應的開發板，輔助工程師進行功能驗證；專業的垂直在線芯片配置工具魔方MFANG，可助力芯片配置并一鍵生成工程代碼，現已支持FM33LC0系列和FM33LG0系列，F(xiàn)R0系列正在同步開發中；復旦微開發者論壇為廣大復微MCU用戶提供了豐富的軟硬件開發資料，供用戶參考與交流。
FM33FR0系列是一款高集成度、易用、大容量的低功耗MCU產品，兼具功能與性能，可滿足客戶端的多種應用場景。復旦微MCU團隊秉承以專“芯”成就未來的公司宗旨，將持續調研客戶端的需求，對產品做進一步的迭代升級。
