引言

近兩年,我國大力發展清潔能源建設項目,風力發電工程迎來了建設高峰,大量風電場被建設在海上、偏遠的山區及丘陵地區,有效緩解了我國能源緊張的問題,提高了能源資源利用率。在風力發電場輸電線路工程中,技術人員要嚴格管理與控制施工質量,從基礎桿塔工程、鐵塔工程、緊線與掛線、附件安裝及接地設置等環節入手,全面提升基礎工程的施工質量,提高輸電線路的運行穩定性,促進我國能源電力系統的發展。

1基礎工程質量控制策略

1.1基礎桿塔工程質量控制

定位放線與復位分坑是基礎桿塔工程中的重要環節。關于定位放線,技術人員要結合工程測量標準,將測量項目單與測量工具送到校驗廠家進行校驗,校驗合格后方可使用。技術人員利用經緯儀定位放線,與設計單位與監理單位共同完成交樁工作,還要認真核對放線結果,存檔備用。交樁時,技術人員要保證控制樁能滿足以下條件:（1）樁埋深度≥0.5m:（2）樁不能夠座在虛土上方,不能夠座在可沉陷土壤上方:（3）樁頂面高度要比設計標高多出300m左右。關于復位分坑,技術人員要控制桿塔中心樁的橫線路方向,保證偏差≤40mm,控制鋼筋混凝土桿的中心樁偏差≤50mm。技術人員利用經緯儀復位,控制器檔距的偏差小于設計圖紙中的0.8%:利用方向法復測角度值,控制其與圖紙的偏差:將線路走廊內的地形凸起點利用復測標高與設計標高相比較,控制偏差≤0.4mm。安裝底盤時,要保證底盤的圓槽面與電桿中心相互垂直,控制角度后,夯實表面。

1.2鐵塔工程質量控制

在鐵塔工程中,基礎工程直接關系到整體工程的質量,技術人員要控制鋼筋加工等基礎環節,奠定良好的施工基礎。鋼筋加工過程中,技術人員要依照混凝土結構設計的標準規范,選擇C15為墊層部分,選擇C20為基礎部分,且要嚴格依照施工圖紙擺放底層鋼筋:在鋼筋扎綁完成后,技術人員要對其進行除銹處理,按照規定進行圍彎:要結合具體的圖紙要求,控制箍筋之間的距離,其距離要≤±10mm,且在鋼筋上做出間距標記,便于其他技術人員查看:還要注意控制保護層的厚度。

關于混凝土澆筑施工環節,技術人員要結合鋼筋的疏密情況、結構特點,選擇合理的澆筑方式,要利用插入式振蕩器進行混凝土的振搗,控制插點排列均勻,做到均勻振實。在混凝土澆筑過程中,技術人員要控制移動的間距,注意保護層的厚度與鋼筋的位置:在作業過程中不要踩踏鋼筋,若發現原有預留洞位置出現偏差,及時糾正。在澆筑完成后的12h之內,要對混凝土進行澆水養護,控制養護時間在76天左右,促使其始終保持濕潤狀態。

1.3緊線與掛線控制技術

技術人員要控制緊線與掛線施工環節,要根據指定的觀測檔位,選擇合適的觀測方法,若遇到特殊情況,在觀測現場加設兩個觀測檔位。在緊線施工前,要檢查導線位置,避免出現跳槽現象:要檢查直線的壓接管位置,保證其位置符合規定:檢查反面拉線的情況,檢查區域內的跨越搭設情況等。在施工過程中,技術人員采用弛度觀測法,控制切點位置與檔端水平位置的距離,保證距離遠超過檔距本身的長度:技術人員要注意弛度板的位置,認真核算檔距及其平均應力,作為新的觀測檔弛度值。觀測結束后,要保證緊線的弛度不發生任何變化,并且在緊線內標記直線桿塔的位置,且利用金屬色鉛筆劃印,避免雨雪沖洗。

1.4附件安裝及接地設置

在金屬附件進場后,技術人員要聯合質檢部門、供應部門的相關負責人,共同進行試組裝與檢測工作,保證附件產品的質量:確定質量合格后,要及時安裝附件,避免出現導線在滑車中受到震動影響出現跑線的情況:還要控制每根中心線與線夾中心重合,促使其緊緊包裹并且緊固導線,控制外層導線與捻向的方向相同。關于導線防震,技術人員還需要結合不同的檔距設置防震錘,將其與導線接觸的部分利用鋁包帶包裹起來,且纏繞的方向與外層的線股方向相同,控制鋁包帶露出的夾口部分≤10mm,避雷線的防震錘不需要加裝鋁包帶。

在接地設置環節,技術人員要確保地腳螺栓的方向與位置正確,核實現場的地引下線與接地連接的情況:結合設計圖紙要求,確定接地位置、尺寸及寬度,開挖接地溝槽:要結合相關規范標準,焊接接地線及其接頭,控制焊接長度為80mm,且采取"三面施焊"技術,核實焊接情況,確定無誤后可以進行回填,預留300mm的防沉層,保證接地設置的施工質量。

2線路敷設質量控制策略

2.1電纜敷設質量控制技術

關于電纜敷設質量控制,技術人員要依照《電力裝置安裝工程電纜線路施工及驗收規范》,或者是風力發電場輸電線路工程施工的相關現場驗收規范,結合場地特點,控制電纜長度在20m內,采用電纜千斤敷設電纜:結合實際情況開挖電纜溝,在電纜溝內鋪設100mm左右的細沙,填平,再進行敷設工作。

在敷設過程中,技術人員結合具體的電纜敷設參數,如表1所示,并且從盤的上端引出電纜,禁止電纜在地面上摩擦,控制電纜的彎曲飯金,避免電纜被鎧裝壓扁。技術人員要在廠家的指導下進行電纜終端頭的施工,施工完成后測試電纜的耐壓水平,確保其符合規范之后,進行回填,采用"分層夯實"技術,在土壤下方300mm的位置夯實,控制回填土高于地面100mm。

2.2箱變安裝質量控制技術

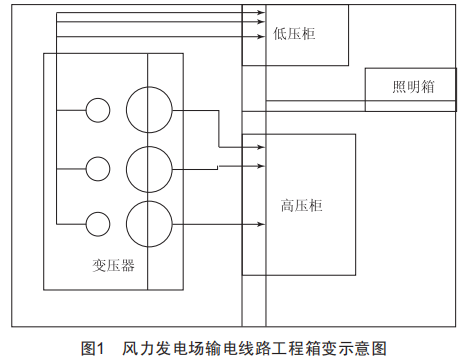

箱變安裝是風力發電場輸電線路工程施工中的重要環節,在設備運到現場后,技術人員要結合箱變示意圖(圖1）核對產品信息,確保其容量、電壓等級等數據符合設計需求。技術人員要結合"拆卸件一覽表"進行核對,保證變壓器的主機及附件完好,要利用16t的調車進行安裝,在基礎施工養護完成后,結合中心線位置,將其吊運到基礎上,將其與基礎的預埋件進行焊接,提出兩根扁鐵,與接地設置連接。

2.3光纜架設技術控制

在光纜中存在一些金屬部分,技術人員要重點關注光纜的避雷情況,結合設計資料、場地情況及施工設備情況,對光纜進行單獨測試,確保光纜完好無損。技術人員要合理配盤,正確選擇焊接位置,結合交通情況,選擇合適的焊接頭:在焊接光纖前,要將剩余的光纖在融盤內進行纏繞,保證其為圓形或橢圓形走向:熔接之后,要密封接頭盒,避免灰塵進入。

2.4質量控制技術措施

首先,關于導線、地線架設質量控制措施,建議技術人員對工程施工的導線、避雷線、絕緣子及附件等材料進行檢驗,保證其質量符合國家現行有關標準,確保材料持有出廠質量檢驗證明,若缺乏檢驗合格證明,則需要送到檢驗單位,確定合格后才可以使用:在絕緣子組裝前,技術人員要檢查絕緣子外觀,去除絕緣子表面臟污,利用5000V兆歐表對絕緣子檢測,測定其電阻值,保證干燥狀態下電阻值要≥500M0:技術人員要檢查金具附件,避免表面存在局部碰損、外表劃痕等情況,若發現則要查明原因,及時補刷防銹漆:技術人員要對不同廠家、規格、材質、絞制方向的導線分開使用,禁止其出現在同一耐張段中:技術人員在切割導線鋁股時,要注意禁止損傷到鋼芯,若發現避雷線或?qū)Ь€出現連接部位絞制不良,則要及時更換導線。

其次,關于電纜敷設質量控制措施,建議技術人員在施工前掌握電纜敷設的路徑與走向,保證電纜敷設路徑順暢,保證安裝順利:建議技術人員嚴格依照風力發電場電纜敷設設計圖紙要求,進行敷設施工,保證電纜排列整齊,避免電纜交叉:建議技術人員嚴格依照規定,在電纜每段敷設完成后,開展實驗,通過檢測結果分析電纜敷設是否能夠滿足標準要求。

最后,關于風電場輸電線路設備質量控制措施,建議技術人員控制運輸與裝卸過程,避免設備倒置,避免設備在運輸過程中振動,依照廠家規定進行運輸:技術人員要避免損傷設備本體與附件、緊固件、儀器儀表等,保證安裝位置精準,放平設備。

3結語

總而言之,輸電線路工程是風力發電場建設項目中的重要組成部分,承擔著電力傳輸與分配的重要任務,負責聯絡各個風力發電機、變電站,能夠有效維護風力發電場的電力運行可靠性。技術人員要從總體角度出發,全面控制輸電線路桿塔的搭設質量,控制電纜的架設質量、箱變安裝質量及光纜架設質量,嚴格控制技術標準,保證輸電線路工程的施工質量,維護風力發電場建設項目的整體良好運行。
