減少服務器線卡中的電源設備占用的電路板空間量很重要，因?yàn)檫@些卡空間有限。近年來，開放計算項目 (OCP) 定義的新服務器規范推動了可插拔服務器線卡的新外形。新的 OCP 標準允許服務器設計更加模塊化和靈活。雖然小型、簡單和模塊化設計提供了靈活性優勢，但它們對需要在狹小空間內安裝大量功能的電路板設計人員提出了挑戰。

服務器卡具有不同的集成電路 (IC)，例如串行器/解串器、內存和片上系統 (SoC) 電源軌，它們都具有不同的電壓和電流要求。設計人員有時可以選擇使用定制電源管理 IC (PMIC) 或?yàn)槊總€(gè)電源軌選擇不同的分立 DC/DC 轉換器。但是，TI 提供了另一個選項，可讓您節省成本和空間。適用于服務器線卡的小型解決方案尺寸多軌參考設計( TIDA-00596 )，展示了新的LP8758-E0，一個四輸出 DC/DC 轉換器，其中每個輸出可以達到 4A 的峰值電流。

LP8758-E0 器件專為滿足手機和網卡等應用中的低功耗處理器的電源管理要求而設計。該器件包含四個降壓 DC-DC 轉換器內核，可提供四條輸出電壓軌。該器件通過兼容 I2C 的串行接口進行控制。自動 PWM-PFM （ AUTO 模式）操作可在寬輸出電流范圍內最大程度地提高效率。LP8758-E0 支持與硬件使能輸入信號同步的可編程啟動和關斷排序。
該器件的保護功能包括短路保護、電流限制、輸入電源欠壓鎖定(UVLO)以及過熱警告和關斷功能。該器件還具有一些錯誤標志，用于提供自身的狀態信息。此外， LP8758-E0 器件支持在不添加外部電流感測電阻器的情況下進行負載電流測量。在啟動和電壓變化過程中，該器件會對轉換率加以控制，從而最大限度地減少輸出電壓過沖和浪涌電流。

它的優點是采用密集的 6mm2 芯片級封裝，可通過所有外部組件擴展到 60mm2 解決方案尺寸。占整個解決方案大部分尺寸的電感器非常薄，高度可以達到 1 或 1.2 毫米。LP8758-E0 可以使用 3.3V 作為輸入電源，這通常在每個 PCIe 連接器上都可用。

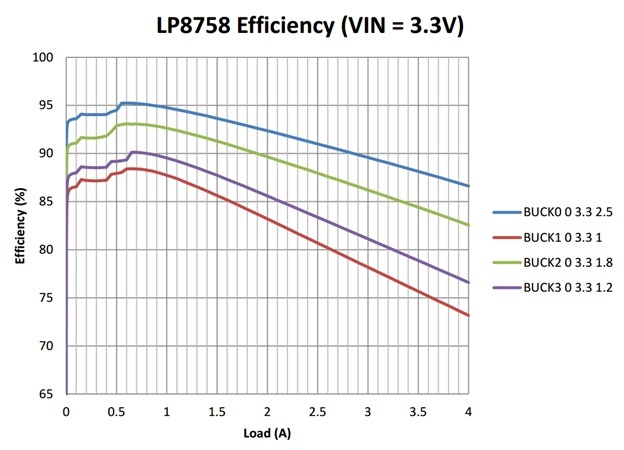

為了通過最小化熱量來提高服務器可靠性，LP8758 還具有高達 95% 的效率，如下圖 1 所示。

圖 1：自動模式下的輸出電壓效率（V OUT = 1V、1.2V、1.8V、2.5V）

參考設計中的其他功能包括一個微控制器，該微控制器允許通過 I 2 C 對輸出電壓進行編程、電源軌排序、設置電流限制和讀取各種診斷信息。LP8758 中的內部排序有助于設計人員避免外部排序器 IC 的額外成本和空間。

該參考設計重點介紹了如何使用 LP8758 及其集成功能來節省空間，同時在小型服務器線卡應用中保持效率和性能。同樣的好處也適用于游戲、固態硬盤和其他空間受限的設計等應用。
