硬小妹：“李工，有源元器件和無源元器件區分的標準是什么呢？”

油條李：“何謂有？何謂無？何謂源？”

硬小妹：“。。。。。。”

油條李：“無他！唯感嘆爾。源即源頭，電子的源頭則是電，所以有電則為有源；無電則為無源！”

無源器件又稱為被動器件，在電子電路中，我們常用的無源元器件除了電阻、電容、電感、二極管之外，還有哪些類型呢？下面我們一起學習一下吧。

【繼電器】

繼電器是我們常用的弱電控強電、隔離信號的器件，它能夠將輸入端的電壓、電流、頻率、溫度、壓力、速度、光等轉換成輸出端的通斷狀態，進而實現被控設備的開關操作。

一、繼電器的分類

1.根據繼電器的原理或者結構特征可分為：電磁繼電器、固態繼電器、混合式繼電器、高頻繼電器、同軸繼電器、真空繼電器、熱繼電器、光電繼電器、極化繼電器、時間繼電器、舌簧繼電器。

2.根據繼電器觸點負載功率的大小可分為：微功率繼電器、弱功率繼電器、中功率繼電器、大功率繼電器。

3.根據繼電器的外形尺寸可分為：微型繼電器、超小型繼電器、小型繼電器。

4.根據繼電器的防護特征可分為：密封繼電器、封閉式繼電器、敞開式繼電器。

二、繼電器常用的觸點組合形式

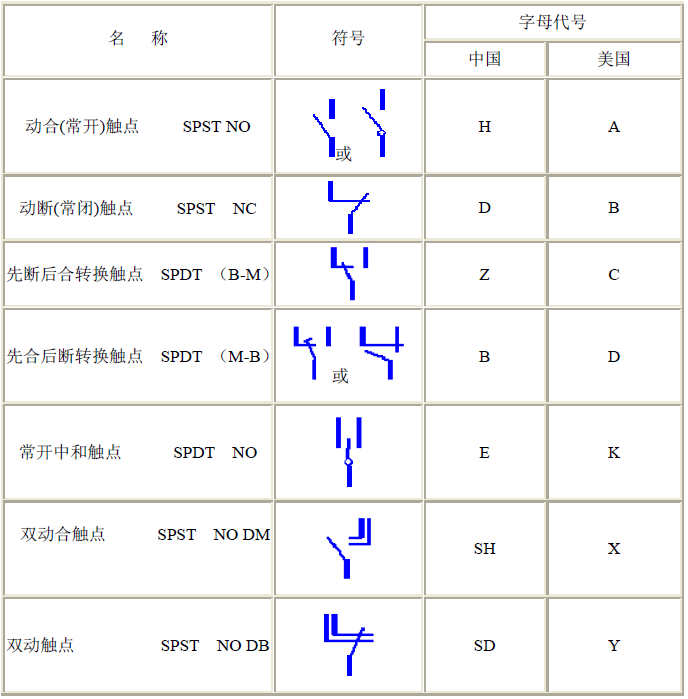

我們常用的繼電器觸點組合形式有單刀單擲（SPST）和單刀雙擲（SPDT），每一種類型又可分為常開、常閉、轉換等，如下圖所示：

圖源|網絡

三、繼電器的主要組件

1.繼電器的線圈。為了保證繼電器穩定可靠的工作，需要在繼電器線圈兩端施加其規格書中的額定電壓；使用晶體管驅動繼電器線圈時，應考慮晶體管的壓降，避免因晶體管壓降過大導致繼電器工作不穩定。對于極化繼電器，需要確認線圈電壓的極性；對于磁保持繼電器，需要確保線圈上的電壓不能超過其所規定的最大電壓，以免造成繼電器的誤動作。

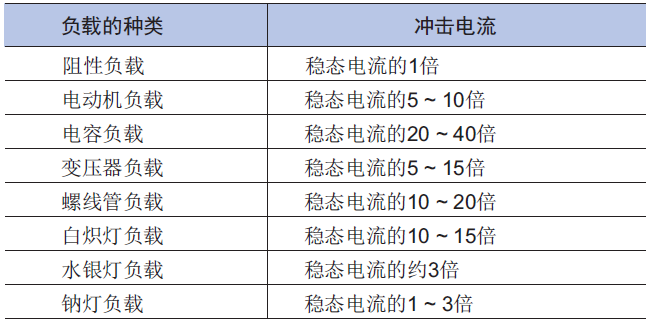

2.繼電器的觸點。繼電器的觸點在不同類型負載條件下，在吸合和斷開的瞬間會存在一定的抖動，該抖動產生的電流遠大于其穩態電流，如下表所示：

圖源|宏發繼電器

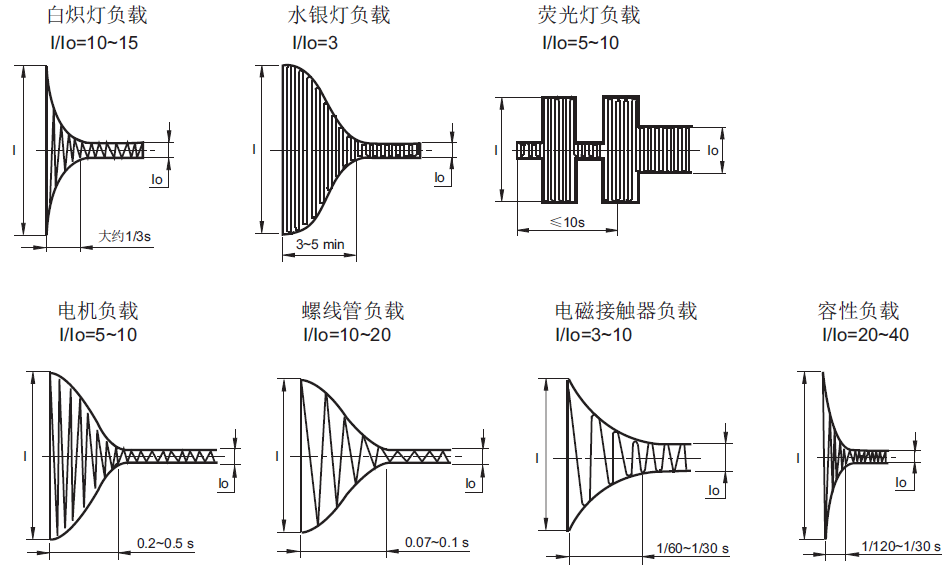

繼電器的觸點抖動時間隨著負載的不同而不同，該時間一般小于1秒，如下圖所示：

圖源|宏發繼電器

四、繼電器的使用注意事項

1.對于AC型繼電器，其線圈電源電壓波形最好是正弦波，該波形能夠較好的抑制蜂鳴聲，另外，由于存在渦流損失、磁滯損失和線圈效率降低等因素，所以其溫升一般比DC型繼電器高；電源電壓波動超過額定電壓的±10%時，易產生蜂鳴聲；線圈斷電時，供電回路當中不能有殘留的直流電壓分量，否則可能導致繼電器不能正常釋放。

2.對于DC型繼電器，線圈兩端的電壓應使用階躍電壓，避免施加漸變電壓，且電壓波動應小于±5%，否則易造成繼電器工作不穩定，引起觸點的粘連或者異常損耗，另外，如果線圈兩端并聯了二極管或者發光二極管，會導致繼電器釋放時間加長，可能會影響其耐久性。

3.繼電器的溫升會導致線圈電阻值的增大，進而使其動作電壓升高，因此應避免繼電器在高溫環境或者長時間工作，且相關參數應留有一定的余量。

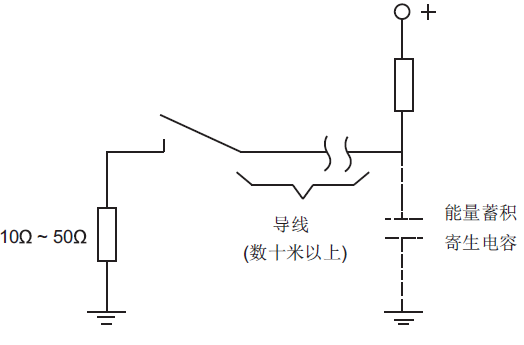

4.如果繼電器的線圈供電電源線達到數十米以上時，應在測量繼電器線圈兩端的電壓后再選擇合適的額定電壓的繼電器；當線圈電源斷開后，由于長電源線的寄生電容會產生殘壓，進而造成繼電器釋放不良，此時，應在線圈兩端連接旁路電阻，如下圖所示：

圖源|宏發繼電器

5.繼電器長期放置在高溫、高濕環境或者連續通電時，如果將線圈接地易造成線圈被電蝕而導致斷線，因此盡量不要將繼電器線圈接地，不得不接地時，可以將線圈的控制開關設置在線圈的正極端。

6.繼電器觸點的使用壽命受到觸點材料、觸點電壓、電流、負載類型、切換頻率、環境狀況、接觸形式、觸點抖動現象等的影響，其失效模式有觸點材料轉移、粘連、異常消耗、接觸電阻增大等現象，使用時需要特別注意。

7.避免同一繼電器既通斷大電流負載又通斷小電流負載，因為通斷大電流負載時易產生觸點飛濺物，附著在通斷小電流負載的觸點上，進而導致觸點故障。

8.由于一般繼電器的觸點間隙較小，應考慮到可能由于觸點間電弧引起短路的情況，且在觸點切換動作之間預留一定的時間間隔。

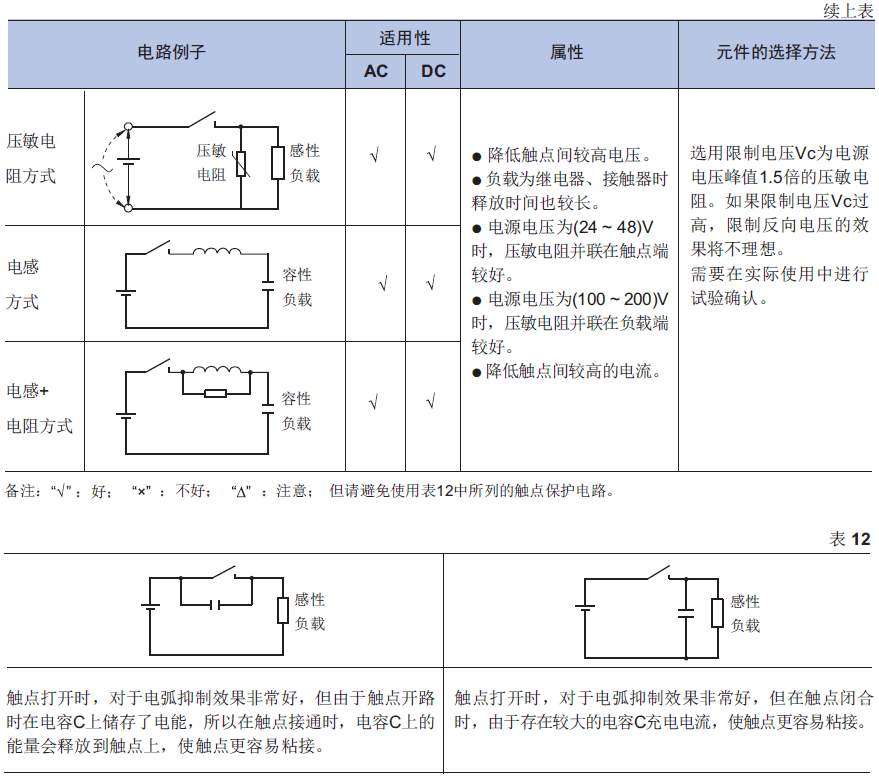

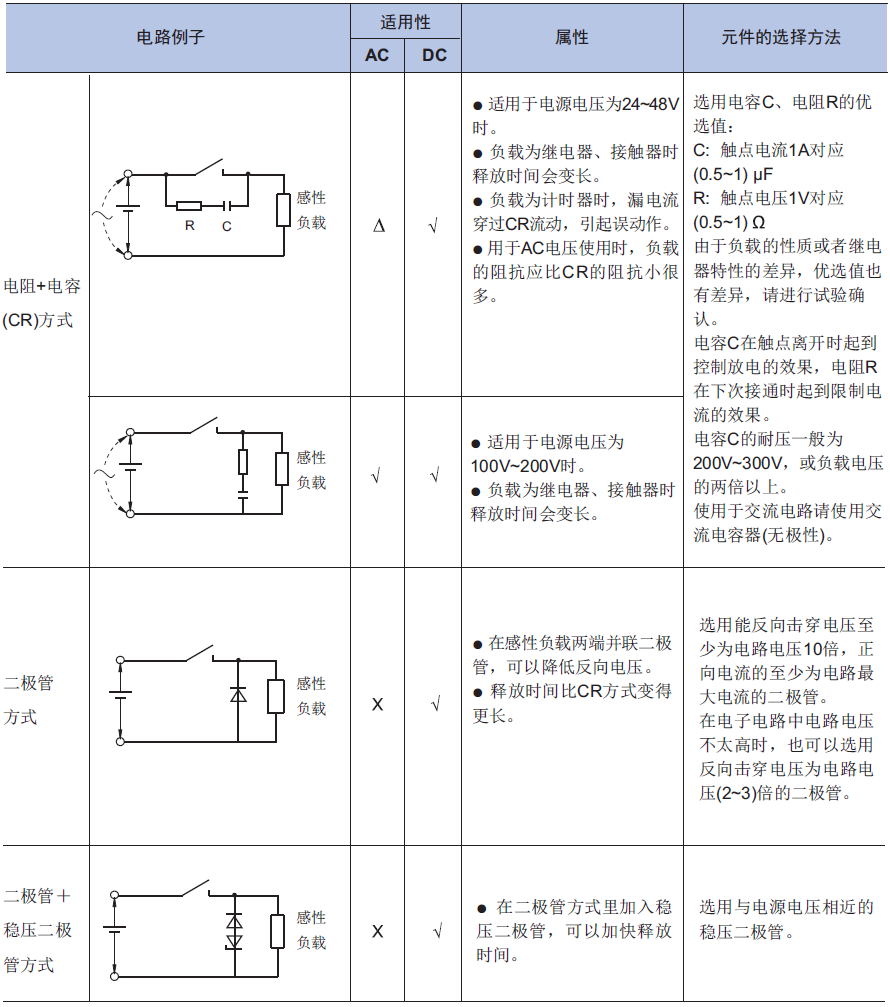

9.感性負載比阻性負載更容易使繼電器的觸點受到損傷，因此要采取一定的保護電路措施以免損傷觸點，常見的觸點保護電路如下圖所示：

圖源|宏發繼電器

圖源|宏發繼電器

【蜂鳴器】

蜂鳴器是一種將電信號轉換為聲音信號的器件，有了它，電子的世界不再是默默無聞的，它用自己獨特的聲音向人類傳遞著電路板的狀態，那蜂鳴聲、滴滴聲刺破寂靜的空氣，仿佛在刻意引起人類的注意！

一、蜂鳴器的分類

1.根據蜂鳴器的安裝方式可分為：貼片蜂鳴器、插件蜂鳴器和引線蜂鳴器；

2.根據蜂鳴器的結構不同可分為：壓電式蜂鳴器和電磁式蜂鳴器；

3.根據蜂鳴器的驅動方式可分為：有源蜂鳴器和無源蜂鳴器；

4.根據蜂鳴器出音孔位置的不同可分為：頂發聲蜂鳴器和側發聲蜂鳴器。

二、蜂鳴器的常見類型

1.電磁式蜂鳴器。該類型的蜂鳴器由振蕩器、電磁線圈、磁鐵、振動膜片及外殼等組成。接通電源后，振蕩器產生的音頻信號電流通過電磁線圈，使電磁線圈產生磁場，振動膜片在電磁線圈和磁鐵的相互作用下，周期性地振動發聲。

圖源|弘騰實業官網

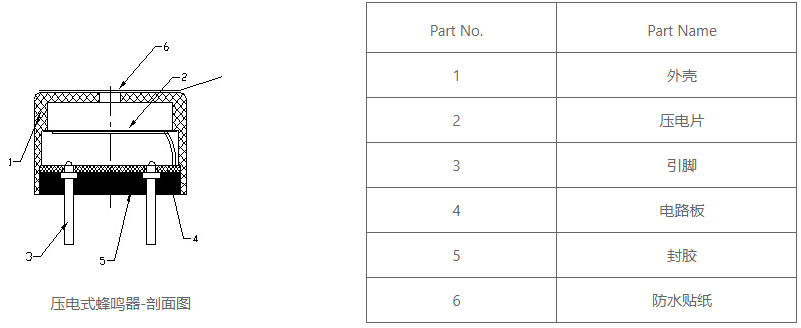

2.壓電式蜂鳴器。該類型的蜂鳴器主要由多諧振蕩器、壓電蜂鳴片、阻抗匹配器及共鳴箱、外殼等組成。多諧振蕩器由晶體管或集成電路構成，當接通電源后，多諧振蕩器起振,輸出1.5～2.5kHZ的音頻信號，阻抗匹配器推動壓電蜂鳴片發聲。

圖源|弘騰實業官網

3.有源蜂鳴器。該種類型的蜂鳴器的震蕩源是在其內部的，接通電源蜂鳴器即可發聲，因此在三極管驅動蜂鳴器的電路當中，通過控制三極管基極電平的高低即可控制蜂鳴器是否發聲。

4.無源蜂鳴器。該種類型的蜂鳴器的內部沒有震蕩源，需要外部提供震蕩源，此震蕩源的波形一般為占空比為50%的方波。

三、蜂鳴器的使用注意事項

1.壓電型蜂鳴器得益于其結構原理，其驅動電流較小，一般為幾毫安至十幾毫安，且其尺寸高度可以做到很低；而電磁型蜂鳴器的驅動電流較大，一般為幾十毫安至一百毫安，且其尺寸高度相對較高，這兩種類型蜂鳴器特點的對照表如下圖所示，因此我們在選擇蜂鳴器時要根據實際需求選擇合適的蜂鳴器類型。

圖源|村田官網

2.由于有源蜂鳴器的驅動信號波形是高低電平，而無源蜂鳴器的驅動信號波形是方波，因此無源蜂鳴器可以通過改變方波的占空比的大小來調整蜂鳴器聲音的大小，而有源蜂鳴器則無法實現。

3.在使用三極管驅動電磁無源蜂鳴器時，應注意三極管集電極最大電流是否大于蜂鳴器的額定電流，否則易損壞三極管。

4.對于電磁無源蜂鳴器，其管腳兩端需要并聯一個開關二極管，以泄放蜂鳴器線圈的能量，保護驅動電路中的三極管；而對于電磁有源蜂鳴器和壓電式蜂鳴器則無需并聯二極管。

5.蜂鳴器是有極性的，其表面一般會絲印正極的符號，或者根據其管腳“長正短負”的原則來判斷極性。

【發光二極管】

發光二極管，也就是LED燈，它能夠將電信號轉換成光信號，有了它，電子的世界不再是黑暗的，它就像一座座燈塔，矗立在電路板間，照亮迷茫信號的道路，指示著電路板的點點滴滴！

隨著發光二極管制造工藝的進步，其體積向著微型化和巨型化兩個極端方向發展，出現了MicroLED和LED燈珠，MicroLED現已應用在顯示屏領域，LED燈珠則逐漸取代傳統燈具，成為主流的照明源。

一、發光二極管的分類

1.根據安裝方式的不同可分為：貼片發光二極管和插件發光二極管；

2.根據光線顏色是否可見分為：可見光發光二極管和不可見光發光二極管；

3.根據發光顏色的不同可分為：紅色發光二極管、綠色發光二極管、藍色發光二極管等；

4.根據組合形式的不同可分為：單色發光二極管、雙色發光二極管和三色發光二極管；

5.根據外形結構的不同可分為：半球圓形發光二極管、方形發光二極管、矩形發光二極管、符號形發光二極管和組合形發光二極管。

二、發光二極管的顏色

我們常見的可見光發光二極管的顏色有紅色發光二極管、綠色發光二極管和藍色發光二極管，而黃色我們則常用紅色和綠色發光二極管混色產生。發光二極管的制作工藝已相當成熟，但不同顏色發光二極管的成本也會有所差異，特別是藍色發光二極管的成本較高，因此在研發設計時應避免使用藍色發光二極管，盡可能使用紅色或者綠色發光二極管。

對于不可見光發光二極管，比如紅外發光二極管，它的顏色是人眼無法捕獲的，此時可以借助手機的攝像頭來觀察紅外二極管的發光狀態。紅外發光二極管具有輕巧、省電、價廉、可靠耐用的優點，常用在家電產品遙控器、短距離通訊、光電耦合器等場景，但其也有通訊距離短、具有方向性等缺點。

三、發光二極管的特性

1.正向電壓（VF）。發光二極管的正向電壓一般為2V左右，不同顏色的發光二極管該參數會有所差異，因此在計算發光二極管限流電阻大小的時候要考慮到該參數的大小。

2.正向電流（IF）。該參數表征的是發光二極管的最大電流，因此發光二極管的工作電流不能超過該參數值且要降額使用，否則會影響其使用壽命。

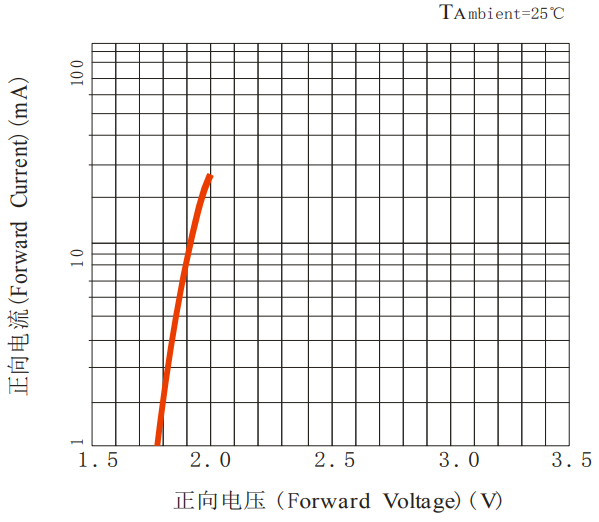

3.發光二極管的正向電壓會隨著正向電流的大小的變化而變化，正向電流越大其正向電壓也會緩慢增大，如下圖所示：

圖源|國星光電

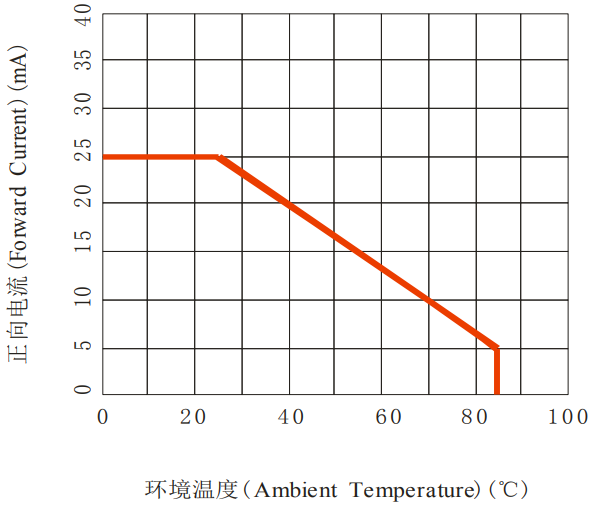

4.發光二極管的正向電流的大小會隨著環境溫度的變化而變化，溫度越高，其正向電流會逐漸減小，因此在實際使用過程中要注意環境溫度對發光二極管的影響，如下圖所示：

圖源|國星光電

5.發光二極管的極性。對于插件二極管，可以通過器件管腳“長正短負”的原則來判斷其正負極性，或者通過其表面的缺口標識來判斷其極性，缺口處的管腳為負極；對于貼片二極管，可以通過其表面有綠色標記的一端為負極來判斷，或者通過器件底部的綠色三角標識來判斷其極性，三角指向的一端為負極。

【連接器】

在電子產品中，隨著產品功能和復雜度的提高，不可避免使用多塊電路板和外接器件，因此連接器幾乎成為電路板不可或缺的元器件。

一、連接器的分類

1.根據使用方式可分為：線對板連接器、板對板連接器、線對線連接器；

2.根據結構不同可分為：一般型連接器、耐濕防水型連接器、氣密性連接器、耐火型連接器等；

3.根據用途的不同可分為：PCB板連接器、扁平電纜連接器、同軸電纜連接器、壓軸式連接器、角型連接器等；

4.根據工作頻率的高低可分為：低頻連接器和高頻連接器。

圖源|莫仕官網

二、連接器的線材

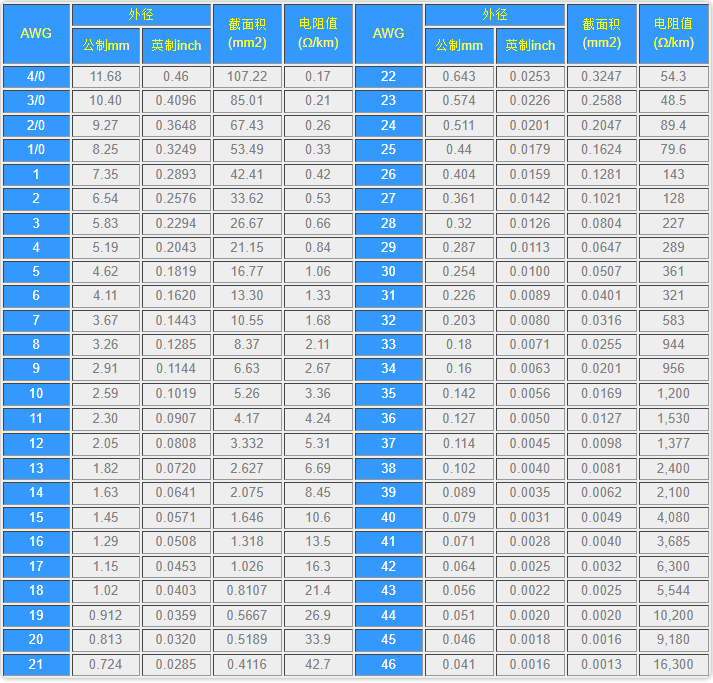

連接器的線材主要由線芯和護套組成，其中線芯的直徑大小不同國家有不同的線規標準，比如美國線規AWG（American wire gauge），英國線規SWG（Standard wire gauge），伯明翰線規BWG（Birmingham wire gauge），目前線芯的線規標準使用較多的還是美國線規AWG，其又被稱為Brown & Sharpe線規，該標準于1857年開始在美國使用。我們常用的AWG線規有22AWG、24AWG、26AWG等等，其數字越大，線芯的直徑越小，如下表所示：

圖源|網絡

美國保險商實驗室（Underwriters Laboratories），簡稱為UL，是世界知名的檢測認證機構，其發布的關于電纜的標準已成為行業標準，UL標準電纜為單股電纜，具有多種顏色和護套結構可選，常用的UL線材標準有以下幾種：

1.UL1571。該標準為電子設備內部連接線，最大耐壓30VAC，最高耐溫80℃，線芯規格為大于50AWG,單根、裸銅或者鍍錫銅絲；

2.UL1007。該標準為電子設備內部連接線，最大耐壓300VAC，最高耐溫80℃，線芯規格為32AWG~16AWG，單根、裸銅或者鍍錫銅絲；

3.UL1061。該標準為電子設備內部連接線，最大耐壓300VAC，最高耐溫80℃，線芯規格為30AWG~14AWG，單根、裸銅或者鍍錫銅絲；

4.UL1015。該標準為電子設備內部連接線，最大耐壓600VAC，最高耐溫105℃，線芯規格為30AWG~1AWG,單根、裸銅或者鍍錫銅絲；

三、連接器的選擇注意事項

1.管腳間距。常用的連接器管腳間距有1.0mm、1.27mm、1.5mm、2.0mm、2.54mm、3.96mm和5.08mm等等，在結構空間允許的條件下，盡可能選擇管腳間距大的連接器，以保證信號的可靠性。

2.管腳鍍層。連接器管腳的鍍層主要有鍍錫、鍍銀、鍍金，在潮濕環境或者有腐蝕性氣體的環境中，應選擇管腳鍍金的連接器，以免長時間管腳氧化，進而導致接觸不良。

3.管腳電壓電流。不同規格尺寸的連接器其管腳最大耐壓和電流是有差異的，特別是管腳間距較小的連接器，要特別注意，使用時不可超過其規定值。

4.連接器的方向性。對于插座來說，有直插式和彎插式兩種，使用時應根據實際需求進行選擇。

5.連接器的抗震性。在振動劇烈的環境中，應考慮連接器的抗震性，選擇耐振動和沖擊性能好的連接器類型。
