ST60是意法半導體推出的基于60GHz的非接觸式連接器產品。

客戶在使用ST60A2時經常問的幾個問題是ST60A2的傳輸距離有多遠、使用多對ST60A2時的最小間隔(隔離度)是多少、以及ST60A2容許的最大對位容差是多少。

今天我們就來聊聊這三個問題。

ST60A2的傳輸距離

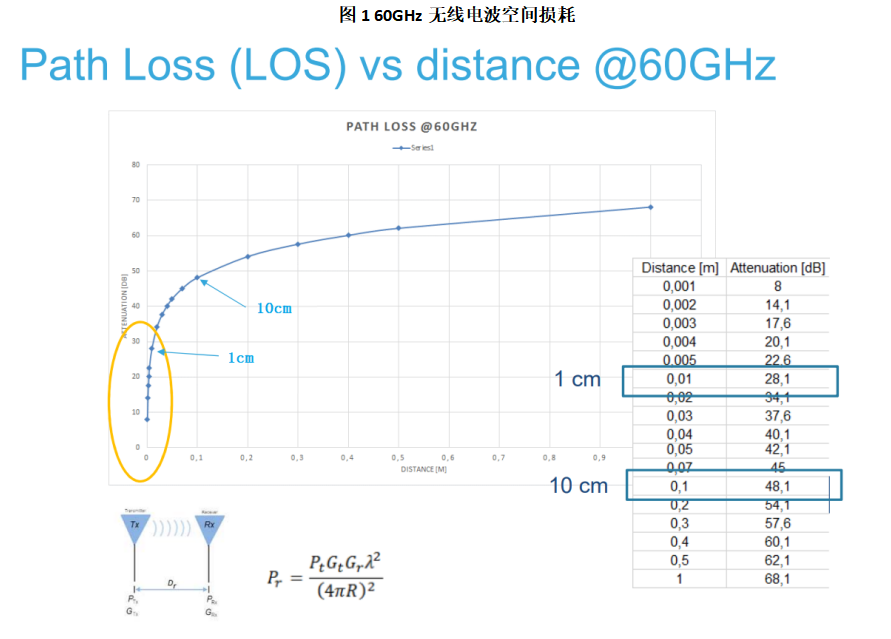

理想空間的距離損耗由FRIIS公式?jīng)Q定，我們忽略公式細節、中間步驟，直接給出如下圖1的結論。ST60A2的工作距離一般在1cm到10cm之間。從下圖1的數據看，1cm的空間損耗是28dB，10cm的空間損耗是48dB。ST60A2無線系統的傳輸能力能補償多少空間損耗，ST60A2就能傳輸多遠距離。

表征無線傳輸能力有一個專有名詞，叫做鏈路預算。ST60A2無線系統的鏈路預算由三部分構成：ST60芯片的鏈路預算，發射天線增益，接收天線增益。三部分相加就是整個ST60A2無線系統的鏈路預算，進而可以推算出ST60A2的傳輸距離。

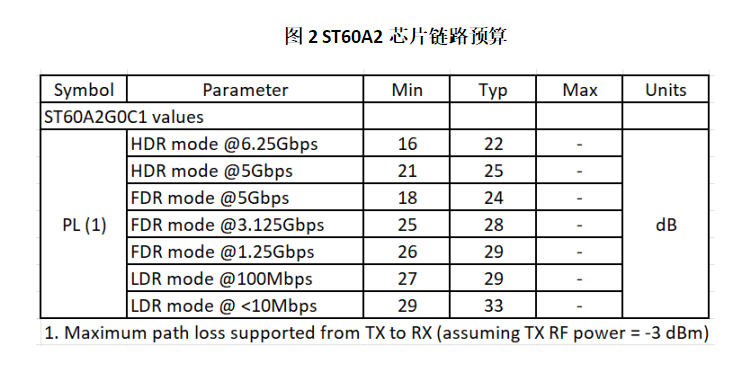

下圖2是ST60A2芯片的鏈路預算。我們可以看到ST60A2在不同傳輸數據速率下鏈路預算是不一樣的。速率越低，鏈路預算越大;速率越高，鏈路預算越小。速率從最低的10Mbps到最高的6.25Gbps，鏈路預算典型值從33dB下降到22dB。在后面的例子中，我們以中間速率3.125Gbps為例來計算傳輸距離。在3.125Gbps速率下，鏈路預算典型值是28dB。

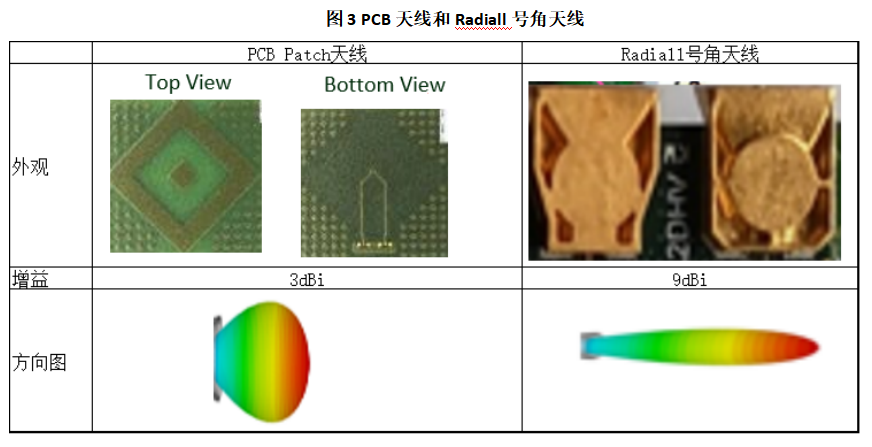

ST60A2芯片配套的天線有兩種，一種是PCB印制板天線，另一種是Radiall公司的號角天線模組。下圖 3是兩種天線的性能總結。

PCB patch天線是面對面輻射，像兩片漢堡包上下夾在一起那樣。Radiall號角天線是邊對邊輻射，像兩本書并排放在桌面上那樣，向側方輻射。天線增益可以把它理解成聚攏無線電波的能力。天線增益越高，越像聚光手電筒，光亮向兩旁發散得少，光亮照射得遠，但是照亮面積小。天線增益越低，越像散光手電筒，光向兩旁發散得多，光亮照得不遠，但是照亮面積大。

這個概念比較重要，是我們后面討論兩對ST60隔離間距和錯位多少的理論基礎。

PCB天線的增益不大，只有3dBi。Radiall號角天線的增益比較高，有9dBi。另外仔細觀察Radiall號角天線的外形，左右兩個天線不一樣。它們一個是水平極化天線，另外一個是垂直極化天線。極化天線只能接收相同極化方向天線發射的電磁波。水平極化天線只能接收水平極化天線發射的電磁波，不能接收垂直極化天線發射的電磁波。垂直極化天線也是相同的情況。所以兩對ST60分別采用水平極化天線和垂直極化天線，并排放置可以極大減少間隔距離。PCB天線沒有Radiall號角天線的這種雙極化隔離優勢，所以間隔相比Radiall號角天線要遠的多。

如果ST60A2收發芯片都采用PCB天線，那么無線系統的鏈路預算是28+3+3=34dB。

我們對照查找圖1的表格，34dB鏈路預算可以傳輸2cm距離。

如果ST60A2收發芯片都采用Radiall號角天線，那么無線系統的鏈路預算是28+9+9=46dB。

我們對照查找圖1的表格，46dB鏈路預算可以傳輸7cm距離。

如果系統的傳輸速率變高或者變低，可以查找圖2表格的芯片鏈路預算數據，進而按照以上方法推算出傳輸距離。

兩對ST60A2的間隔距離是多少

從前面的天線介紹可以知道，Radiall號角天線相比較PCB天線在間隔距離方面有兩點優勢：

1 天線增益高，能量向兩側發散得少;

2 有雙極化隔離的優勢。

所以Radiall號角天線相比較PCB天線間隔距離要小的多。這里直接給出結論：PCB天線中心到中心間距最小要1.5cm，并且一般要額外采取隔離措施，比如兩PCB天線之間增加吸波材料;Radiall號角天線中心到中心間距1cm，不需要額外隔離措施。

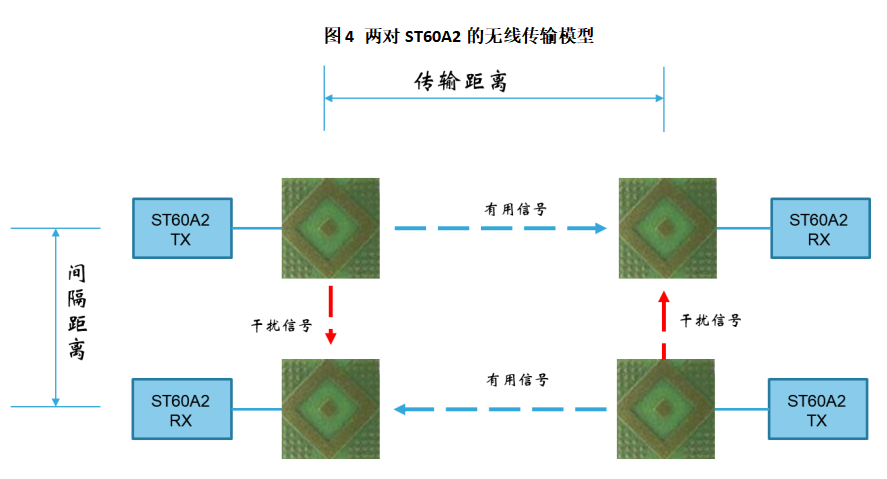

如下圖4是兩對ST60A2的無線傳輸模型，顯示了傳輸距離，隔離距離，有用信號，干擾信號的具體含義。在ST60A2芯片的接收端要求信噪比(有用信號/干擾信號)大于15dB。

ST60A2支持的對位容差(錯位)是多少

對位容差是指考慮到實際的設計、生產等因素，收發天線不能完全正對，存在一定的偏差。

號角天線在傳輸距離和隔離間距方面有優勢，在支持錯位方面反而是劣勢。因為PCB天線向旁邊“散光”比較多，照射面積大，所以它相比Radiall號角天線支持錯位尺寸要大。支持的錯位大小和傳輸距離、數據率都有關系。

這里只能給出大概的經驗估算：PCB天線錯位大概在+/-4mm左右，Radiall號角天線錯位大概在+/-2mm左右。
