引言

110kV群鳳甲線全長3.6km,共分為6段,由兩個交叉互聯接地系統組成。2014年12月檢測到線路首段和三號接頭井環流出現異常,初步判斷是首段交叉互聯系統發生異常,由于電纜路徑上無外力破壞痕跡,故判斷是某保護器發生故障,進而導致環流出現異常。

111kkV電纜保護器故障的危害與案例分析

1.1危害

對于長距離電力電纜線路,普遍采用金屬護層交叉互聯換位的方式以降低感應電壓。在交叉互聯系統中,保護器故障可能引起三相參數不平衡,造成感應電壓大,直接導致感應電流大,其數值可能超過電纜允許的載流量,從而增加線損,還會引起局部溫度升高,造成擊穿熱熔現象。

1.2案例分析

1.2.1原理

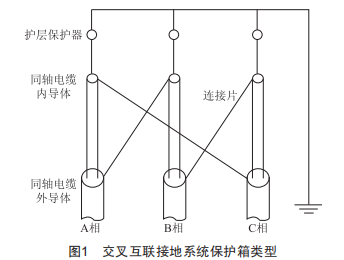

根據歐姆定律,可知影響環流的因素主要有:線芯負荷、電纜段數及長度、電纜的排列形式、接地電阻、鋁護套的接地方式以及保護器參數。110kV群鳳甲線為純電纜線路,目前已判斷出是第一段交叉互聯系統中的某保護器發生故障接地,導致環流異常。本次測試段交叉互聯接地系統保護箱類型如圖1所示。

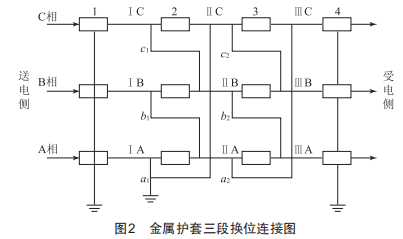

如果系統內某一保護器發生接地故障,則會出現金屬護套三段換位連接,如圖2所示,具體原理如下:

從送電側到受電側,將接地箱分別劃分為1號、2號、3號、4號接地箱,其中1號、4號是直接接地箱,2號、3號是保護接地箱。

當護層保護器正常情況下處于斷開狀態,三相參數平衡。如果護層保護器被擊穿,則呈導通狀態,以2號箱A相保護器擊穿為例,相當于圖2中Q1點呈地電位。此時IA段電纜金屬護套兩端接地,根據歐姆定律,電阻呈幾何級數減小,則感應電流呈幾何級數增大。IA、ⅡC、IⅢ電纜三相參數平衡被破壞,這時ⅡC、ⅢⅢ段存在電壓矢量,因而ⅡC、ⅢⅢ段金屬護套內環流增大。而IⅢ、ⅡA、ⅢC和IC、ⅡⅢ、ⅢA三相參數平衡維持原狀,所以金屬護套內環流變化不大。以下用箱號跟相序縮寫（如1號接地箱A相縮寫為1A）直觀表達環流變化規律,分析可知,2A保護器導通會導致1A、2A、2C、3Ⅲ、3C、4Ⅲ環流增加。2Ⅲ保護器導通會導致1Ⅲ、2A、2Ⅲ、3A、3C、4C環流增加。2C保護器導通會導致1C、2Ⅲ、2C、3A、3Ⅲ、4A環流增加。3A保護器導通會導致1Ⅲ、2A、2Ⅲ、3A、3C、4C環流增加。3Ⅲ保護器導通會導致1C、2Ⅲ、2C、3A、3Ⅲ、4A環流增加。3C保護器導通會導致1A、2A、2C、3Ⅲ、3C、4Ⅲ環流增加。

實際上,由于符合電流與環流相互感應原理,故一個交叉互聯箱內任何一個保護器呈現導通狀態,該系統中的4個接地箱的三相環流都發生變化,只是此種變化幅度可以忽略,我們在此只是從理論上分析這種可能性,并關注環流異常增大或減小的現象。

1.2.2測試

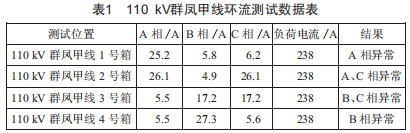

根據以上原理,對第一段交叉互聯系統進行環流測試,在110kV群鳳甲線的測試段內,交叉互聯接地箱內采用的是同軸線芯電纜,故測試交叉互聯系統時可能存在線芯內層電流與外層電流的疊加或抵消作用,由于交叉互聯的目的是通過三相參數的平衡來抑制環流的產生,故二相參數在一個保護箱內,我們認為這兩種電流起到疊加作用,可以直接測量同軸線芯的環流數據,測量結果如表1所示。

通過對比發現,1號接地箱A相增大,Ⅲ相、C相正常:2號接地箱A相、C相增大,Ⅲ相正常:3號接地箱Ⅲ相、C相增大,A相正常:4號接地箱Ⅲ相增大,A相、C相正常。故可判斷是2號接地箱內A相保護器出現問題,需要更換。

1.2.3效果驗收

更換A相保護器后重新測量環流得出以下結果:三相環流明顯降低,但三相參數仍不對稱,這可能與群鳳甲線電纜施工分段長度不一、各段排列不均勻等因素有較大關系,但環流抑制在負荷電流的10%以內,故可以判斷交叉互聯系統恢復正常。

2誤差分析與任務規劃

對于采用交叉互聯方式接地的電纜,一般通過現場測試與數據對比查找保護器故障,為了提升結果的準確度,測試數據的準確性、測試儀器的準確度等級、儀器的檢定與保養顯得至關重要,測試數據不真實,會導致環流的異常狀態無法在數據中體現:測試儀器的準確度等級不足,則無法滿足數據所需要的精度等級:儀器的檢定與保養不到位,則測試的數據不可采用。此外,可以開發一種在線檢測裝置,實時檢測接地箱環流,通過對比環流數據判定保護器故障發生的位置,便于運維管理。

3結語

研究表明,電纜保護器主要用于防止過電壓在金屬護套上產生過高的感應電壓,一旦保護器失效會引起護層環流異常,因此,對運行維護中的高壓單芯電纜護層環流異常情況進行分析具有指導意義。建議電纜運維單位重視交叉互聯系統中的環流異常狀況,普查電纜線路健康狀況,進一步提高電纜線路的運行效率。
